6
Benötigen die Verbraucher, die Sie an den LV200 angeschlossen haben, zusammen mehr
Strom, als der LV200 liefern kann, wird die Schutzschaltung des LV200 aktiviert: Die
Spannung am Gleis wird abgeschaltet, die LED leuchtet rot.
Reicht die Leistung eines LV200 zur Versorgung der Anlage allein nicht aus, unterteilen Sie
die Anlage in mehrere Versorgungsbereiche. Weitere LV200 versorgen dann diese Bereiche
mit Strom.
Die Steuersignale erhalten die zusätzlichen LV200 von den Klemmen C und D des ersten.
Jeder LV200 muß an einen eigenen Transformator angeschlossen werden. Die benötigte
Anzahl
Verstärker-Transformator-Einheiten
Modellbahnanlage ab (s. o.).
Die Stromkreise mehrerer LV200 untereinander müssen unbedingt gleiche Polarität haben.
Die Klemme J des einen und die Klemme J des nächsten LV200 müssen also an die jeweils
gleiche Gleisseite angeschlossen werden. Sonst treten beim Überfahren der Trennstellen
Kurzschlüsse auf.
Hinweise zur Verdrahtung der Modellbahn
Verwenden Sie zum Anschluß der Gleise nur Kabel mit einem Mindestquerschnitt von 1,0mm²
und verdrillen Sie diese Kabel. Außerdem sollte der Verstärker immer möglichst nahe an der
ersten Einspeisung aufgestellt werden.
Bei ausgedehnten Fahrstrecken benötigen Sie in regelmäßigen Abständen zusätzliche
Fahrstromeinspeisungen. Faustregel: Für die Baugröße 0 und größer Einspeisung alle 3m.
Es darf kein Kondensator zur Funkentstörung in der Gleisanlage eingebaut sein. Dieser
Kondensator ist nur beim konventionellen Betrieb für die Funkentstörung notwendig. Beim
Digital plus by Lenz ® System verfälscht er jedoch das Datenformat und die einwandfreie
Datenübertragung wird beeinträchtigt.
Wichtig:
Ein gemischter Digitalbetrieb über Ober- und Unterleitung ist nur dann zulässig, wenn Ober-
und Unterleitung aus ein und demselben Verstärker erfolgen.
Es darf auf keinen Fall die Unterleitung an einen, die Oberleitung an einen anderen Verstärker
U V J K
Lenz Elektronik Gmb H
D - 3 5398 GIESSEN
LV200
Made in Germ an y
Trafo 1
Versorgungsbereich 1
I / O - Port
C D E

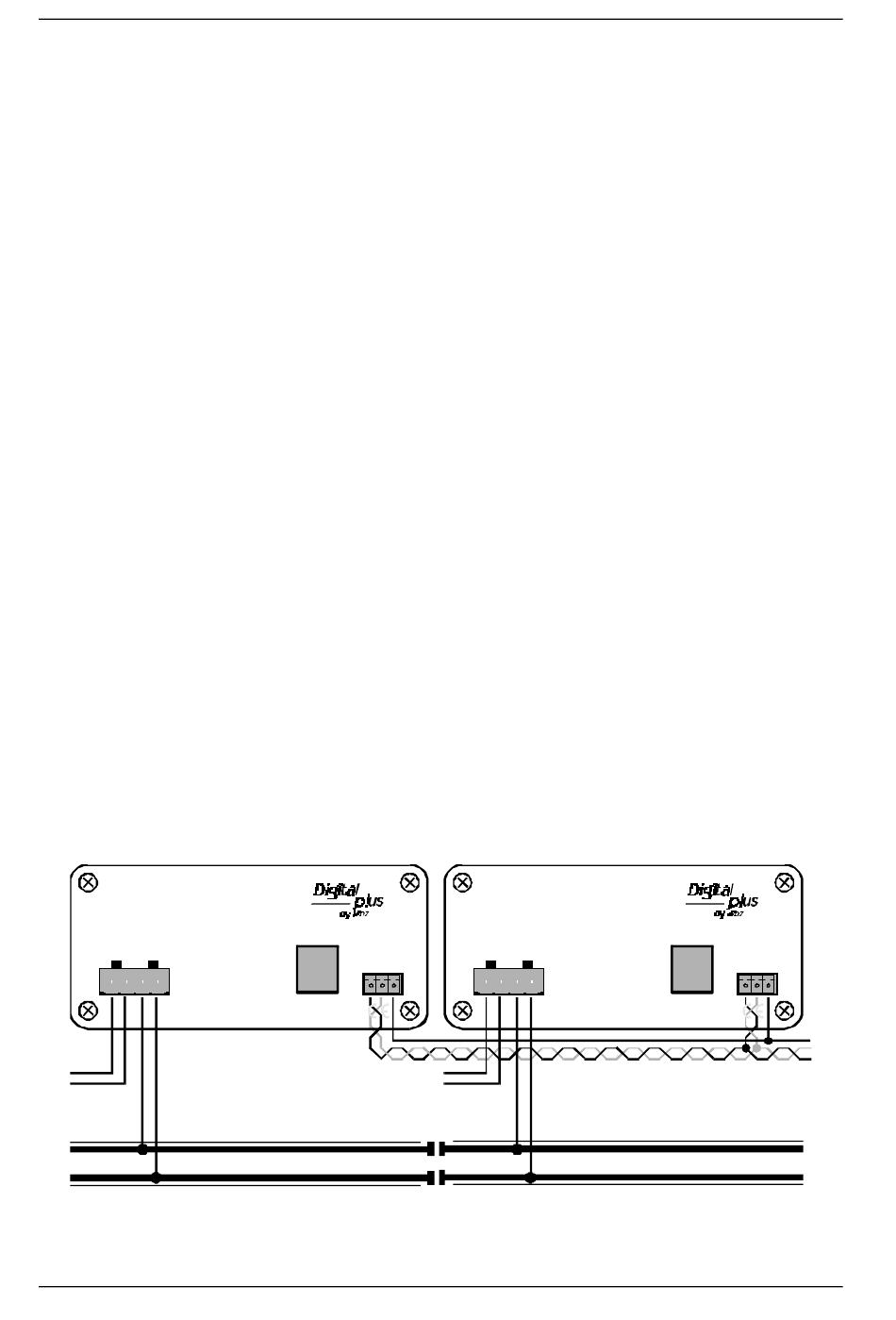

Aufteilung der Modellbahn in Versorgungsbereiche
hängt
vom
Gesamtstrombedarf
U V J K
Lenz Elektronik GmbH
D - 35398 GIESSEN
LV200
Mad e in Germany
Trafo 2
Versorgungsbereich 2
Information LV200
Ihrer
I / O - Port
C D E
zur LZ100
09 99
