Hochgeschwindigkeitsausgang des In-Sight-Micro-Vision-Systems zu Abtastimpulssteuerung
(E/A-Modul liefert Strom)
24-VDC-NETZTEIL
(nur für In-Sight Vision-System)
24 V COMMON
Möglicherweise ist zur Erfüllung elektrischer
Anforderungen der Abtastimpulssteuerung ein
Widerstand zur Spannungsreduzierung
erforderlich.
Das CIO-MICRO- und CIO-MICRO-CC-Modul
verfügen über die Möglichkeit zur
Optoisolierung, indem die
Abtastimpulssteuerung von einem separaten,
isolierten 24-VDC-Netzteil mit Strom versorgt
wird. Dieses isolierte Netzteil muss über den
isolierten 24-VDC-Anschluss mit der
Abtastimpulssteuerung und über den isolierten
Erdungsanschluss mit HS COMMON
verbunden sein.
ABTASTIMPULSSTEUERUNG
(100 mA max.)
TRIGGER +
TRIGGER -

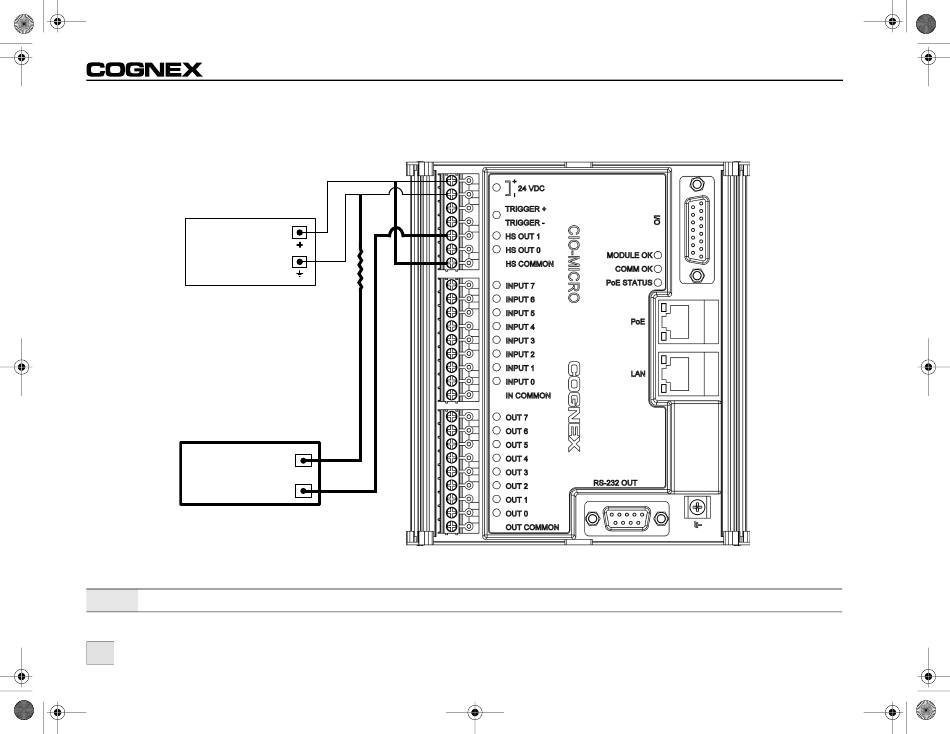

Abbildung A-9: Hochgeschwindigkeitsausgang zu Abtastimpulssteuerung (E/A-Modul liefert Strom)
Hochgeschwindigkeitsabtastimpulsausgabe wird von In-Sight Vision-Systemen nur am Ausgang HS OUT 1 unterstützt.
Hinweis:
44
24 V +
