Ausgang zu programmierbarer Steuerung (E/A-Modul zieht Strom)

Der Eingang der programmierbaren Steuerung wird über ein 24-VDC-Gleichtaktsignal eines unterstützten In-Sight Vision-Systems mit
Strom versorgt.
24-VDC-NETZTEIL
(nur für In-Sight Vision-System)
Optoisoliertes
24-VDC-NETZTEIL
(ausschließlich für
programmierbare Steuerung)
Programmierbare Steuerung
24 V +
24 V COMMON
24 V +
24 V COMMON
24 V + (DC)
EINGANG

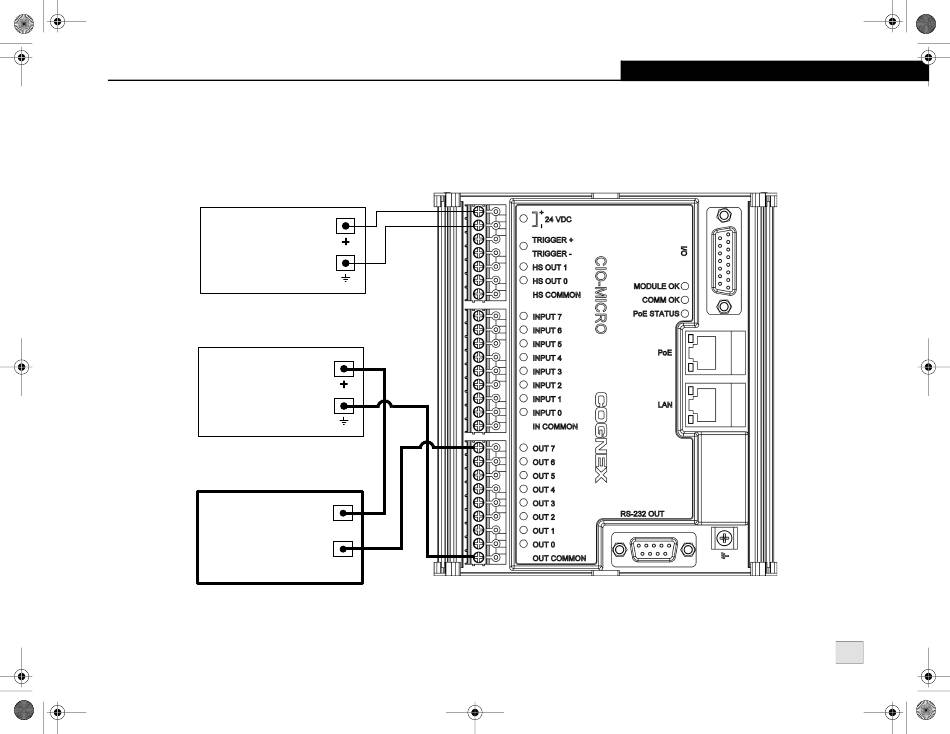

Abbildung A-6: Ausgang zu programmierbarer Steuerung (E/A-Modul zieht Strom)
