Kabel

Ethernet-Kabel

Mithilfe des Ethernet-Kabels (siehe Abbildung 1-2) wird der PoE-Port (Power over Ethernet) des In-Sight E/A-Moduls mit einem In-Sight Micro-
oder 5600-Vision-System verbunden. Somit ist die Ethernet-Anbindung möglich. Durch diese Kabelverbindung mit dem In-Sight Micro-Vision-
System wird das Micro-Vision-System auch mit Spannung versorgt. In-Sight Vision-Systeme der Serie 5600 verwenden diese Verbindung nicht.
Die Pinbelegungen finden Sie auf Seite 28. Dieses separat erhältliche Kabel ist in den in Tabelle 1-1 aufgeführten Längen und Sorten erhältlich.
Tabelle 1-1: M12/RJ-45 Ethernet-Kabel
Länge Standardteilenr.
0,6 m CCB-84901-1001-00
2 m CCB-84901-1002-02
5 m CCB-84901-1003-05
10 m CCB-84901-1004-10
15 m CCB-84901-1005-15
30 m CCB-84901-1006-30
M12-Anschluss
Vorsicht: Durch die PoE-Ports des In-Sight-CIO-MICRO- und CIO-MICRO-CC-E/A-Moduls werden die In-Sight Micro Vision-Systeme mit Spannung
versorgt und die Insight Micro- und 5600-Vision-Systeme um die Möglichkeit der Ethernet-Anbindung erweitert. Schließen Sie ausschließlich
Vision-Systeme der Serie 5600 an diesen Port an. Andere Geräte verursachen möglicherweise Schäden am In-Sight-E/A-Modul.
2
45-Grad-Key/rechtwinklig Teilenr.
Nicht verfügbar
CCB-84901-6005-02
CCB-84901-6001-05
CCB-84901-6002-10
CCB-84901-6003-15
CCB-84901-6004-30
M12-
Anschluss
RJ-45-Anschluss
135-Grad-
Key

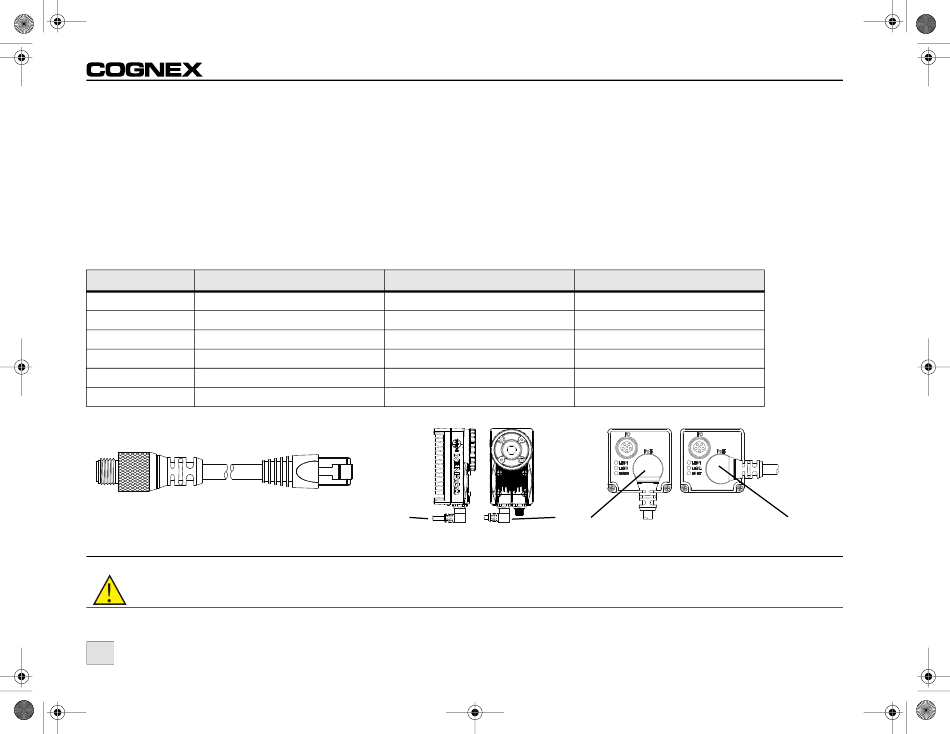

Abbildung 1-2: Micro M12/RJ-45 Ethernet-Kabel
135-Grad-Key/rechtwinklig Teilenr.
Nicht verfügbar
CCB-84901-7005-02
CCB-84901-7001-05
CCB-84901-7002-10
CCB-84901-7003-15
CCB-84901-7004-30
M12-
Anschluss
45-Grad-
Key
M12-
Anschluss
135-Grad-
Key
