In-Sight Vision-System-E/A-Modulkabel für Serie 5600
Das E/A-Kabel für In-Sight 5600-Vision-Systeme (siehe Abbildung 1-4) dient zur Übertragung der Trigger- und Hochgeschwindigkeitssignale
eines In-Sight 5600-Vision-Systems über den E/A-Port des Moduls an ein In-Sight CIO-MICRO- oder CIO-MICRO-CC-E/A-Modul sowie zur
Spannungsversorgung und Erdung eines In-Sight CIO-MICRO- oder CIO-MICRO-CC-E/A-Moduls. Die Pinbelegung des E/A-Anschlusses ist
auf Seite 30 aufgeführt. Dieses separat erhältliche Kabel ist in den in Tabelle 1-3 aufgeführten Längen verfügbar.
Tabelle 1-3: M12/DB15-E/A-Modulkabel
Länge Standardteilenr.
2 m CCB-84901-0901-02
5 m CCB-84901-0902-05
10 m CCB-84901-0903-10
15 m CCB-84901-0904-15
M12-Anschluss
4
45-Grad-Key/rechtwinklig Teilenr.
CCB-84901-4001-02
CCB-84901-4002-05
CCB-84901-4003-10
CCB-84901-4004-15
DB15-Anschluss

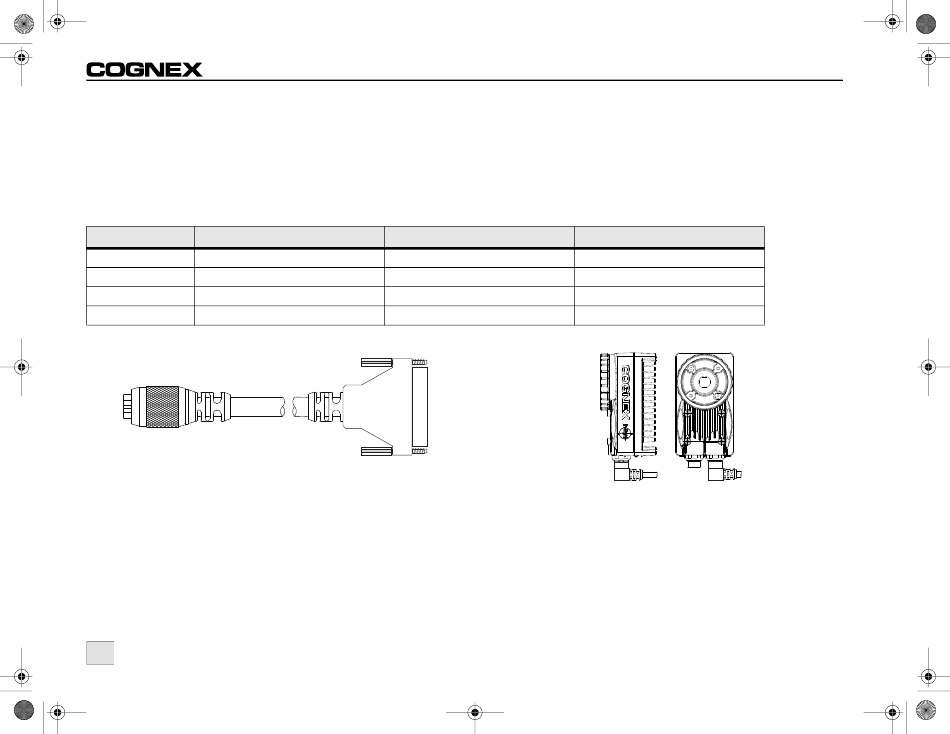

Abbildung 1-4: E/A-Modulkabel
135-Grad-Key/rechtwinklig Teilenr.
CCB-84901-5001-02
CCB-84901-5002-05
CCB-84901-5003-10
CCB-84901-5004-15
M12-
Anschluss
45-Grad-
Key
M12-
Anschluss
135-Grad-
Key
