Schaltfunktionen:
In diesem Beispiel wird das RL2ab während der Anrufphase
zur optischen Rufsignalisierung benutzt. Hebt der Teilnehmer ab,
so können Tonwahlsignale ausgewertet werden und damit z.B.
ein Gartentoröffner aktiviert werden. Zu beachten ist dabei,
dass auch die Tonwahlsignale des anrufenden Teilnehmers
ausgewertet werden. Aus diesem Grund wurde hier ein
10
3-stelliger Code gewählt um eine Fernauslösung zu
verhindern. Bei bestimmten Anwendungen kann es auch
gewollt sein, dass eine Fernauslösung zugelassen wird.
- 24 -

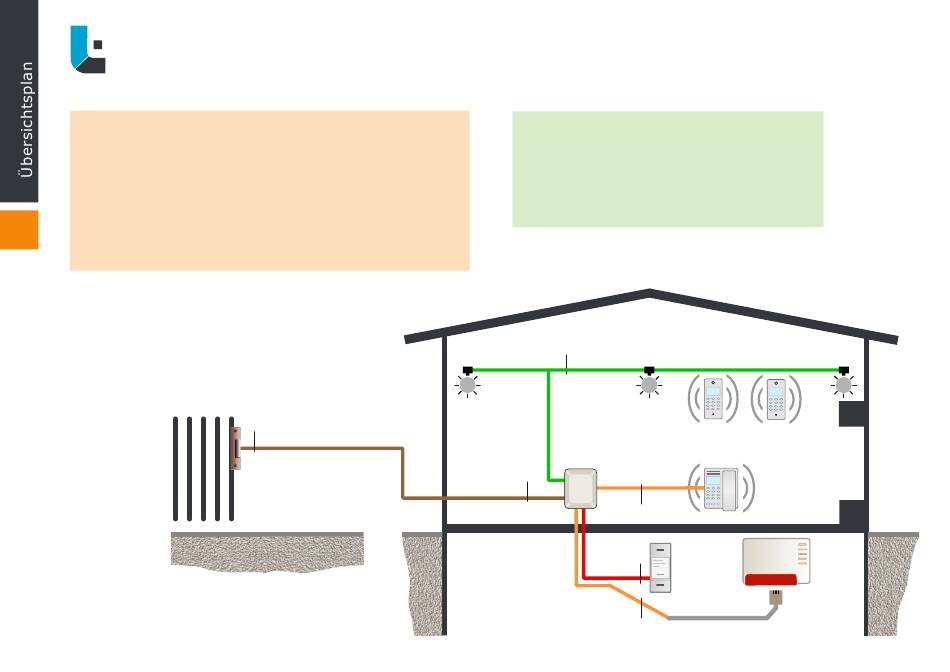

Optische Anrufsignalisierung und Schaltfunktion
Türöffner
Gartentor
[5379]
2
3
10
Programmierung Relais:
Relais S1: optisches Signal
drei mal blinken pro Rufimpuls
Relais S2: Türöffner Gartentor [#24]
Schaltzeit 3 Sekunden:
Aktivierungsnummer = #:
optisches Signal
optisches Signal
LED Spot 12V~
LED Spot 12V~
2
Telefon-
Schaltmodul RL2ab
2
* 1 4 *
* 2 1 # 3 *
* 2 # #24 * #
optisches Signal
DECT Telefone
LED Spot 12V~
Telefon FON1
2
Klingeltrafo
VT12-2
2
Fritz!Box
RJ11 Kabel
2
2
1
DSL-Router
Fritzbox
