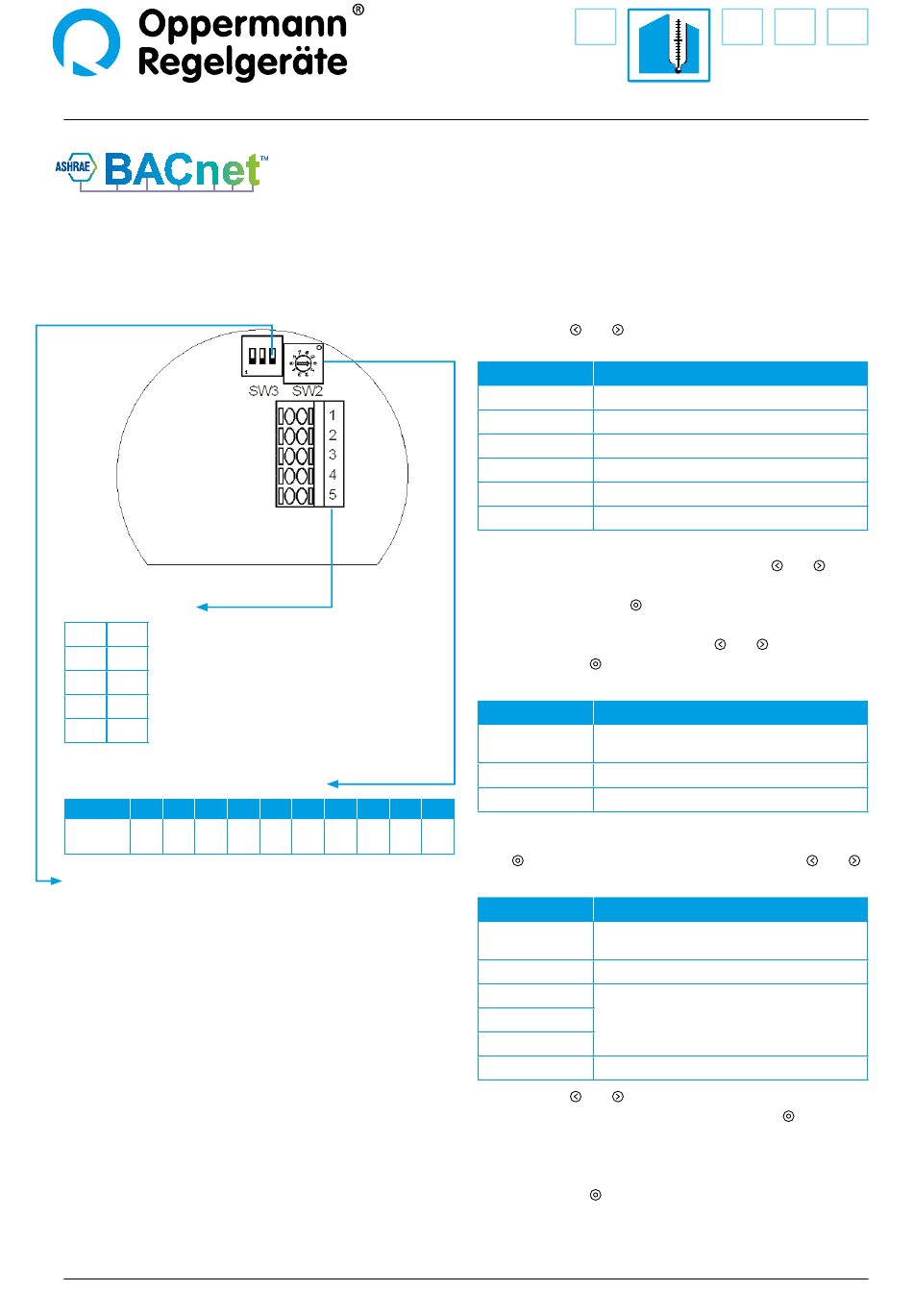

Oppermann Regelgeräte OPP-SENS Kurzanleitung Seite 9

Elektrischer Anschluss / Einstellungen
BACnet-Transmitter mit 5-Punkt-Kalibrierung
BACnet-Variante (T-BAC-I-...):
Anschlussklemme
0 V 1
Ground (-)
24 V 2
Speisung (+) 24 V AC/DC
A 3
BACnet (MS/TP), RS485A (Data+)
B 4
BACnet (MS/TP), RS485B (Data-)
S 5
Klemmhilfe Schirmung
SW2: 10-fach Offset Temperatur
Position 0 1 2
Offset
0 +0,5 +1 +1,5 +2 -2,5 -2 -1,5 -1 -0,5
[°C]
SW3 Position 3:
ON = 120 Ω Abschluss aktiv
Die OPP-SENS_BACnet_Dokumentation (PICS, EPICS, EDE
und BTL-Zertifikat) finden Sie auf unserer Homepage
www.oprg.de unter
http://www.oprg.de/downloads/technische-informationen/
komplett in einer ZIP-Datei.
3 4 5 6 7 8
Menüführung Display
Gültig ab Sensor-Firmware 0.30 und Display-Firmware 0.56:
Das Gerät hat 3 hierarchische Menüebenen:
– Hauptmenü
– Konfigurationsmenü (einfache Parameter)
– Passwortebene (komplexe Parameter, 5P-Kalibrierung)
Mit den Tasten und
Im Hauptmenü werden folgende Informationen angezeigt:
Displayanzeige Beschreibung
Temp °C Temperatur
Unit Temperatureinheit °C oder °F
Bac MAC BACnet MAC-Adresse
Type Hardwarevariante / Fühlertyp
Ver Sen Firmwareversion des Sensors
Ver Dis Firmwareversion des Displays
Durch gleichzeitiges Drücken der beiden Tasten
ca. 4 Sekunden wird das Konfigurationsmenü gestartet.
Durch Drücken der Taste
verändert werden. Der veränderbare Wert wird blinkend darge-
stellt, verändert wird er mit den Tasten
Drücken der Taste wird der eingegebene Wert gespeichert.
Folgende Daten können hier angezeigt bzw. geändert werden:
Displayanzeige Beschreibung
Beleuchtungszeit des Displays in Sekunden
Time s
(0 = Beleuchtung immer an)
Contr.% Kontrast des Displays (Default 50%)
Passwd Passworteingabe „0000"*
9
Nach korrekter Eingabe des Passworts (durch Drücken der
Taste springt man eine Stelle weiter, mit den Tasten
verändert man die jeweilige Zahl) erscheint folgendes Menü:
Displayanzeige Beschreibung
Baudrate (9.6 (Default),
Bac Bd
19.2, 38.4, 57.6, 76.8, 115.2 oder Auto)
Bac MAC BACnet MAC-Adresse (1 bis 127, Default 99)
CTX1 °C
Kalibrierpunkte -> siehe Seite 10
...
CTY5 °C
Res. All Auf Werkseinstellungen zurücksetzen
Mit den Tasten und
Parametrisierungsmenü. Durch Drücken der Taste
ca. 4 Sekunden (oder falls für ca. eine Minute keine Taste
gedrückt wird) verlässt das Gerät das Parametrisierungsmenü
und geht zurück in das Konfigurationsmenü. Nochmaliges
Drücken der Taste für weitere 4 Sekunden oder eine Minute
kein Tastendruck führen zum Rücksprung ins Hauptmenü.
* Bei älteren Firmware-Versionen wird nur das Passwort „0815" akzeptiert.
Sensorik PG2 | Datenblatt-Nr. 20901 | Version 08-2017 | 9 | 10
bewegt man sich durch das Menü.
und
kann der aktuell angezeigte Wert
und . Durch erneutes
bewegt man sich durch das
für
T - T ...
für
und
