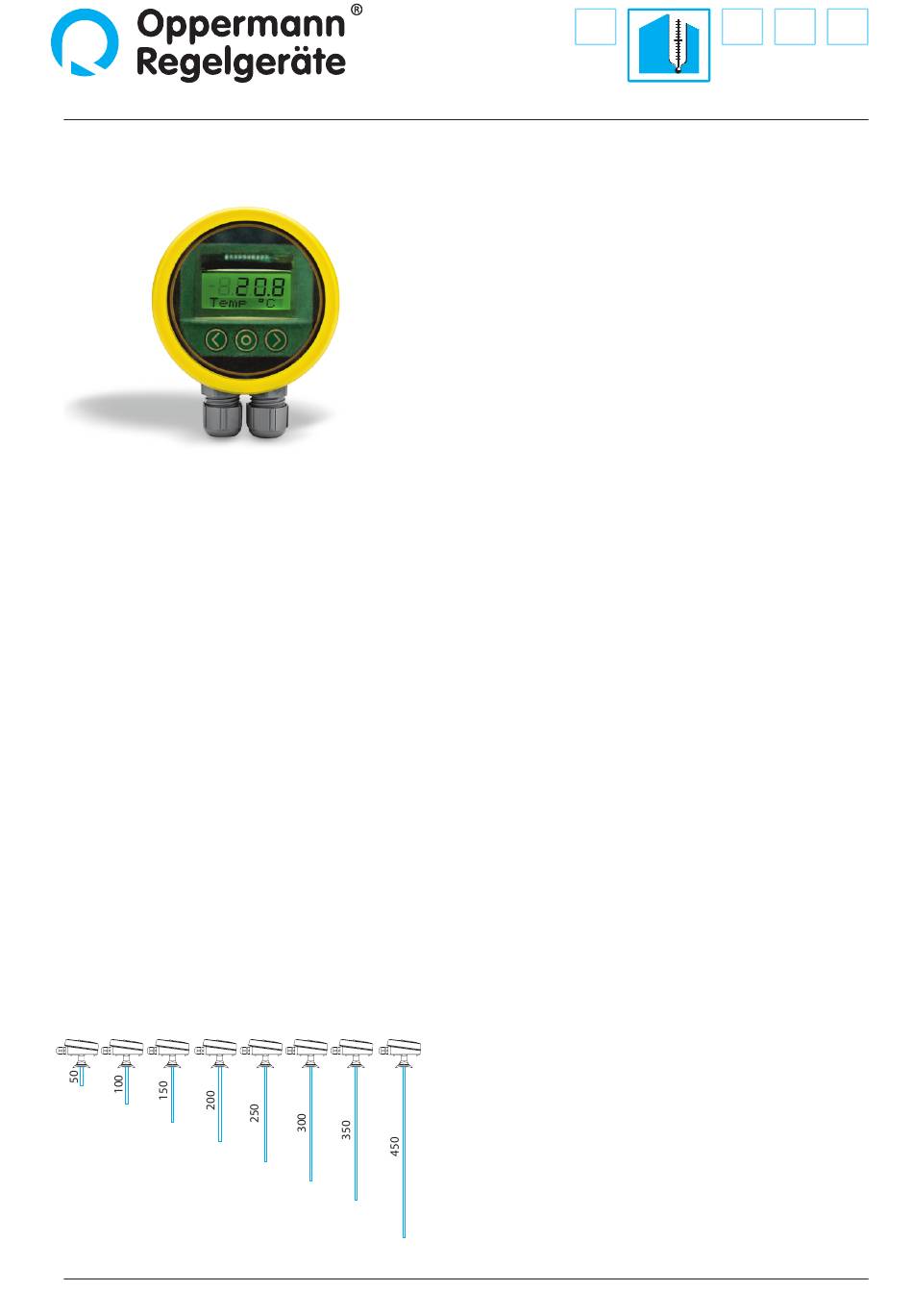

OPP-SENS® Temperatur-Transmitter (Aktiv) T-T...
Technische Daten
Spannungsversorgung:
2-Leiter
3-Leiter/MOD/BAC
Ausgänge:
2-Leiter
3-Leiter
MOD/BAC
10 Messbereiche
einstellbar:
Umgebungstemperatur: - 20 – 70 °C
Fühlerrohr:
Fühlerlänge:
Messelement:
Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC
Gehäuse:
Zugentlastung:
Kabelanschluss:
Basistemperatur-Fühler
Standard-Längen
15 – 35 V DC
15 – 35 V DC oder 15 – 30 V AC
4 – 20 mA
(3,6 mA bei Störung)
0 – 10 V oder 4 – 20 mA
(-0,3 V bzw. 3,6 mA bei Störung)
digital
-50..200 / -20..150 / -50..50 /
-20 .. 80 / -30..60 / 0..40 / 0..50 /
0..100* / 0..150 / 0..200 °C
*Werkseinstellung
Edelstahl, ø 6 mm
siehe Tabelle
PT1000
IP65 inkl. Dichtring
Kunststoff grau / gelb
M16
Federklemmen 0,2 – 1,5 mm²
Angaben in mm
•
U nverlierbarer Deckel
mit 8-fach Positionierung
•
Gehäuse IP65 inklusive Dichtring
•
S chnellverdrahtung durch Schraubdeckel
und Federklemmen – werkzeugfrei
•
1 0-fach Offset: lineare Kennlinienverschiebung
über Drehschalter
•
1 0 Messbereiche über Drehschalter einstellbar
Optional:
•
Beleuchtbare Display-Anzeige- &
Bedieneinheit mit kapazitiven Tasten
•
5P-Kalibrierung: Interpolation der
Ausgangskennlinie über 5 beliebige Stützpunkte
•
B ACnet / Modbus-Versionen
mit 2 Kabelverschraubungen
Passive Ausführungen siehe Datenblatt 20900
Funktion
Zur Messung der Temperaturen von flüssigen Medien in
Rohrleitungen, Behältern über passende Tauchhülsen oder zur
Messung von Temperaturen in Luftkanälen über Montageflansch.
Montage
Alle Arbeiten (wie z. B. Montage, elektrischer Anschluss,
Inbetriebnahme, Bedienung und Wartung) dürfen ausschließ-
lich durch ausreichend qualifizierte Fachhandwerker erfolgen.
Die jeweils örtlich gültigen Vorschriften und Regeln
(z. B. Landesbauordnung, Elektro-/ VDE-Richtlinien etc.) sind
zu beachten. Installateur und Betreiber sind verpflichtet, sich
vor Inbetriebnahme ausreichend zu informieren. Lesen Sie vor
der Inbetriebnahme des Gerätes die Produktbeschreibung.
Vergewissern Sie sich, dass sich das Produkt uneingeschränkt
für die betreffende Applikationen eignet. Für Druckfehler und
Änderungen nach Drucklegung können wir keine Haftung über-
nehmen. Zur bestimmungsgemäßen Verwendung gehört auch
die Einhaltung der Bedienungs- und Montageanweisungen.
Für Schäden durch nicht bestimmungsgemäße Verwendung
übernehmen wir keine Haftung. Unerlaubte oder unsach-
gemäße Eingriffe und Veränderungen am Gerät führen zum
Erlöschen der Betriebserlaubnis sowie der Gewährleistungs-
und Garantieansprüche.
Temperatur-Feuchte-Fühler | Datenblatt-Nr. 20901 | Version 05-2013 | 1 | 8
