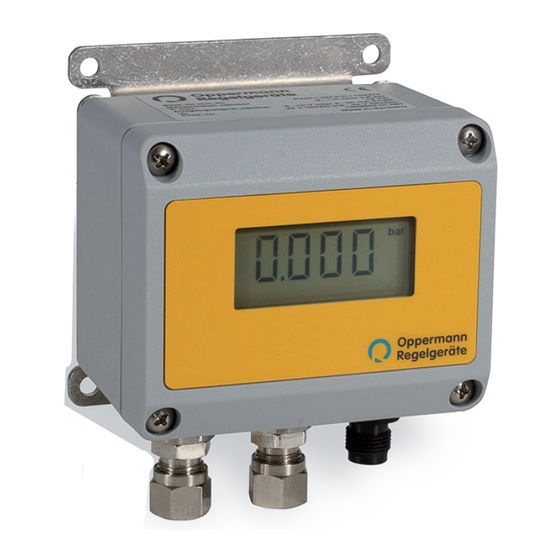

Differenzdruck-Transmitter Wasser PWD-...
Technische Daten
Versorgung:
Leistungsaufnahme:
Messbereiche
(einstellbar durch DIP-Schalter):
PWD-1.0/2.5
PWD-4.0/6.0
Einseitige
Belastungsgrenze:
PWD-1.0/2.5
PWD-4.0/6.0
Ausgang (3-Leiter):
Option Display:
PWD-1.0/2.5-D
PWD-4.0/6.0-D
Messwertfehler:
Zul. Umgebungstemperatur: -20 – 70 °C
Zul. Mediumtemperatur:
max. statischer
Überdruck:
Schutzart:
Gehäuse:
Gehäusemaße:
Funktion
Messung des Differenzdruckes von nicht korrosiven
Flüssigkeiten z. B. Wasser-Glykol-Gemisch in Heizungsanlagen
zwischen Vorlauf und Rücklauf oder zwischen Wasserfiltern.
24 V AC / DC (15 ... 32 V AC / DC)
ca. 2 W / VA
0 – 1 bar (L) / 0 – 2,5 bar (H)
0 – 4 bar (L) / 0 – 6 bar (H)
5 bar
12 bar
0 – 10 V (> 2.700 Ω) oder
4 – 20 mA (< 500 Ω)
LCD 4-stellig
LCD 4-stellig
< 2,5 % des Messbereiches
bei 25°C
-20 – 100 °C
16 bar
IP 65
Polyamid PA 6.6
90 x 75 x 62 mm
•
Prozessanschluss für 8 mm Kupferrohr über
Ermeto-Verschraubungen
•
Elektrischer Anschluss über
M12-Steckverbinder
•
Ausgangssignal 0 – 10 V oder 4 – 20 mA
umschaltbar
•
2 Messbereiche über DIP-Schalter wählbar
•
Schutzart IP 65
•
Optional mit Display
Montage
Alle Arbeiten (wie z. B. Montage, elektrischer Anschluss,
Inbetriebnahme, Bedienung und Wartung) dürfen ausschließ-
lich durch ausreichend qualifizierte Fachhandwerker erfolgen.
Die jeweils örtlich gültigen Vorschriften und Regeln (z. B.
Landesbauordnung, Elektro- / VDE-Richtlinien etc.) sind zu
beachten. Installateur und Betreiber sind verpflichtet, sich vor
Inbetriebnahme ausreichend zu informieren. Lesen Sie vor
der Inbetriebnahme des Gerätes die Produktbeschreibung.
Vergewissern Sie sich, dass sich das Produkt uneinge-
schränkt für die betreffende Applikationen eignet. Für
Druckfehler und Änderungen nach Drucklegung können
wir keine Haftung übernehmen. Zur bestimmungsgemäßen
Verwendung gehört auch die Einhaltung der Bedienungs-
und Montageanweisungen. Für Schäden durch nicht bestim-
mungsgemäße Verwendung übernehmen wir keine Haftung.
Unerlaubte oder unsachgemäße Eingriffe und Veränderungen
am Gerät führen zum Erlöschen der Betriebserlaubnis sowie
der Gewährleistungs- und Garantieansprüche.
Der Differenzdruck-Transmitter wird senkrecht an die Wand
oder an Haltewinkeln von Rohrleitungen geschraubt und über
Kupferleitungen ans Rohrnetz angeschlossen, zweckmäßiger-
weise über einen speziellen Ventilblock mit Entlüftung (siehe S. 3).
Achtung: Prozessanschlüsse müssen immer nach unten zeigen!
Der Anschluss an das Rohrnetz geschieht zweckmässiger-
weise über Kupferrohr ø 8 mm. Dafür sind spezielle Ermeto-
Verschraubungen an der Unterseite des Gehäuses angebracht.
Der Transmitter wird über einen M12-Rundsteckverbinder elek-
trisch angeschlossen. Geeignete Anschlusskabel sind optional
erhältlich, siehe Datenblatt 15506.
