Oppermann Regelgeräte SENSO-VP5000 Kurzanleitung

Volumenstromanzeiger – Wächter – Transmitter
SENSO-VP5000
Technische Daten
Gehäuse: ABS hochschlagfest
Farbe Frontdeckel:
altweiß
Farbe Gehäuseunterteil: anthrazit
Schutzarten:
Aufputzversionen (AP) IP 65
Einbauversionen IP 54
Einbauversionen mit Zusatzdichtung
(Zubehör) IP 64
Betriebstemperatur:
-10 – +40 °C
Lagertemperatur:
-20 – +60 °C
rel. Luftfeuchtigkeit: max. 75 %, nicht kondensierend
Maße Frontabdeckung
Einbauversion:
– eckig:
184 x 139 x 20 mm [L x B x H]
– rund: 145 mm Ø
Maße Aufputzversion:
165 x 71 mm [Ø x T]
Schlauchanschluss: 2x 6 mm Ø
Messbereich:
0 – 5.000 Pa
Arbeitsbereich: 0 – 99.999 m³/h, l/s, ft³/min
Berstdruck:
75 kPa
Schutzklasse:
II (IEC 60536)
Toleranz: ≤ 1,5 %
Stromaufnahme:
24 V AC 35 – 40 mA
24 V DC 30 – 35 mA
Langzeitstabilität:
≤ ± 0,5 % vom EW/a
Versorgungsspannung: 24 V AC bei 50/60 Hz
oder 24 V DC, -20 % – +5%
Ausgang analog: linear 0 (2) – 10 V, 0,1 mA und / oder
(0) 4 – 20 mA, max. Bürde 600 Ω
Ausgang digital: Relais, Wechsler, Ruhestromprinzip,
Grenzwert einstellbar
Kontaktbelastung: 240 V AC 2A
24 V DC 2A
Zugentlastung:
M16
Kabelanschluss: Schraubklemmen
•
große LCD-Anzeige
•
Anzeige des Volumenstroms bis 99.999 mit
folgenden Anzeigeeinheiten: m³/h, l/s, ft³/min
•
Anzeige des Grenzwertes (Limit) bis max.
Volumenstrom
•
blinkende rote LED beim Unterschreiten des
eingestellten Grenzwertes (Limit)
•
Programmierung von Limit, Range max,
Signalbereich des Analogausgangs, K-Faktor
und Luftdichte ρ
•
Speisung: 24 V AC bei 50/60 Hz oder 24 V DC
•

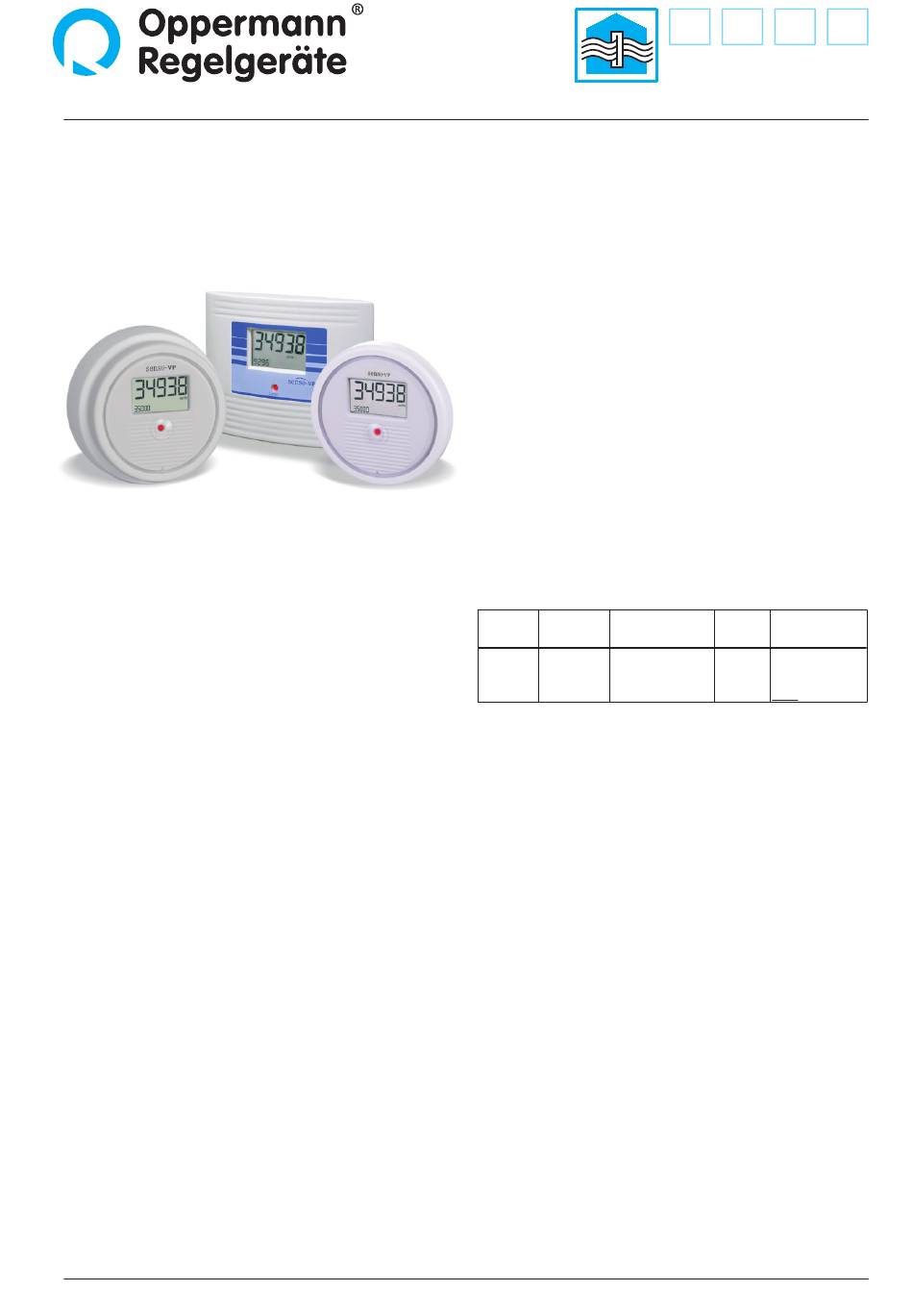

Zwei Einbauvarianten und eine
Aufputzversion lieferbar
Typ
Typ Messbereich Arbeitsbereich
(Ausgangssignal)
VP5000 0 – 5.000 Pa** 0 – 99.990 m³/h
Beliebig einstellbar
in 10er – Schritten.
* Analoger Ausgang 0 – 10 V oder 4 – 20 mA linear entsprechend dem eingestellten Arbeitsbereich
und der eingestellten Einheit.
** mit Kleinstwertunterdrückung Ausgang/Anzeige < 10 Pa = LO (OV).
Montage
Alle Arbeiten (wie z. B. Montage, elektrischer Anschluss,
Inbetriebnahme, Bedienung und Wartung) dürfen ausschließ-
lich durch ausreichend qualifizierte Fachhandwerker erfol-
gen. Die jeweils örtlich gültigen Vorschriften und Regeln (z.
B. Landes bauordnung, Elektro- / VDE-Richtlinien etc.) sind zu
beachten. Installateur und Betreiber sind verpflichtet, sich vor
Inbetriebnahme ausreichend zu informieren. Lesen Sie vor
der Inbetriebnahme des Gerätes die Produktbeschreibung.
Vergewissern Sie sich, dass sich das Produkt uneingeschränkt
für die betreffende Applikationen eignet. Für Druckfehler und
Änderungen nach Drucklegung können wir keine Haftung
übernehmen. Zur bestimmungsgemäßen Verwendung
gehört auch die Einhaltung der Bedienungs- und Montage-
anweisungen. Für Schäden durch nicht bestimmungsgemäße
Verwendung übernehmen wir keine Haftung. Unerlaubte
oder unsachgemäße Eingriffe und Veränderungen am Gerät
führen zum Erlöschen der Betriebserlaubnis sowie der
Gewährleistungs- und Garantieanspruche.
Sensorik PG1 | Datenblatt-Nr. 13156 | Version 09-2017 | 1 | 4
Anzeige / Grenzwert-
Ausgang* Überwachung
m³/h, l/s, Beliebig einstellbar.
ft³/min LED-Anzeige +
Schaltausgang bei
Unterschreitung
