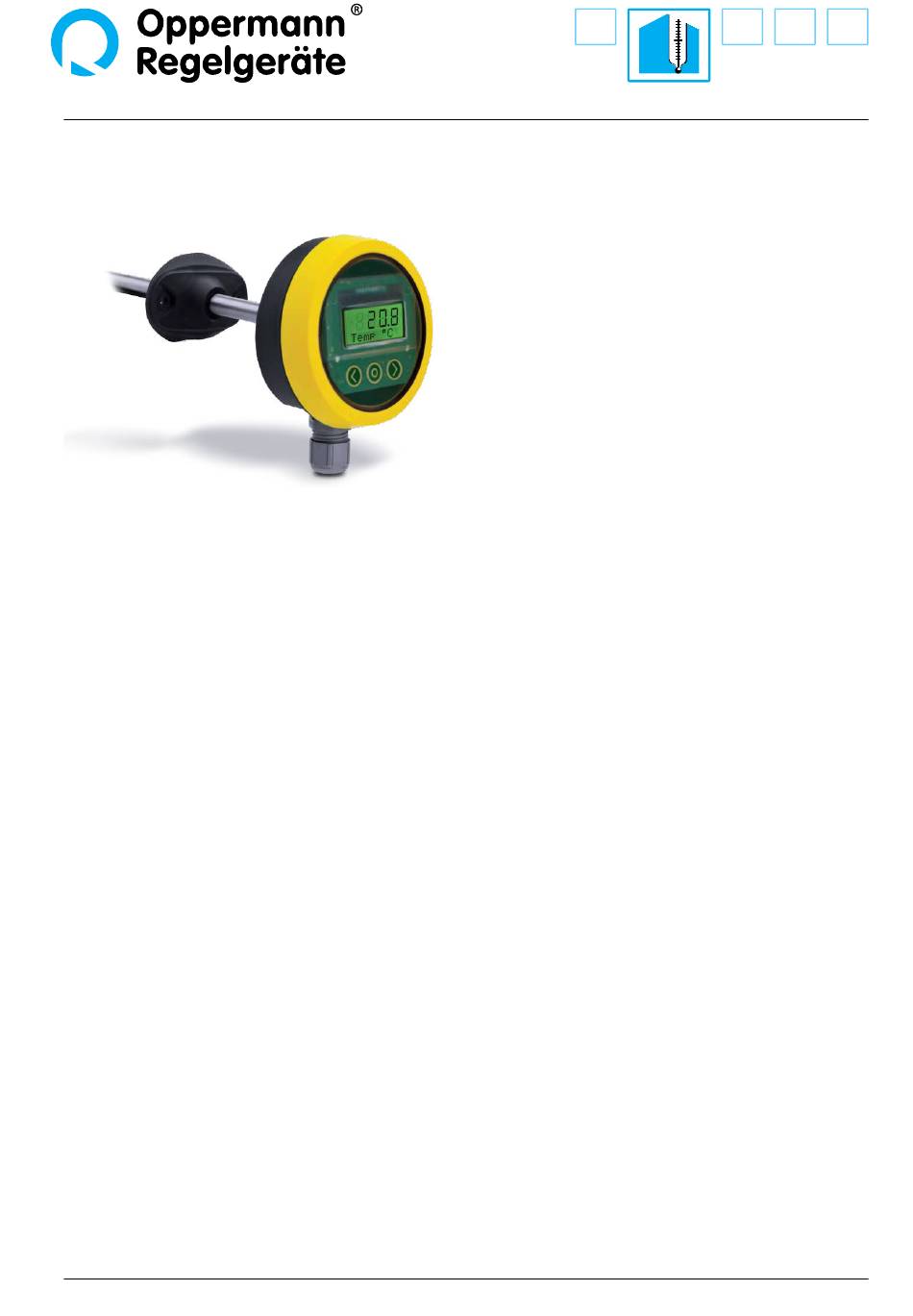

Oppermann Regelgeräte OPP-SENS Bedienungsanleitung

OPP-SENS® Kanalfeuchte-Temperatur-Fühler HT-...
Technische Daten
Spannungsversorgung:
2-Leiter
15 – 35 V DC
3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC
Ausgänge:
2-Leiter
4 – 20 mA
(3,6 mA bei Störung)
3-Leiter
0 – 10 V oder 4 – 20 mA
(-0,3 V bzw. 3,6 mA bei Störung)
MOD/BAC
digital
Messbereiche:
Feuchte:
0 – 100 % RH
Temperatur: -50 – 50 °C
Toleranz:
Feuchte: ±3 % RH (bei 20 – 80 % RH / 25 °C)
Temperatur:
±0,5 K (bei 25 °C)
Langzeitstabilität:
Feuchte:
±0,5 % RH / Jahr
Temperatur: ±0,04 K / Jahr
Umgebungstemperatur: -20 – 70 °C
Fühlerrohr:
Edelstahl, ø 10 mm
Tauchrohrlänge:
165 mm (Verstellbereich 0 – 150 mm)
Isolationswiderstand: ≥ 100 MΩ, 20 °C, 500 VDC
Gehäuse:
IP65 inkl. Dichtring
Kunststoff grau / gelb
Schutzart (Sensor):
IP20
Zugentlastung: M16
Kabelanschluss:
Federklemmen 0,2 – 1,5 mm²
Funktion
Messung von relativer Luftfeuchtigkeit und Temperaturen in
Lüftungskanälen. Die Messwerte werden linear zum Messbereich
ausgegeben. Am Display kann über ein Menü Wechsel- oder
•
Unverlierbarer Deckel mit
8-fach Positionierung
•
Gehäuse IP65 inklusive Dichtring
•
Schnellverdrahtung durch Schraubdeckel
und Federklemmen – werkzeugfrei
•
10-fach Offset: lineare Kennlinienverschiebung
über Drehschalter
•
5P-Kalibrierung: Interpolation der
Ausgangskennlinie über 5 beliebige Stützpunkte
Optional:
•
Beleuchtbare Display-Anzeige- & Bedieneinheit
mit kapazitiven Tasten
•
BACnet / Modbus-Versionen
mit 2 Kabelverschraubungen

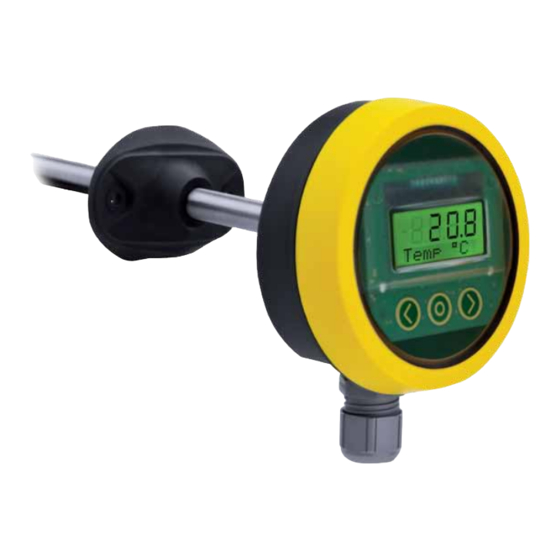

Daueranzeige der Werte konfiguriert werden. Der Fühler besteht
aus dem runden Anschlussgehäuse mit unverlierbarem Dreh-
Deckel zum einfachen Zugang zu den elektr. Klemmen. Das
Fühlerrohr mit Sensor, sowie dem speziellen Montageflansch mit
Lippendichtung zum Luftkanal ist an der Unterseite des Gehäuses
befestigt. Dadurch ist der Fühler auch in runden Kanälen sehr gut
einsetzbar.
Montage
Alle Arbeiten (wie z. B. Montage, elektrischer Anschluss,
Inbetriebnahme, Bedienung und Wartung) dürfen ausschließ-
lich durch ausreichend qualifizierte Fachhandwerker erfolgen.
Die jeweils örtlich gültigen Vorschriften und Regeln
(z. B. Landesbauordnung, Elektro-/ VDE-Richtlinien etc.) sind
zu beachten. Installateur und Betreiber sind verpflichtet, sich
vor Inbetriebnahme ausreichend zu informieren. Lesen Sie vor
der Inbetriebnahme des Gerätes die Produktbeschreibung.
Vergewissern Sie sich, dass sich das Produkt uneingeschränkt
für die betreffende Applikationen eignet. Für Druckfehler und
Änderungen nach Drucklegung können wir keine Haftung über-
nehmen. Zur bestimmungsgemäßen Verwendung gehört auch
die Einhaltung der Bedienungs- und Montageanweisungen.
Für Schäden durch nicht bestimmungsgemäße Verwendung
übernehmen wir keine Haftung. Unerlaubte oder unsach-
gemäße Eingriffe und Veränderungen am Gerät führen zum
Erlöschen der Betriebserlaubnis sowie der Gewährleistungs-
und Garantieansprüche.
Bohren Sie ein Loch von ø 10 mm in den Blechkanal.
Das Fühlerrohr wird hindurchgeschoben und mit dem
Montageflansch mit 2 Schrauben im Blechkanal befestigt
und mit einer Fixierschraube gehalten.
Temperatur-Feuchte-Fühler | Datenblatt-Nr. 20909 | Version 02-2013 | 1 | 7
