Elektrischer Anschluss / Einstellungen; Menüführung Display - Oppermann Regelgeräte OPP-SENS Kurzanleitung

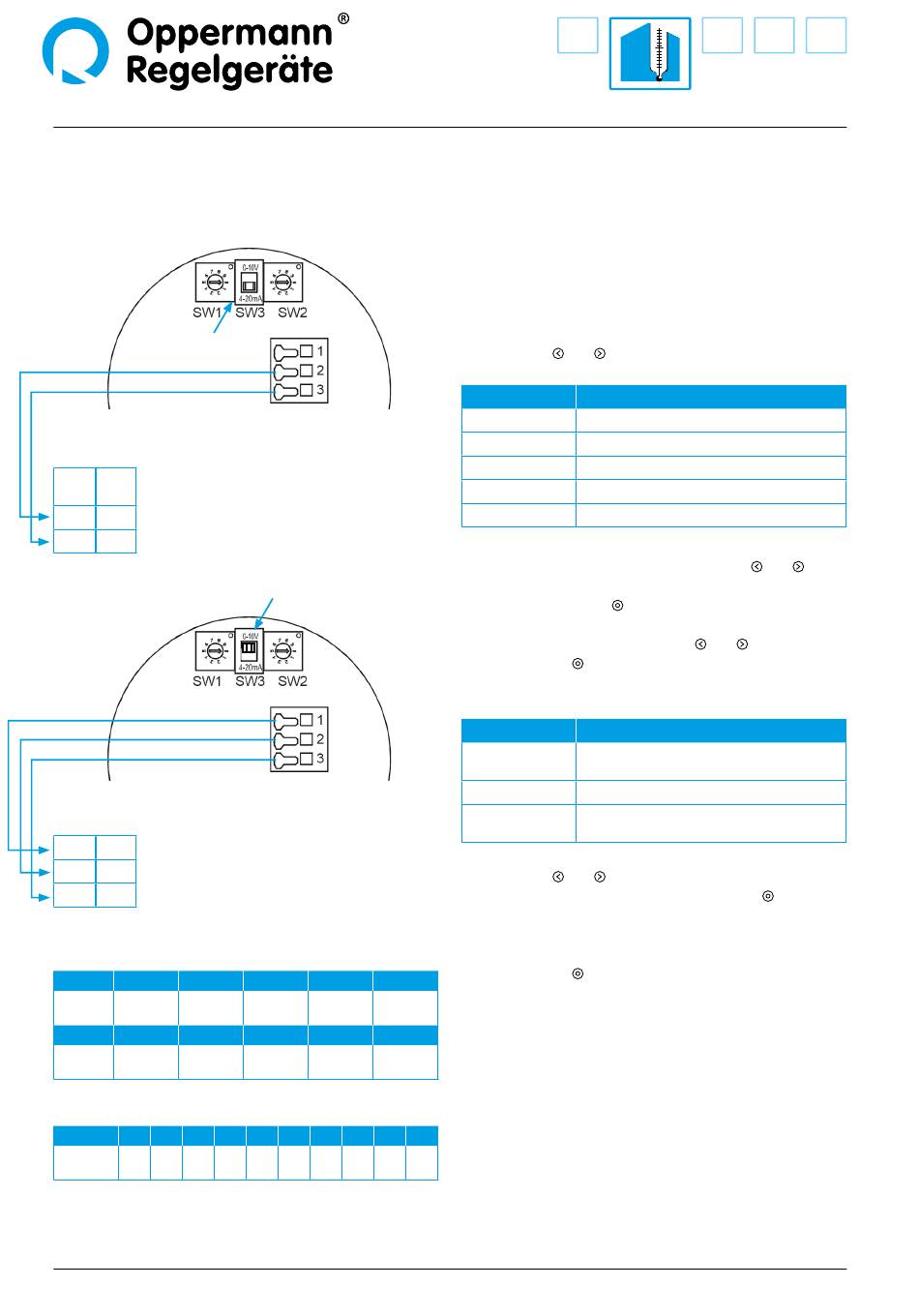

Elektrischer Anschluss / Einstellungen

Basis-Temperatur-Transmitter (2/3-Leiter)
T-T-I-... als 2-Leiter:
Anschlussklemme
n.c. 1
nicht verbunden
(optional GND nur für Displaybeleuchtung)
24 V 2
Speisung (+) 24 V DC
out 3
Ausgang Temperatur (4 – 20 mA)
T-T-I-... als 3-Leiter:
Anschlussklemme
0 1 Ground (-)
24 V 2 Speisung (+) 24 V AC/DC
out 3 Ausgang Temperatur (0 – 10 V)
SW1: Messbereich
Position 0 1
Bereich
-50...200 -20...150 -50...50
[°C]
Position 5 6
Bereich
0...40 0...50
[°C]
SW2: 10-fach Offset Temperatur
Position 0 1 2 3
Offset
0 +0,5 +1 +1,5 +2 -2,5 -2 -1,5 -1 -0,5
[°C]
SW3:
Stellung 4 – 20 mA = 2-Leiter-Betrieb (4 – 20 mA)
Stellung 0 – 10V = 3-Leiter-Betrieb (0 – 10 V)
4 | 10 | Sensorik PG2 | Datenblatt-Nr. 20901 | Version 08-2017
2 3 4
-20...80 -30...60
7 8 9
0...100 0...150 0...200
4 5 6 7 8 9
Menüführung Display
Gültig ab Sensor-Firmware 0.34 und Display-Firmware 0.56:
Das Gerät hat 3 hierarchische Menüebenen:
– Hauptmenü
– Konfigurationsmenü (einfache Parameter)
– Passwortebene (komplexe Parameter, 5P-Kalibrierung)
Mit den Tasten und bewegt man sich durch das Menü.
Im Hauptmenü werden folgende Informationen angezeigt:
Displayanzeige Beschreibung
Temp °C Temperatur
Unit Temperatureinheit °C oder °F
Type Hardwarevariante / Fühlertyp
Ver Sen Firmwareversion des Sensors
Ver Dis Firmwareversion des Displays
Durch gleichzeitiges Drücken der beiden Tasten
ca. 4 Sekunden wird das Konfigurationsmenü gestartet.
Durch Drücken der Taste kann der aktuell angezeigte Wert
verändert werden. Der veränderbare Wert wird blinkend darge-
stellt, verändert wird er mit den Tasten
Drücken der Taste wird der eingegebene Wert gespeichert.
Folgende Daten können hier angezeigt bzw. geändert werden:
Displayanzeige Beschreibung
Beleuchtungszeit des Displays in Sekunden
Time s
(nicht bei 2-Leiter-Betrieb)
Contr.% Kontrast des Displays (Default 50%)
Simulation des Analogausgangs
Norm %
z.B. 50 % = 5 V bzw. 12 mA
Mit den Tasten und bewegt man sich durch das
Parametrisierungsmenü. Durch Drücken der Taste
ca. 4 Sekunden (oder falls für ca. eine Minute keine Taste
gedrückt wird) verlässt das Gerät das Parametrisierungsmenü
und geht zurück in das Konfigurationsmenü. Nochmaliges
Drücken der Taste für weitere 4 Sekunden oder eine Minute
kein Tastendruck führen zum Rücksprung ins Hauptmenü.
T - T ...
und für
und . Durch erneutes
für
