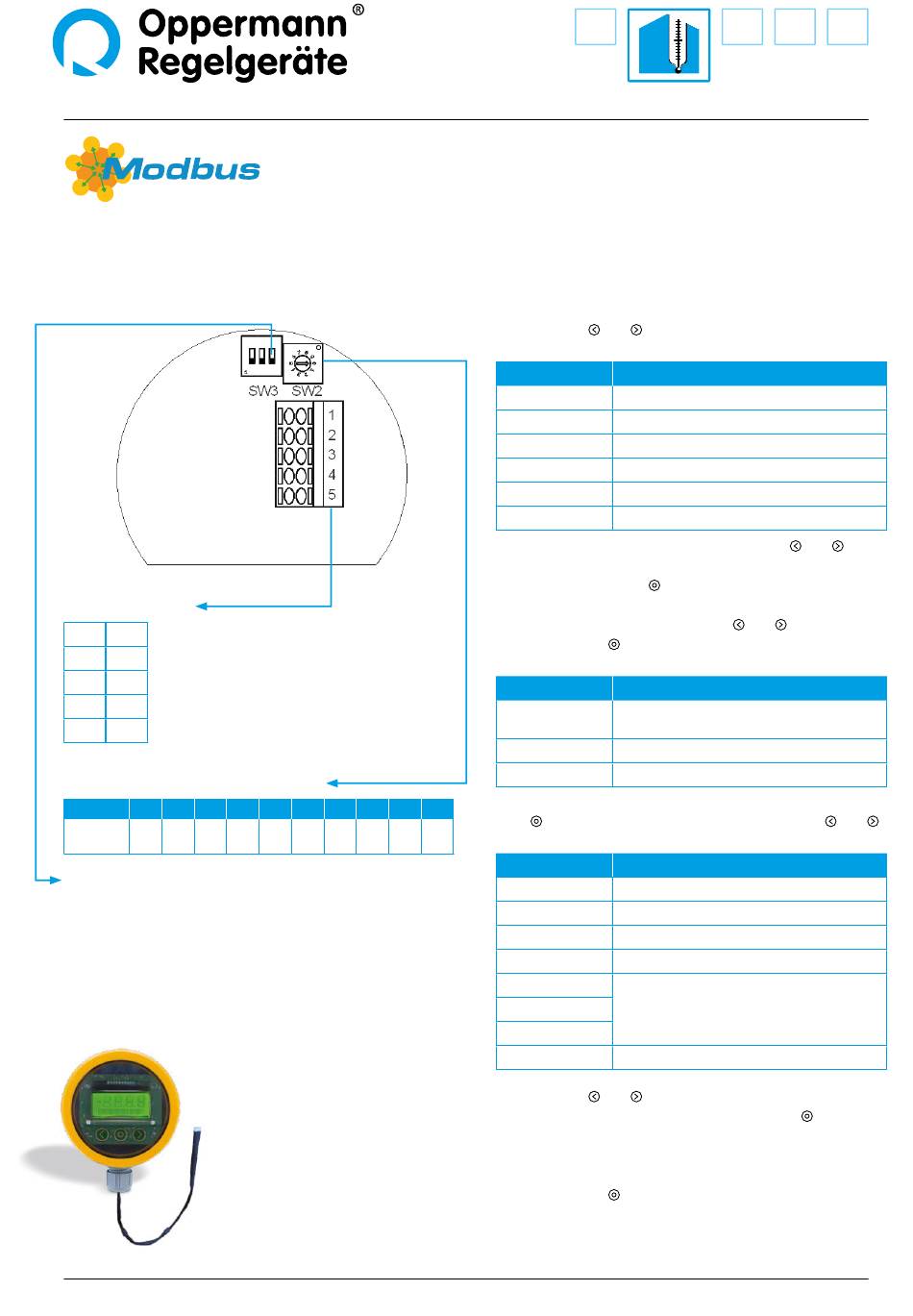

Elektrischer Anschluss / Einstellungen
Modbus -Transmitter mit 5-Punkt-Kalibrierung
Modbus-Variante (T-MOD-I-...):
Anschlussklemme
0 V 1
Ground (-)
24 V 2
Speisung (+) 24 V AC/DC
A 3
Modbus RS485A (Data+)
B 4
Modbus RS485B (Data-)
S 5
Klemmhilfe Schirmung
SW2: 10-fach Offset Temperatur
Position 0 1 2
Offset
0 +0,5 +1 +1,5 +2 -2,5 -2 -1,5 -1 -0,5
[°C]
SW3 Position 3:
ON = 120 Ω Abschluss aktiv
Hinweis:
Zum schnellen Programmieren
der Modbus-Parameter empfeh-
len wir unser Parametriertool
PROG-MOD-01.
Siehe Datenblatt 20914.
3 4 5 6 7 8
Menüführung Display
Gültig ab Sensor-Firmware 0.28 und Display-Firmware 0.56:
Das Gerät hat 3 hierarchische Menüebenen:
– Hauptmenü
– Konfigurationsmenü (einfache Parameter)
– Passwortebene (komplexe Parameter, 5P-Kalibrierung)
Mit den Tasten und
Im Hauptmenü werden folgende Informationen angezeigt:
Displayanzeige
Temp °C
Unit
MB Addr
Type
Ver Sen
Ver Dis
Durch gleichzeitiges Drücken der beiden Tasten
ca. 4 Sekunden wird das Konfigurationsmenü gestartet.
Durch Drücken der Taste
verändert werden. Der veränderbare Wert wird blinkend darge-
stellt, verändert wird er mit den Tasten
Drücken der Taste
Folgende Daten können hier angezeigt bzw. geändert werden:
Displayanzeige
Time s
Contr.%
Passwd
Nach korrekter Eingabe des Passworts (durch Drücken der
9
Taste springt man eine Stelle weiter, mit den Tasten
verändert man die jeweilige Zahl) erscheint folgendes Menü:
Displayanzeige
MB Mode
MB Baud
MB Pari
MB Addr
CTX1 °C
...
CTY5 °C
Res. All
Mit den Tasten und
Parametrisierungsmenü. Durch Drücken der Taste
ca. 4 Sekunden (oder falls für ca. eine Minute keine Taste
gedrückt wird) verlässt das Gerät das Parametrisierungsmenü
und geht zurück in das Konfigurationsmenü. Nochmaliges
Drücken der Taste
kein Tastendruck führen zum Rücksprung ins Hauptmenü.
* Bei älteren Firmware-Versionen wird nur das Passwort „0815" akzeptiert.
