Oppermann Regelgeräte OPP-SENS Kurzanleitung Seite 3

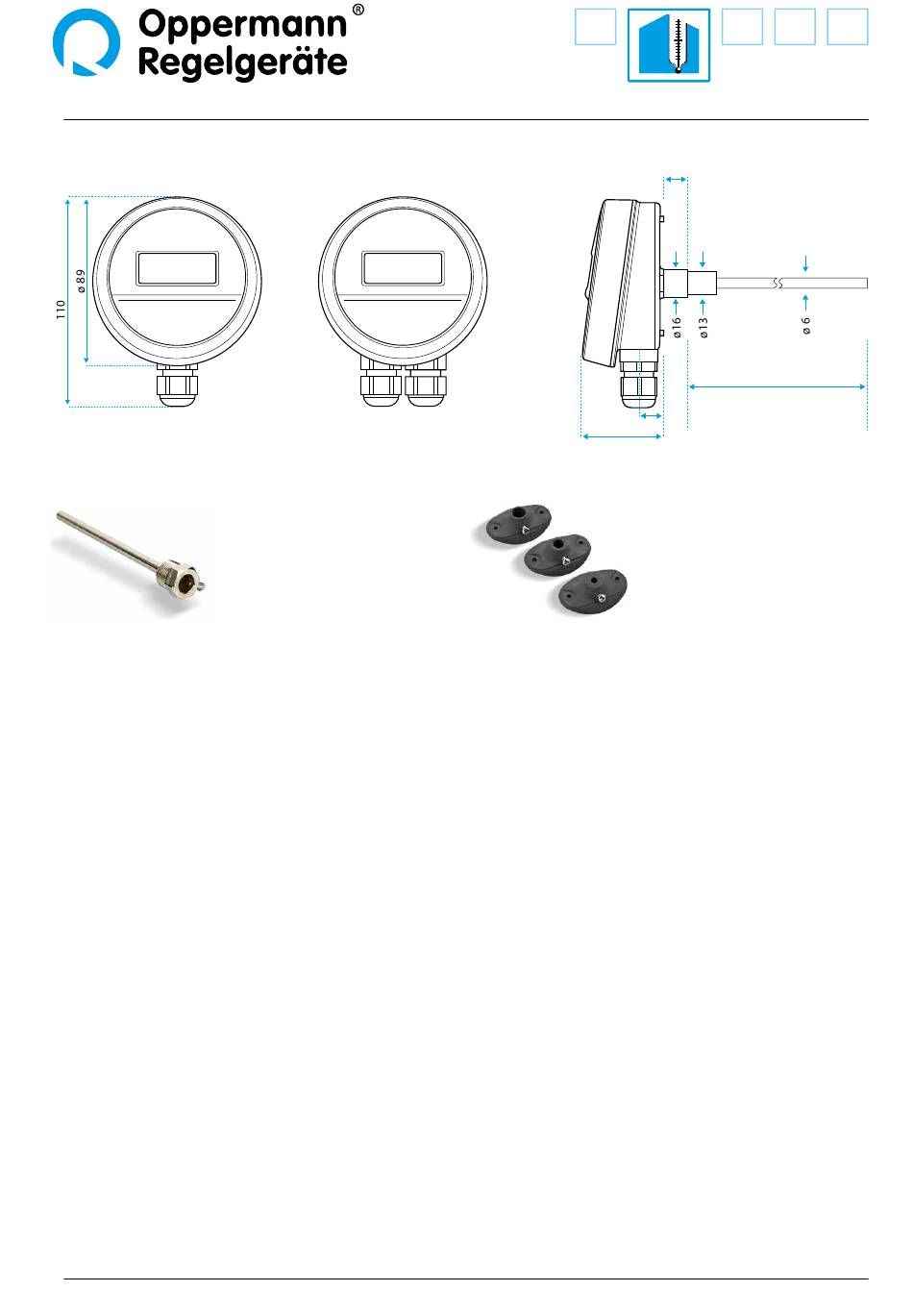

Maßzeichnung
M16
Zubehör
Tauchhülsen
zum Einsatz mit Basistemperatur-Fühler und -Transmitter sowie
Kabeltemperatur-Fühlern mit ø 6 mm
Anschluss G½ A
Typen: Typ ATM, PN 16 bar, Messing vernickelt
Typ AT, PN 40 bar, Edelstahl 1.4571
Tauchlänge: passend zu Standardlängen (siehe Seite 1)
2x M16
Bus-Versionen
43
Luftkanalflansche
zum Einsatz mit OPP-SENS®-Fühlern.
Für gerade und runde Luftkanäle mit Lippendichtung zum
luftdichten Abschluss, 2 Löcher zum Anschrauben an Luftkanal
Die Flansche bestehen aus dunkelgrauem Kunststoff,
inklusive Kreuzschlitzschraube zum Fixieren des Fühlers
Bohrungsdurchmesser:
F-13 : ø 13 mm zum Befestigen der Basistemperatur-Fühler
am Gehäuse, Standard
F-6: ø 6 mm
verschiebbar auf gesamter Fühlerlänge
Sensorik PG2 | Datenblatt-Nr. 20901 | Version 08-2017 | 3 | 10
15
nominelle Länge +20
13
Angaben in mm
T - T ...
