i. Capteur de Fin de Course Pour Débitmètre
Le troisième signal provient de la sortie d'un débitmètre qui est connecté à l'entrée
EOS du contrôleur ARO. Sélectionnez l'option « Flow meter » (Débitmètre) pour
contrôler le fonctionnement du débitmètre avec le contrôleur ARO. Cette option est
nécessaire pour utiliser la pompe PD standard sans entrée EOS ou d'électrovanne. (Se
reporter à la section 3.6.)

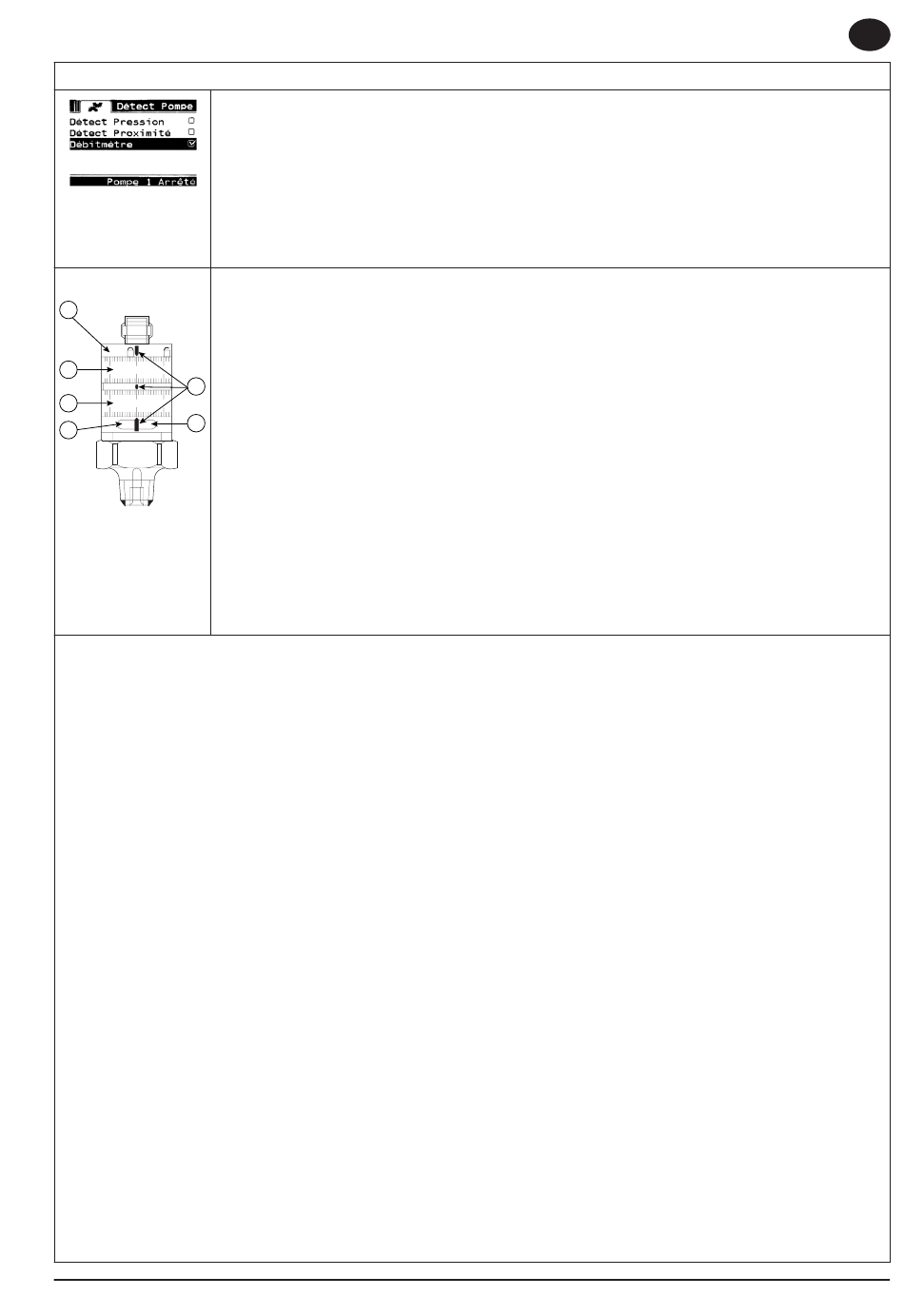

Sur l'écran "Config. Pompe", sélectionnez "Détecteur de pression".
Sur l'écran ci-contre, sélectionnez le détecteur installé sur votre pompe, puis appuyez sur "ENTRÉE".
Pour quitter, appuyez sur "PRÉCÉDENT" ou "ACCUEIL".
Si votre pompe possède un détecteur de pression, il doit être réglé avant de pouvoir
produire un signal fiable. Pour régler le détecteur de pression:
1
1. Connectez la pompe à une source d'air comprimé.
2. Pour diminuer la valeur de consigne, tournez la molette de réglage (2) jusqu'en
bas. Assurez-vous que les deux molettes tournent en même temps.
2
5 3. Vérifiez que les deux voyants lumineux (3 et 6) sont allumés.
4
4. Pour augmenter la valeur de consigne, tournez la molette de réinitialisation (4)
6
jusqu'à ce que le voyant de réglage (6) s'éteigne. Assurez-vous que les deux molettes
3
tournent en même temps.
5. Diminuez à nouveau la valeur de consigne en tournant la molette de réglage (2)
jusqu'à ce que le voyant de réglage (6) se rallume.
6. Faites démarrer la pompe.
7. Vérifiez que le voyant de réglage (6) s'allume et s'éteigne de façon régulière sans
clignoter rapidement. S'ilclignote, diminuez légèrement la valeur de consigne (2).
La pression finale indiquée sur les deux molettes (5) doit correspondre à environ la
moitié de la pression d'air fournie.
8. Bloquez les réglages en tournant la bague de verrouillage (1).
2.3.d. Fonctions des Alarmes
Six types de conditions extérieures peuvent déclencher l'alarme du contrôleur
Chaque alarme peut être configurée pour informer l'utilisateur de la survenue d'un événement ou pour
arrêter la pompe. Les Alarmes qui entraînent l'arrêt de la pompe sont des alarmes critiques. Lorsqu'une
alarme se déclenche, les événements suivants se produisent :
● L'icône de l'alarme activée apparaît sur l'écran (voir fiche d'installation 21).
● Le signal sonore interne du contrôleur se déclenche.
● Le voyant lumineux de la pompe concernée clignote.
● Le signal sonore externe se déclenche.
● L'alarme correspondante figure sur l'écran "Alarmes Actives".
● Si l'alarme est définie comme étant critique, la pompe s'arrête.
Voici les cinq conditions qui peuvent déclencher l'alarme de la pompe :
● Amorcage Perdu : La pompe est désamorcée et ne pompe plus de liquide.
● Détection Fuite : La présence d'un liquide a été détectée dans l'une des deux chambres à air de la
pompe.
● Inter. Entretien : Le nombre de cycles possibles avant l'entretien (voir section 2.3.a.ii) a été atteint.
● Plage Signaux: Le signal d'entrée analogique dépasse les seuils définis dans la section 2.2.b.
● « Batch Complete » (Ensemble terminé) : alerte lorsque le contrôleur termine l'ensemble.
REMARQUE: si l'alarme « Ensemble terminé » est définie comme une alarme importante, le signal
d'alarme externe commence en même temps que le son interne du contrôleur. Dans le cas contraire, le
contrôleur sera en mode silencieux (sans son).
