Benutzerinformation
MA06
Magnetbandanzeige
TGL, TGA
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
MA06-0023
MA06
Datum 26.07.2000
EG
Varianten-Nr.
Geräte-Typ
Art.Nr. 78415
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das Sy-
stem muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Lö-
sungsmittel, Staub, Schläge, Vibrationen, star-
keTemperaturschwankungen geschützt werden.
3.1 Einbaugehäuse EG
Montage Magnetbandanzeige
1. Magnetbandanzeige in den Ausschnitt der
Schalttafel A schieben.
2. Befestigungslaschen C auf die Aufnahme-
zapfen am Gehäuse setzen und zur Gerä-
terückseite verschieben.
3. Die Schrauben B mit einem Schraubendre-
her gleichmäßig anziehen bis das Gehäuse
sicher im Schalttafelausschnitt befestigt ist.

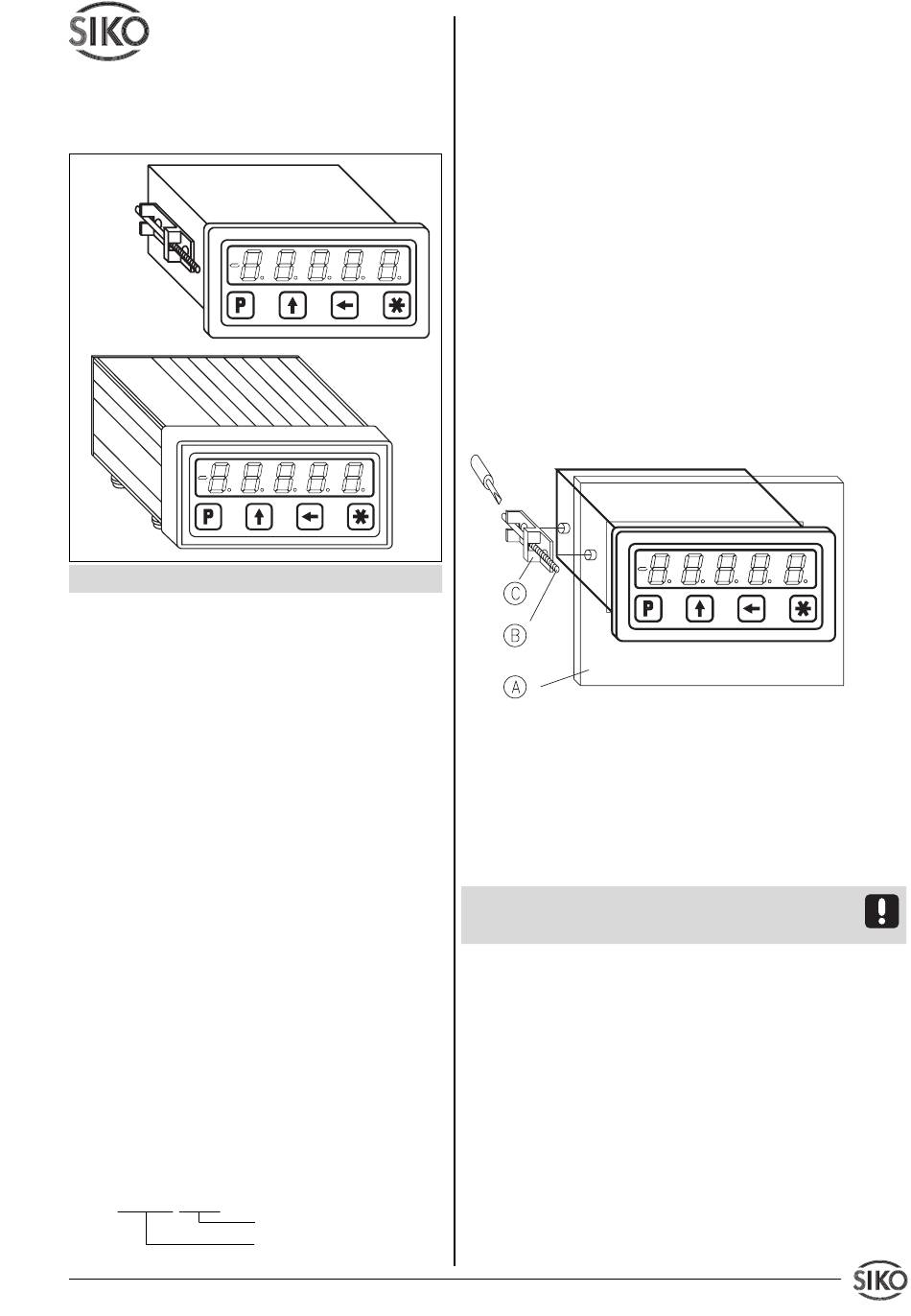

Abb.1: Montage Einbaugehäuse EG
3.2 Tischgehäuse TGL
Montage Magnetbandanzeige
Zum Anschrauben des Gerätes können die Gum-
mifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von 6.5mm
muss unbedingt beachtet werden.
3.3 Tischgerät TGA
Montage Magnetbandanzeige
erfolgt wie bei Tischgerät TGL.
Montage Magnetband
Die Montage muss plan zur Montagefläche bzw.
der zu messenden Strecke erfolgen. Welligkei-
ten verschlechtern immer die Messgenauigkeit.
Überall wo aufgrund unzureichender Befestigungsmöglich-
keiten keine geeignete Montage des Magnetbandes möglich
ist, kann das Magnetband Typ MB... in eine als Zubehör
lieferbare Profilschiene (z.B. Typ PS) montiert werden.
Dadurch entsteht eine kompakte Magnetbandeinheit.
Z.Nr. 8664067
Änd.Stand 238/00
1
