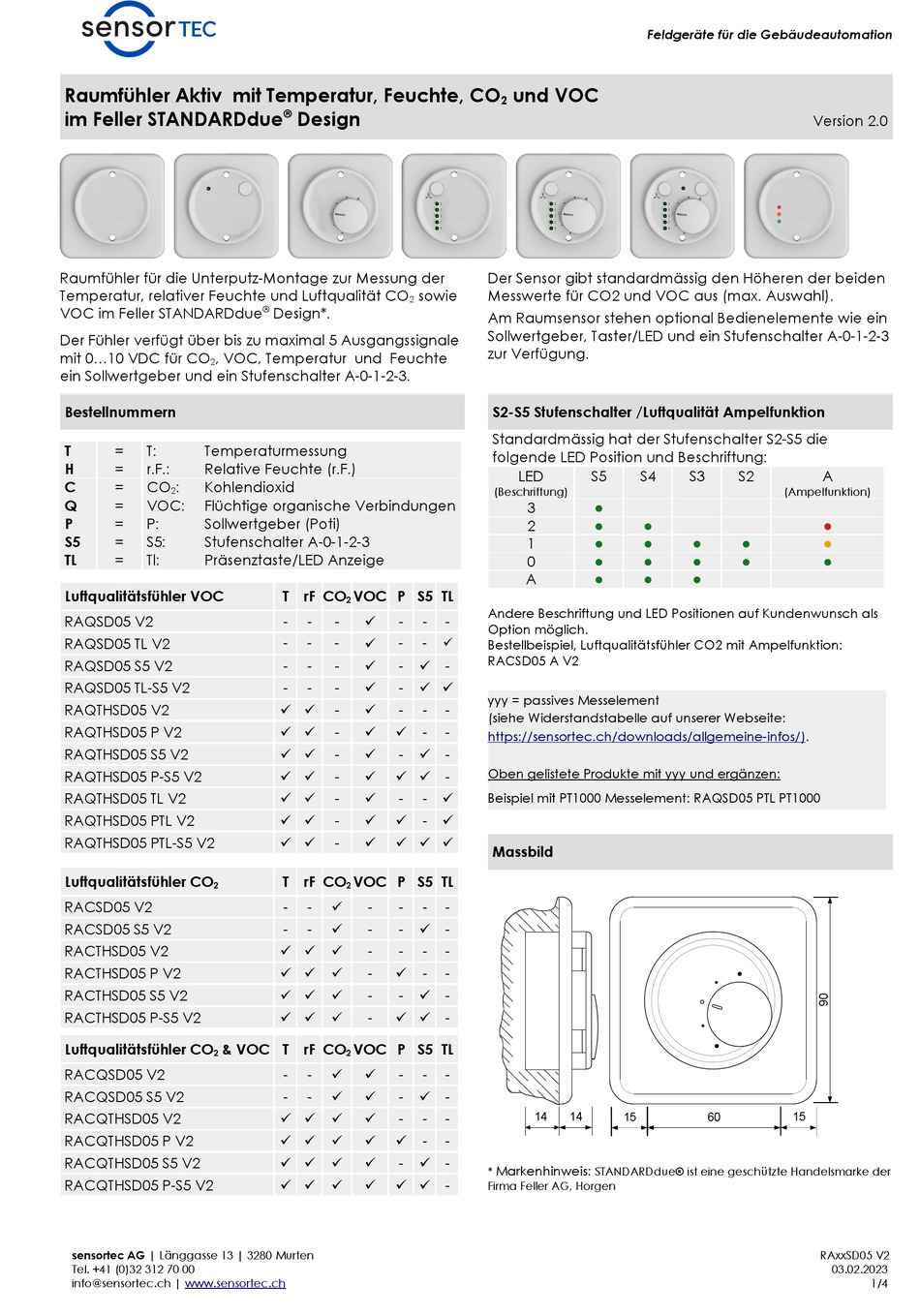

Sensortec RAQSD05 V2 Kurzanleitung

Raumfühler Aktiv mit Temperatur, Feuchte, CO
im Feller STANDARDdue
Raumfühler für die Unterputz-Montage zur Messung der
Temperatur, relativer Feuchte und Luftqualität CO
VOC im Feller STANDARDdue
Der Fühler verfügt über bis zu maximal 5 Ausgangssignale
mit 0...10 VDC für CO , VOC, Temperatur und Feuchte
2
ein Sollwertgeber und ein Stufenschalter A-0-1-2-3.
Bestellnummern
T = T: Temperaturmessung
H = r.F.: Relative Feuchte (r.F.)
C = CO : Kohlendioxid
2
Q
= VOC: Flüchtige organische Verbindungen
P = P: Sollwertgeber (Poti)
S5 = S5: Stufenschalter A-0-1-2-3
TL = Tl: Präsenztaste/LED Anzeige
Luftqualitätsfühler VOC
RAQSD05 V2
RAQSD05 TL V2
RAQSD05 S5 V2
RAQSD05 TL-S5 V2
RAQTHSD05 V2
RAQTHSD05 P V2
RAQTHSD05 S5 V2
RAQTHSD05 P-S5 V2
RAQTHSD05 TL V2
RAQTHSD05 PTL V2
RAQTHSD05 PTL-S5 V2
Luftqualitätsfühler CO
2
RACSD05 V2
RACSD05 S5 V2
RACTHSD05 V2
RACTHSD05 P V2
RACTHSD05 S5 V2
RACTHSD05 P-S5 V2
Luftqualitätsfühler CO & VOC T rF CO
2
RACQSD05 V2
RACQSD05 S5 V2
RACQTHSD05 V2
RACQTHSD05 P V2
RACQTHSD05 S5 V2
RACQTHSD05 P-S5 V2
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
® Design
sowie
2
® Design*.
T rF CO VOC P S5 TL
2
- - - - -

- - - - -

- - - -  -

- - - -
  
- - -
  
- -
   
- -  -
  
-   -
  
- - - 
  
- - 
   
-
     
T rF CO VOC P S5 TL
2
- - - - -

- - - -  -

- - -
  
- -
   
- -  -
  
-   -
  
VOC P S5 TL
2
- - - -
 
- - -  -
 
- -
   
-
    
-  -
   
  -
   
und VOC
2
Der Sensor gibt standardmässig den Höheren der beiden
Messwerte für CO2 und VOC aus (max. Auswahl).
Am Raumsensor stehen optional Bedienelemente wie ein
Sollwertgeber, Taster/LED und ein Stufenschalter A-0-1-2-3
zur Verfügung.
S2-S5 Stufenschalter /Luftqualität Ampelfunktion
Standardmässig hat der Stufenschalter S2-S5 die
folgende LED Position und Beschriftung:
LED S5
(Beschriftung)
3 ●
2 ●
1 ●
0 ●
A ●
Andere Beschriftung und LED Positionen auf Kundenwunsch als
-
Option möglich.

Bestellbeispiel, Luftqualitätsfühler CO2 mit Ampelfunktion:
RACSD05 A V2
yyy = passives Messelement
-
(siehe Widerstandstabelle auf unserer Webseite:
-
https://sensortec.ch/downloads/allgemeine-infos/ )
Oben gelistete Produkte mit yyy und ergänzen:
Beispiel mit PT1000 Messelement: RAQSD05 PTL PT1000
Massbild
-
-
-
-
- 14
14
-
Markenhinweis:
* STANDARDdue® ist eine geschützte Handelsmarke der
Firma Feller AG, Horgen
Feldgeräte für die Gebäudeautomation
S4 S3 S2
(Ampelfunktion)
●
● ● ●
● ● ●
● ●
15 60 15
Version 2.0
A
●
●
●
.
RAxxSD05 V2
03.02.2023
