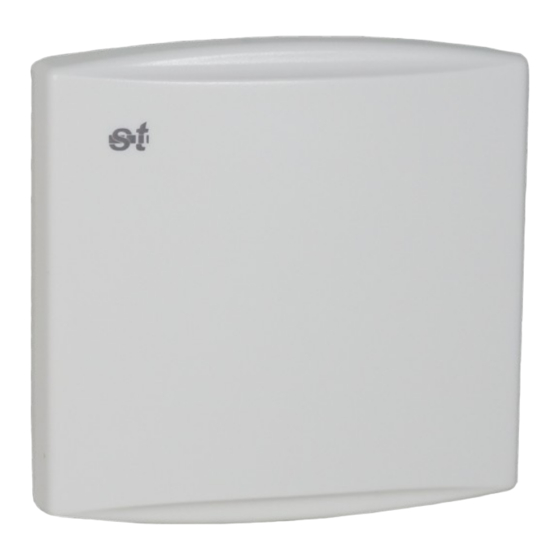

Sensortec RAQ100-A Anleitung

Raumluftqualitätsfühler VOC (CO
Gehäuse: VULLY
Bestellnummern:
Typ: Ausgang:
RAQ100-A 0...10V
Massbild Gehäuse VULLY:
87
Vergleich der Messung CO
Gerüche
VOCs
CO
2
0 1 Std
Durch den Menschen generiertes CO
proportionale Menge VOC's! Sensortec VOC Sensoren (blau)
nutzen diese Abhängigkeit der CO
VOC/CO -equ Sensor werden die zusätzlichen Belastungen
2
dem CO Wert überlagert ausgegeben. Reine CO
2
(grün) reagieren nicht auf Gerüche, Zigarettenrauch und
andere Luftbelastungen im Raum.
Durch den Algorithmus wird zudem die Alterung des Sensors
kompensiert. Die Sensoren sind somit wartungsfrei.
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Wurde durch RAQ05 abgelöst!
-equivalent) RAQ100-A
2
Raumfühler zur Messung von VOC-Mischgas
Raumluftqualitätsfühler zur Messung der Luftqualität in Wohn- und Büroräumen.
Ausgang 0...10V. Der Sensor ist ein VOC*-Mischgassensor wobei durch einen
entsprechenden Algorithmus CO
einer Raumbelegung mit Personen kann daher der CO
werden, mit dem Vorteil, dass Geruchsemmissionen ebenfalls erfasst werden und
dem CO -Wert überlagert werden (siehe Grafik unten).
2
* volatile organic compounds (flüchtige organische Verbindungen)
Gehäuse
VULLY
30
85
und VOC:
2
Fenster
öffnen
VOCs/Mischgas
CO
2
2 Std 3 Std 4 Std
hat immer eine
2
Vorhersage. Beim
2
-Sensoren
2
VULLY
Design
-Equivalente abgeleitet werden können. Bei
2
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Messbereich VOC:
Ausgangssignal VOC:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse: 87 x 85 x 30mm
Schutzart:
Anschlussbelegung:
Klemme Anschluss
1 Spannungsversorgung 24V AC/DC
2 GND
3 Ausgang VOC 0...10V
Inbetriebnahme Hinweis:
Bei der ersten Inbetriebnahme gibt der Sensor während
max. 6 Stunden genau 50% am Ausgang aus. Danach
verkürzt sich die Startup Zeit auf max. 15 Minuten.
(Bei der Ausgabe von <10% oder >90% liegt ein
Sensorfehler vor)
Feldgeräte für die Gebäudeautomation
–Gehalt abgeleitet
2
24VAC/DC (± 10%)
< 45mA
350...2000ppm (CO
0...10V
1V = 350ppm CO
2
5V = 1175ppm CO
2
9V = 2000ppm CO
2
VULLY (ABS)
weiss ähnlich RAL9010
IP20
equ.)
2
equ.
equ.
equ.
04.09.2019
1/2
