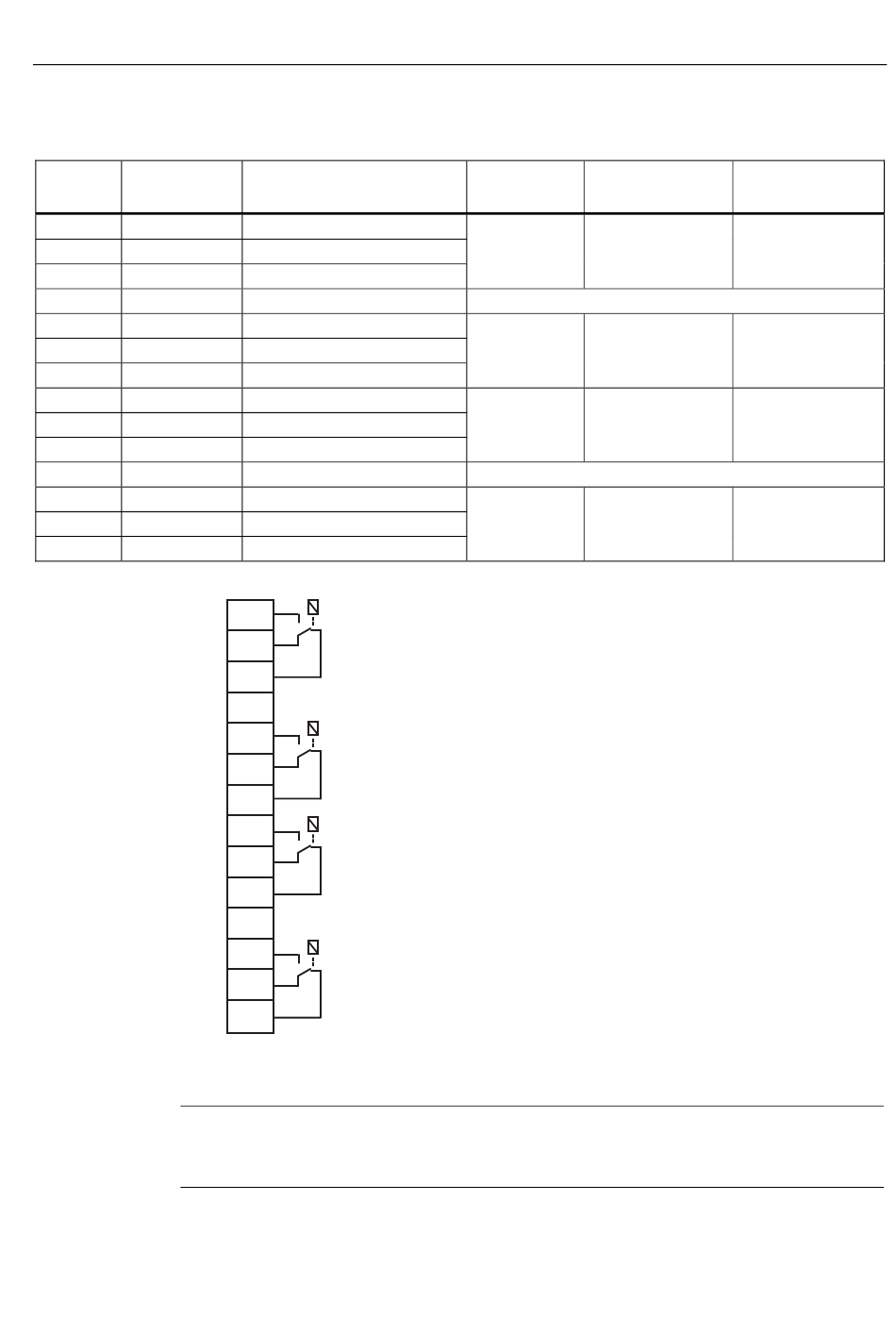

Tabelle A- 3 Eingangs-/Ausgangsverdrahtung (TB3) - 7ME39400AL04 E/A-Erweiterungsmodul

Stift-Nr. Signal
1 K1 A
2 K1 B
3 K1 C
4 Masse
5 K2 A
6 K2 B
7 K2 C
8 K3 A
9 K3 B
10 K3 C
11 Masse
12 K4 A
13 K4 B
14 K4 C
K1-A
*K1-B
K1-C
GND
K2-A
*K2-B
K2-C
K3-A
*K3-B
K3-C
GND
K4-A
*K4-B
K4-C
Bild A-3
Hinweis
Die Relais sind in der Stellung abgebildet, in der sie bei einem Stromausfall stromlos
geschaltet werden. Diese Stellung ist mit der Stellung für die Alarmmeldung identisch.
FUT1010 IP65 NEMA 4X & IP66 NEMA 7 Gasdurchflussmessgerät
Betriebsanleitung, 01/2013, A5E03086485-AC
Definition
Relais 1 Schließerkontakt
Relais 1 Öffnerkontakt
Relais 1 Mittelkontakt
Digitaler Rücklauf (GND)
Relais 2 Schließerkontakt
Relais 2 Öffnerkontakt
Relais 2 Mittelkontakt
Relais 3 Schließerkontakt
Relais 3 Öffnerkontakt
Relais 3 Mittelkontakt
Digitaler Rücklauf (GND)
Relais 4 Schließerkontakt
Relais 4 Öffnerkontakt
Relais 4 Mittelkontakt
TB3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7ME39400AL04 TB3 E/A Relaisverdrahtung
A.2 E/A-Anschlüsse und -Verdrahtung
Beschreibung Funktion
Nur 2-Pfad-Gerät
Relais 1 Alarm- oder
Steuerfunktionen
eingestellt mit K3.
DGND
Relais 2 Alarm- oder
Steuerfunktionen
eingestellt mit K3.
Relais 3 Alarm- oder
Steuerfunktionen
eingestellt mit K3.
DGND
Relais 4 Alarm- oder
Steuerfunktionen
eingestellt mit K3.
Anhang
Funktion
Nur 4-Pfad-Gerät
Alarm- oder
Steuerfunktionen
eingestellt mit K5.
Alarm- oder
Steuerfunktionen
eingestellt mit K5.
Alarm- oder
Steuerfunktionen
eingestellt mit K5.
Alarm- oder
Steuerfunktionen
eingestellt mit K5.
163
