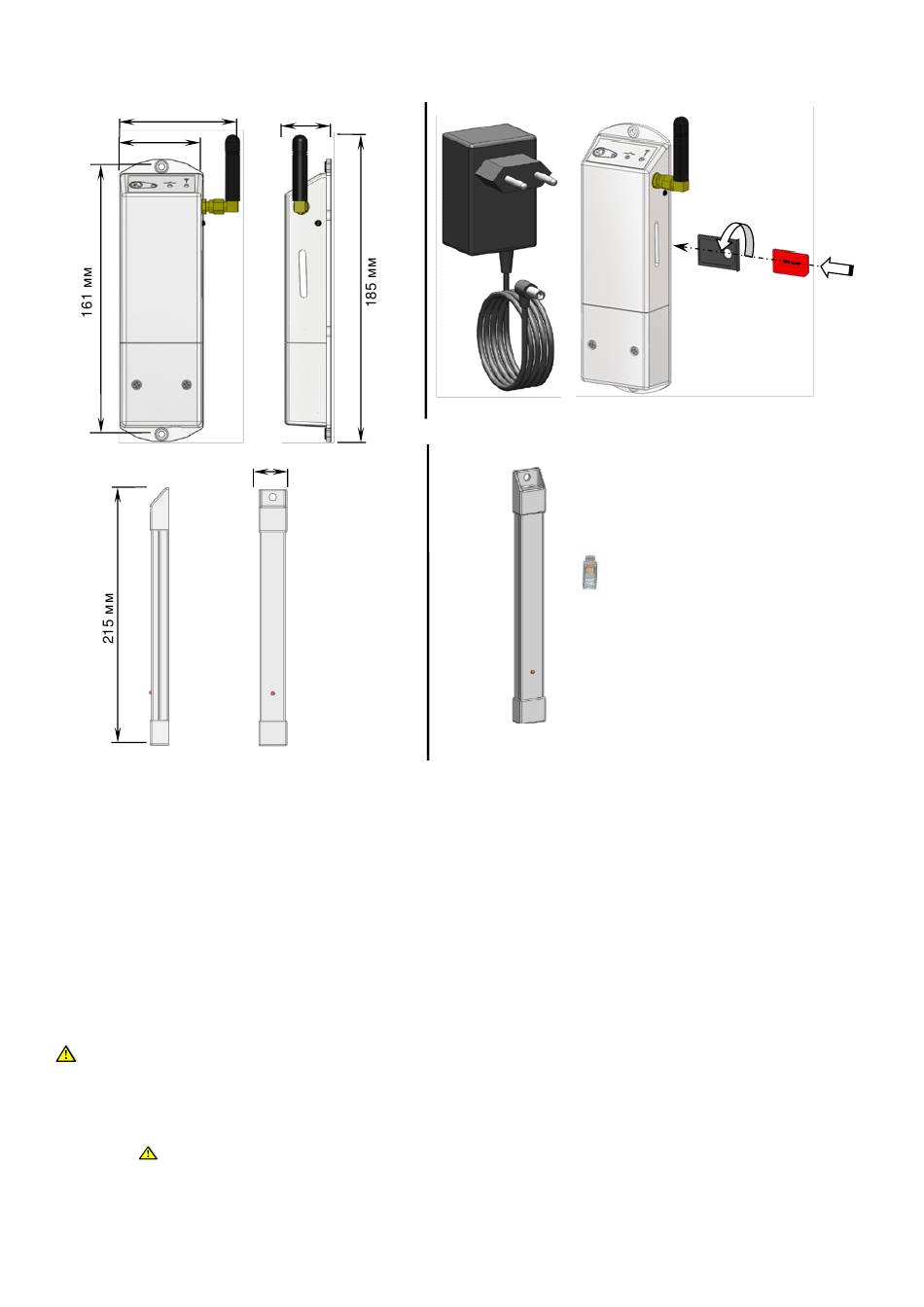

5 Габариты
72 мм
50 мм
6 Установка и схема электрического соединения
Установка
6.1
GSM модуль устанавливают на стабильное основание (например, стену). С этой целью нет
необходимости прибор разбирать, прикрепляют его при помощи подходящих винтов и шурупов.
RF антенну крепят непосредственно на прочное основание (например, стену). С этой целью нет
необходимости прибор разбирать, прикрепляют его при помощи подходящих винтов и шурупов или
клейкой частью, лентой, имеющейся с задней стороны антенны.
Установите и прикрепите GSM модуль и RF антенну следующим способом:
Перед установкой своих приборов ознакомьтесь с правильной схемой соединения, только так
будет обеспечена их оптимальная функциональность.
До установки GSM модуля V27 надо сначала выбрать способ коммуникации с
-
центральным блоком V24, либо при помощи связи через шину либо через RF антенну.
Внимание! Не применяйте оба способа связи одновременно.
27 мм
22 мм
