- Der Empfänger und die RF-Antenne sind im Abstand von mindestens 50 cm von sämtli-
chen anderen elektrischen oder drahtlosen Geräten anzubringen, z.B. Wi-Fi Router,
elektrischer Paneel...
- Der Empfänger und die RF-Antenne können auf keine metallischen Komponenten oder
innerhalb von diesen (Schrank) situiert werden, damit es zu keiner Dämpfung des GSM
Signals kommt.
- Vor Anschluss des Busses ist die Hauptspannungsquelle des GSM Moduls V27 und der
Zentraleinheit V24 unbedingt abzutrennen.

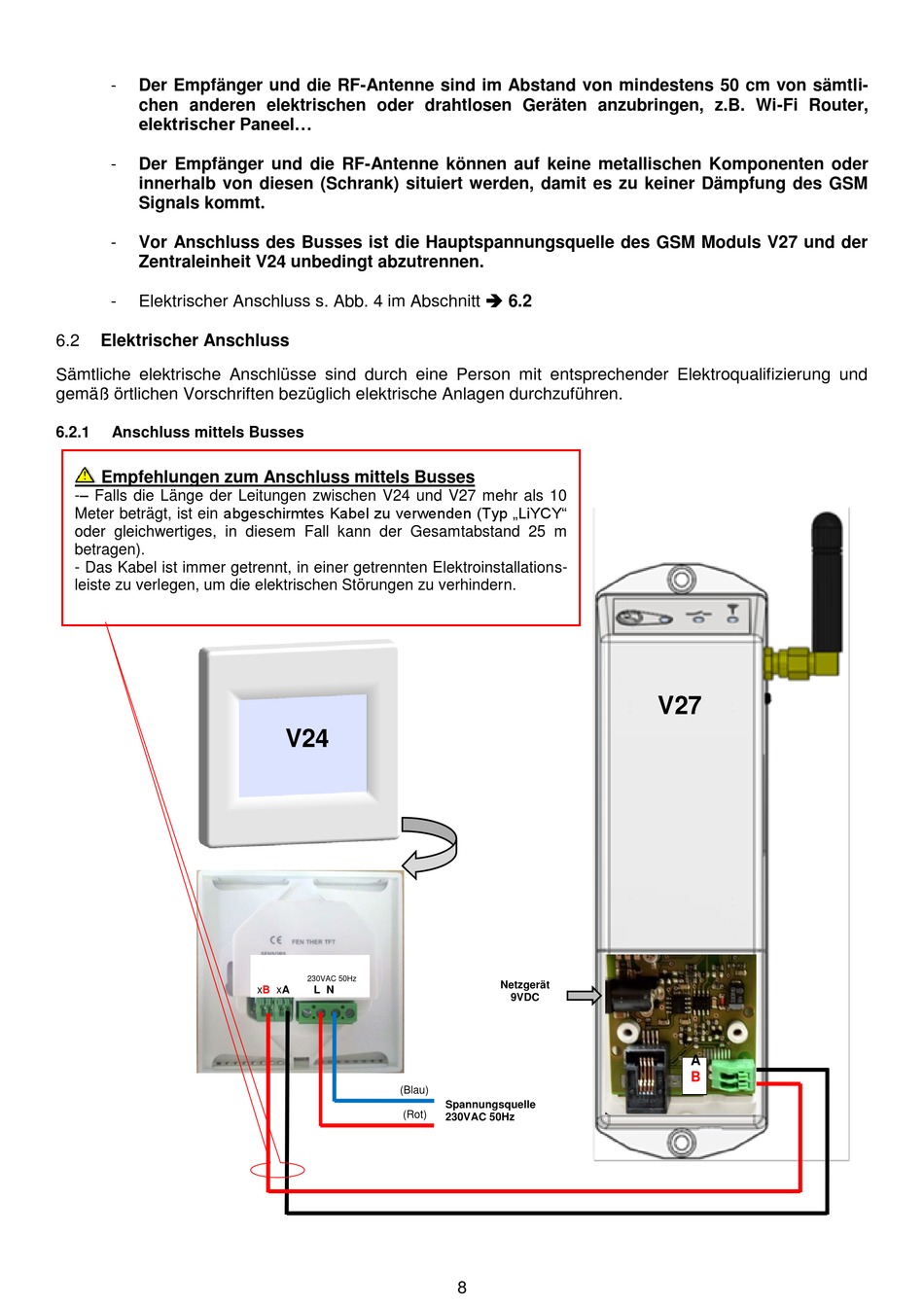

Elektrischer Anschluss s. Abb. 4 im Abschnitt  6.2
-
6.2

Elektrischer Anschluss

Sämtliche elektrische Anschlüsse sind durch eine Person mit entsprechender Elektroqualifizierung und
gemäß örtlichen Vorschriften bezüglich elektrische Anlagen durchzuführen.
6.2.1

Anschluss mittels Busses

Empfehlungen zum Anschluss mittels Busses
-– Falls die Länge der Leitungen zwischen V24 und V27 mehr als 10
Meter beträgt, ist ein abgeschirmtes Kabel zu verwenden (Typ „LiYCY"
oder gleichwertiges, in diesem Fall kann der Gesamtabstand 25 m
betragen).
- Das Kabel ist immer getrennt, in einer getrennten Elektroinstallations-
leiste zu verlegen, um die elektrischen Störungen zu verhindern.
V24
230VAC 50Hz
xB xA L N
(Blau)
(Rot)
Netzgerät
9VDC
Spannungsquelle
230VAC 50Hz
8
V27
A
B
