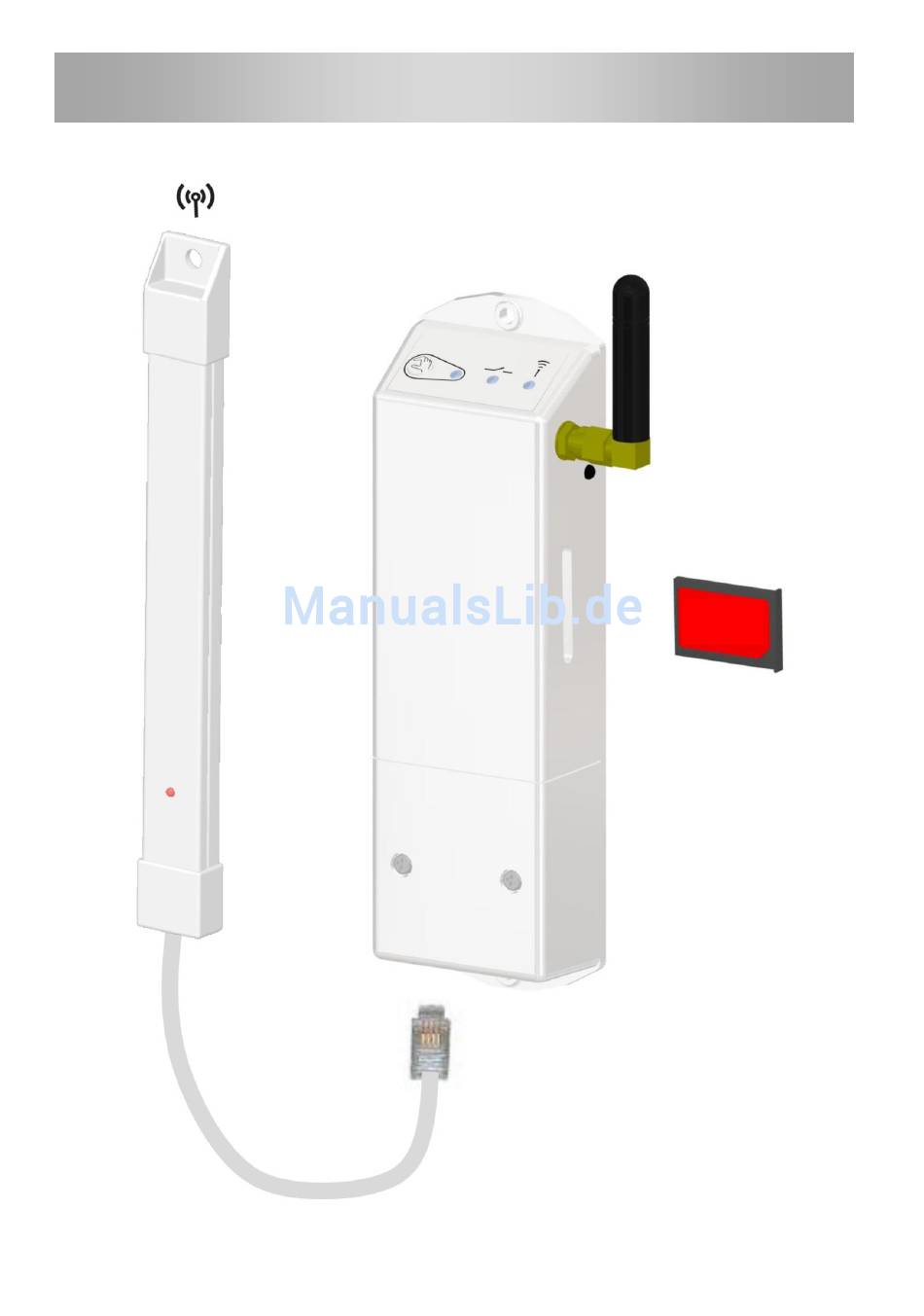

- Seite 1 N556/R00 (31.05.13) Modul V27 SIM-Karte...
- Seite 2 INSTALLATIONS- und BENUTZERHANDBUCH GSM Modul ---------------------------------------------------------------------------------- 3-18...
-
Seite 3: Inhaltsverzeichnis
WICHTIG! Die die Installation durchführende Person ist verpflichtet, diese Installations- und Betriebsanleitung vor Arbeitsbeginn sorgfältig zu lesen und sich zu vergewissern, dass sie sämtliche hier angeführte Anweisun- gen versteht; ebenso ist sie verpflichtet, diese Anweisungen zu respektieren. Bei Arbeit mit der Steuerung sollten sämtliche in dieser Installations- und Betriebsanleitung angeführten Anweisungen respektiert werden. -
Seite 4: Gerät
Der GSM Modul V27 ermöglicht, Ihre elektrische Heizung Serie „V“ mittels eines GSM-Telefons (SMS) fern zu steuern. Der GSM Modul V27 wird in der Kombination mit der Zentraleinheit V24 verwendet; an diese Einheit kann er drahtlos bei Verwendung der RF-Antenne angeschlossen werden oder die Kommunikation kann mittels des Busses erfolgen. -
Seite 5: Display (Led)
4 Display (LED) Taste 5s: Initialisierung (RF oder Bus) LED des GSM Netzes 10s: Rücksetzen AUS: Kein Signal von Blinkt: GSM Signal wurde ent- LED Kommunikation deckt * Grün: Initialisierung RF/Bus Leuchtet: standardmäßig Rot: Blinkt (regelmäßig): Fehler der Kommunikation mittels * Empfangsgüte: Busses 1 Blinken =>... -
Seite 6: Abmessungen
5 Abmessungen 72 mm 27 mm 50 mm 22 mm 6 Installation und elektrischer Anschluss Installation Der GSM Modul kann direkt auf einen festen Untergrund (z.B. Wand) installiert werden. Dazu ist es nicht nötig, das Produkt zu demontieren, es sollte mittels entsprechende Schrauben und Holzschrauben befes- tigt werden. -
Seite 7: Elektrischer Anschluss
Beachten, dass die beiden Kommunikationsweisen nicht gleichzeitig verwendet wer- den. Der Empfänger und die RF-Antenne sind im Abstand von mindestens 50 cm von sämtli- chen anderen elektrischen oder drahtlosen Geräten anzubringen, z.B. Wi-Fi Router, elekt- rischer Paneel… Der Empfänger und die RF-Antenne können auf keine metallischen Komponenten oder innerhalb von diesen (Schrank) situiert werden, damit es zu keiner Dämpfung des GSM Signals kommt. -
Seite 8: Anschluss Mittels Busses
6.2.1 Anschluss mittels Busses Empfehlungen zum Anschluss mittels Busses -– Falls die Länge der Leitungen zwischen V24 und V27 mehr als 10 Meter beträgt, ist ein abgeschirmtes Kabel zu verwenden (Typ „LiYCY“ oder gleichwertiges, in diesem Fall kann der Gesamtabstand 25 m betragen). -
Seite 9: Rf-Anschluss
6.2.2 RF-Anschluss Empfehlungen zur Installation der RF- Antenne - Instruktionen für die höchste Empfangsgüte: - Für den RF-Empfang ist vertikale Position mehr geeignet. - Den Abstand von mindesten 50 cm von sämtlichen metallischen Oberflächen (elektrische Dose) oder vertikalen Metallröhren bevorzugen. - Falls sich die Zentraleinheit V24 in einem mehrge- schossigen Haus im ersten Stockwerk befindet, versuchen Sie die Antenne möglichst hoch anzu-... -
Seite 10: Erste Inbetriebnahme - Sim-Karte In Den Gsm Modul Einlegen Und Funktionsfähigkeit Kontrollieren
Erste Inbetriebnahme – SIM-Karte in den GSM Modul einlegen und Funktionsfähigkeit kontrol- lieren Die Spannungsquelle des GSM Moduls abtrennen Die SIM Karte (*ohne PIN-Code) in die rechte Seite des Moduls einlegen (s. Abbildung unten) * Für die Deaktivierung des PIN-Codes ist ein Mobiltelefon zu verwenden. Falls GSM für drahtlose Kommunikation verwendet wird, ist die Steckverbindung der RF- Antenne RJ45 in die GSM Einheit einzulegen. -
Seite 11: Beschreibung Der Kontrollemöglichkeiten Mittels Sms
7 Beschreibung der Kontrollemöglichkeiten mittels SMS Mit Ihrem GSM Modul können sie verschiedene SMS Nachrichten ausnutzen, Sie können allgemeine In- formationen oder Informationen über eine bestimmte Zone bekommen, Einstellungen der Zimmer än- dern…. Zwecks Versands von SMS-Meldungen ist die Telefonnummer im internationalen Format einzugeben. Beispiel: +420xxxxxxxxx. -
Seite 12: Sms = Zustand Der Zonen
SMS = Zustand der Zonen Die Informationen über eine bestimmte Zone bekommen Sie nach Versand einer SMS Nachricht mit der Nummer der geforderten Zone „Zxx“ Ihrem GSM Modul. Beispiel 1 : Z1 (Zone Ein/Aus) Der Modul sollte dann mit einer solchen SMS Nachricht antworten: Name der Zone „Wohnzimmer“, es wird der Name angezeigt, den Sie in Ihrer Zent- Z1= Living room raleinheit V24 gewählt haben (der Name ist immer in Englisch). - Seite 13 Beispiel 2: Z1 (Regelungszone) Der Modul sollte dann mit einer solchen SMS Nachricht antworten: Name der Zone „Wohnzimmer“, es wird der Name angezeigt, den Sie in Ihrer Zent- raleinheit V24 gewählt haben (der Name ist immer in Englisch). Stand der Zone, Ok =>...
-
Seite 14: Sms = Urlaub
SMS = Vacation (Urlaub) Der Modul sollte dann mit einer solchen SMS Nachricht antworten: Stand der Funktion Urlaub. = 1 => Funktion Urlaub aktiviert (durch die Zentraleinheit V24 oder mittels SMS) Beispiel = 0 => Funktion Urlaub deaktiviert. Bemerkung: HOLIDAY=0 Es wird Ihnen möglich sein, das Rückkehrdatum zu ändern. -
Seite 15: Beschreibung Der Sms Überwachung Der Zonen
8 Beschreibung der SMS Überwachung der Zonen Um die SMS-Nachrichten mit Hinweis im Falle eines Ereignisses in einer der Zonen bekommen zu können, aktivieren Sie diese Funktion in der Zentraleinheit V24 und geben Sie die Telefonnummer ein, an die SMS gesendet werden soll (nähere Informationen sind im Merkplatt zu V24 zu finden). -
Seite 16: Störungen Des Systems
Warnungs-SMS Informations-SMS GSM Ok! WARNING ! Power supply Power is back. failure Störungen des Systems Weil in Ihrem GSM Modul die Überwachungsfunktion integriert ist, ist er imstande, Ihnen eine SMS über Zustand zu senden, falls ein Problem mit Ihrem Gerät auftritt. WARNING! MODBUS communication... -
Seite 17: Technische Charakteristik
10 Technische Charakteristik 0 - 50 °C Betriebstemperatur: -20 – 50°C Transporttemperatur: Klasse II – IP 20 Elektrischer Schutz: 100-240Vac 50-60Hz / 9Vdc 0.67A (gelieferter Adapter) Einspeisung: Energieverbrauch ~3VA Slot für übliche offene SIM-Karte (ohne PIN-Code) SIM-Karte (kein Bestandteil der Lieferung) SIM-Karte (3V) oder USIM-Karte (1.8V) mittels GSM/SMS aus standardmäßigem Mobiltelefon... -
Seite 18: Beseitigung Der Probleme Und Ihre Lösung
11 Beseitigung der Probleme und ihre Lösung Nach Initialisierungszeit zeigt Ihr GSM Modul das Ergebnis der Funktion Automatische Kontrolle an, die LED signalisiert üblichen Zustand oder ermittelten Fehler. Während der Initialisierungsdauer blinken 2 Kommunikations-LED & SMS LED (wechselweise grün / rot) Netz-LED Komm.-LED SMS / GSM...
