Temperaturregelung des angeschlossenen
Geräts
BESCHRIEBUNG DER
BEDIENUNGSELEMENTE
= Auswahl der Funktion
= Auswahl der Temperatur
= Bestätigung (ENTER), Informationen
über erwünschte Temperatur (PO:t), aktuelle
Zeit/Temperatur (CL:O/tE:P), Summe der
Betriebsstunden (SU:MA) und Tag (dE:n)
= Einstellung der Temperatur, Zeit,
Funktion

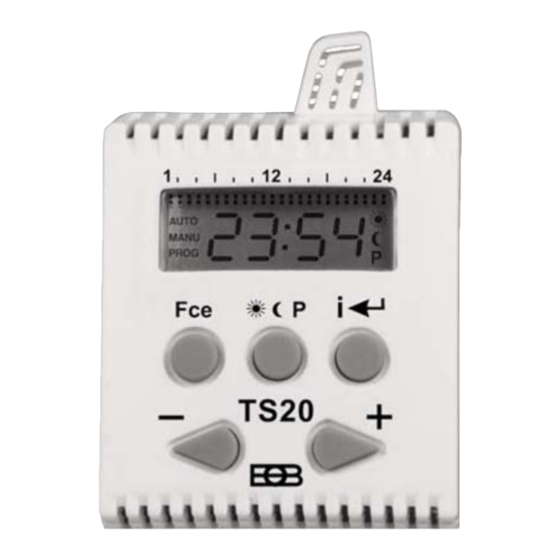

THERMISCH
GESCHALTETE
STECKDOSE
PH-TS20
Verwendungsbeispiele:
Elektrische Heizplatten
Elektrische Heizleiter
N405/R01 (09.02.11)
Konvektorgeräte
Werbung
Verwandte Anleitungen für Fenix PH-TS20
Inhaltszusammenfassung für Fenix PH-TS20
- Seite 1 N405/R01 (09.02.11) Temperaturregelung des angeschlossenen THERMISCH Geräts GESCHALTETE STECKDOSE PH-TS20 BESCHRIEBUNG DER Verwendungsbeispiele: BEDIENUNGSELEMENTE Elektrische Heizplatten Konvektorgeräte = Auswahl der Funktion Elektrische Heizleiter = Auswahl der Temperatur = Bestätigung (ENTER), Informationen über erwünschte Temperatur (PO:t), aktuelle Zeit/Temperatur (CL:O/tE:P), Summe der...
-
Seite 3: Beschreibung Des Displays
Die Einrichtungen, die wir regulieren wollen, mit einfacher Einführung in die Steckdose PH-TS20 anschließen. Falls keine Angaben auf dem Display angezeigt werden, ist die PH-TS20 in die Steckdose von 230V/50Hz anzuschließen und für die Zeit von ca. 12 Stunden aufladen zu lassen. - Seite 4 Einstellung der Parameter (Festwerte) – Fce „PAr“ PA:r1 mögliche Anzeige auf dem Display die Taste betätigen und mit den Tasten die Funktion PAr (PARAMETERS-PARAMETER) auswählen. Mit der Taste bestätigen. Auf dem LCD wird PA:r1 angezeigt; mit der Taste bestätigen und mit den Tasten die mögliche Anzeigung auf dem Display im Grundmodus auswählen.
- Seite 5 Funktion AUTO auswählen. Kurzeitige Änderung der Temperatur im Modus AUTO: Mit einfacher Betätigung der Taste im Modus AUT die erwünschte Temperatur kurzeitig ändern, diese Temperatur wird von der PH-TS20 bis zu nächster vom Programm gegebener Temperaturänderung erhalten.
- Seite 6 Funktion „OFF“ (OFF-AUS) Die Taste betätigen, mit den Tasten die Funktion OF:F auswählen und mit der Taste bestätigen. So wird die Steckdose ständig ausgeschaltet. In diesem Modus erscheinen die Anschrift OF:F und die Angabe über aktuelle Temperatur/Zeit wechselweise auf dem Display. Um diese Funktion zu annullieren, die Taste betätigen und mit den Tasten ein anderes Modus...
- Seite 7 Thermisch geschaltete Steckdose PH-TS20 TS 20 ist thermisch geschaltete Digitalsteckdose zu automatischer Regelung der elektrischen Heizsysteme (Konvektoren, Handtuchtrockner, Kamine) in Familienhäusern, Wohnungen, Büros. Es ist möglich bis sechs Zeitintervalle mit drei Temperaturebenen für jeden Tag einzustellen. Weitere Vorteile: für jeden Tag ein anderes Temperaturprogramm mögliche Einstellung vor drei Temperaturebenen (...
