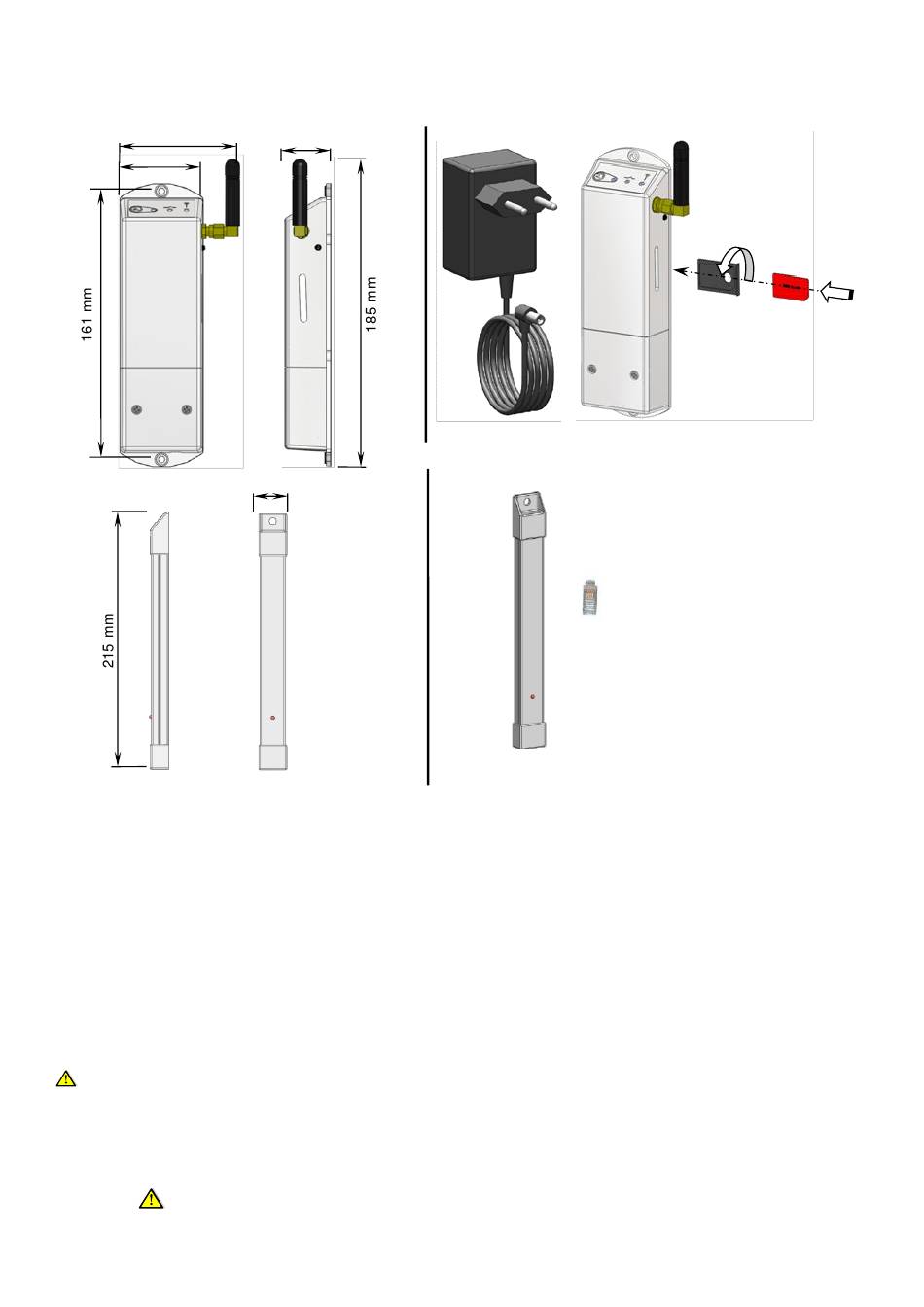

5 Medidas

72 mm
50 mm
6 Instalación y conexión eléctrica
6.1 Instalación
El módulo GSM puede instalarse directamente en una base fija (p. ej. en la pared). Para tal fin no es
necesario desmontar el producto, se fija con tornillos y tirafondos.
La antena RF puede instalarse directamente en una base fija (p. ej. en la pared). Para tal fin no es
necesario desmontar el producto, se fija con tornillos y tirafondos o mediante una parte adhesiva, cinta
colocada al dorso de la antena.
El módulo GSM y la antena RF se fijan y se instalan según las siguientes reglas:
Antes de empezar a instalar sus productos es necesario poner antención en el procedimiento correcto
de la conexión para garantizar su funcionamiento óptimo.
- Para la instalación y uso del módulo GSM V27 es necesario elegir la forma de comunicación
con la unidad central V24, o mediante la comunicación a través de la barra colectora o por la
antena RF.
Atención! Debe evitarse el uso de las dos maneras de conexión al mismo tiempo.
27 mm
22 mm
