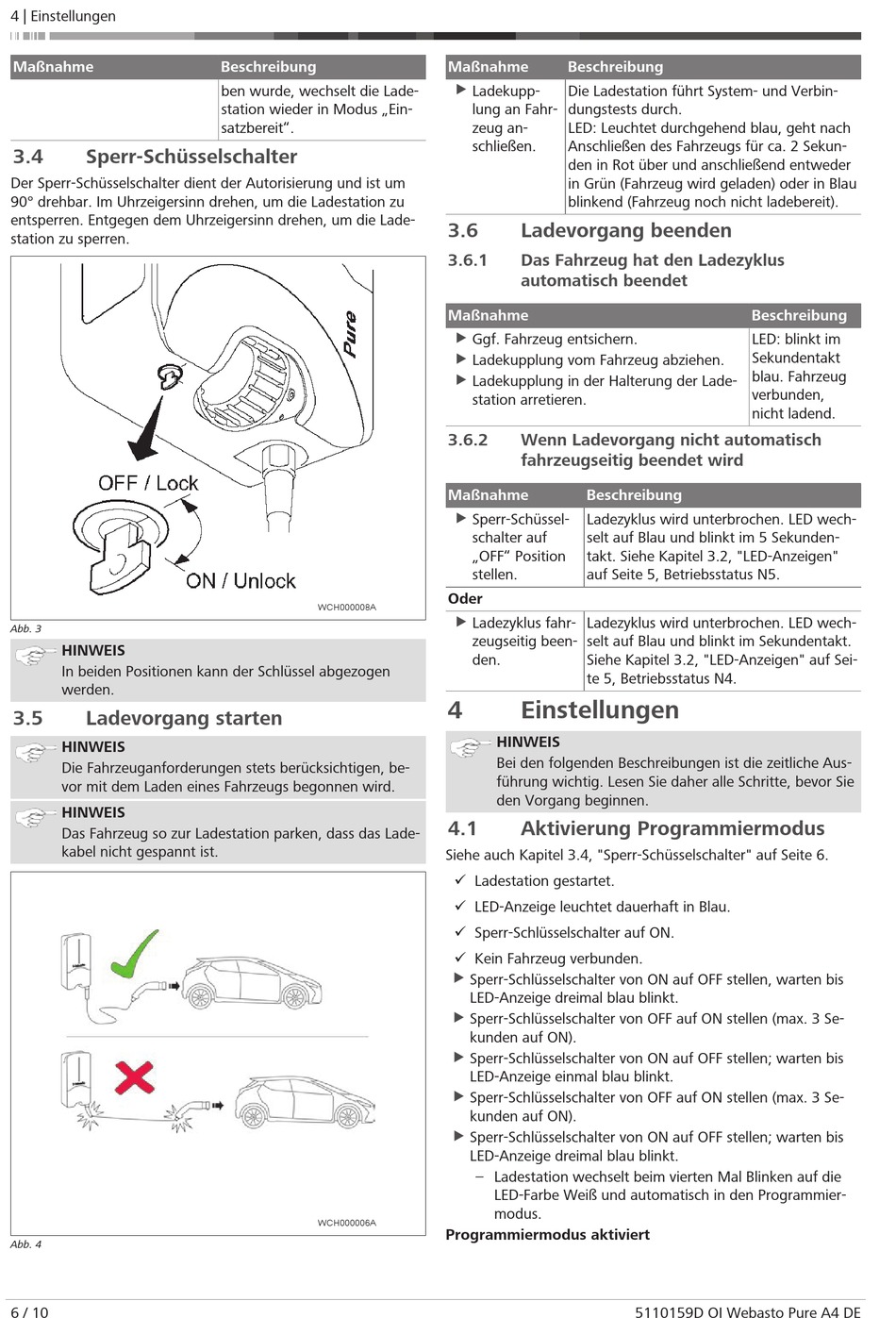

4 | Einstellungen

Maßnahme
3.4 Sperr-Schüsselschalter
Der Sperr-Schüsselschalter dient der Autorisierung und ist um
90° drehbar. Im Uhrzeigersinn drehen, um die Ladestation zu
entsperren. Entgegen dem Uhrzeigersinn drehen, um die Lade-
station zu sperren.
Abb. 3
HINWEIS
In beiden Positionen kann der Schlüssel abgezogen
werden.
3.5

Ladevorgang starten

HINWEIS
Die Fahrzeuganforderungen stets berücksichtigen, be-
vor mit dem Laden eines Fahrzeugs begonnen wird.
HINWEIS
Das Fahrzeug so zur Ladestation parken, dass das Lade-
kabel nicht gespannt ist.
Abb. 4
6 / 10
Beschreibung
ben wurde, wechselt die Lade-
station wieder in Modus „Ein-
satzbereit".
WCH000008A
WCH000006A
Maßnahme Beschreibung
u Ladekupp- Die Ladestation führt System- und Verbin-
lung an Fahr- dungstests durch.
zeug an- LED: Leuchtet durchgehend blau, geht nach
schließen. Anschließen des Fahrzeugs für ca. 2 Sekun-
den in Rot über und anschließend entweder
in Grün (Fahrzeug wird geladen) oder in Blau
blinkend (Fahrzeug noch nicht ladebereit).
3.6

Ladevorgang beenden

3.6.1 Das Fahrzeug hat den Ladezyklus
automatisch beendet
Maßnahme
u
Ggf. Fahrzeug entsichern.
u Ladekupplung vom Fahrzeug abziehen.
u Ladekupplung in der Halterung der Lade-
station arretieren.
3.6.2 Wenn Ladevorgang nicht automatisch
fahrzeugseitig beendet wird
Maßnahme Beschreibung
u Sperr-Schüssel- Ladezyklus wird unterbrochen. LED wech-
schalter auf selt auf Blau und blinkt im 5 Sekunden-
„OFF" Position takt. Siehe Kapitel 3.2, "LED-Anzeigen"
stellen. auf Seite 5, Betriebsstatus N5.
Oder
u
Ladezyklus fahr- Ladezyklus wird unterbrochen. LED wech-
zeugseitig been- selt auf Blau und blinkt im Sekundentakt.
den. Siehe Kapitel 3.2, "LED-Anzeigen" auf Sei-
te 5, Betriebsstatus N4.
4 Einstellungen
HINWEIS
Bei den folgenden Beschreibungen ist die zeitliche Aus-
führung wichtig. Lesen Sie daher alle Schritte, bevor Sie
den Vorgang beginnen.
4.1

Aktivierung Programmiermodus

Siehe auch Kapitel 3.4, "Sperr-Schüsselschalter" auf Seite 6.
ü Ladestation gestartet.
ü LED-Anzeige leuchtet dauerhaft in Blau.
ü Sperr-Schlüsselschalter auf ON.
ü Kein Fahrzeug verbunden.
u
Sperr-Schlüsselschalter von ON auf OFF stellen, warten bis
LED-Anzeige dreimal blau blinkt.
u
Sperr-Schlüsselschalter von OFF auf ON stellen (max. 3 Se-
kunden auf ON).
u Sperr-Schlüsselschalter von ON auf OFF stellen; warten bis
LED-Anzeige einmal blau blinkt.
u Sperr-Schlüsselschalter von OFF auf ON stellen (max. 3 Se-
kunden auf ON).
u
Sperr-Schlüsselschalter von ON auf OFF stellen; warten bis
LED-Anzeige dreimal blau blinkt.
– Ladestation wechselt beim vierten Mal Blinken auf die
LED-Farbe Weiß und automatisch in den Programmier-
modus.
Programmiermodus aktiviert
Beschreibung
LED: blinkt im
Sekundentakt
blau. Fahrzeug
verbunden,
nicht ladend.
5110159D OI Webasto Pure A4 DE
