Anwendung
CE1N3022de
2014-04-04

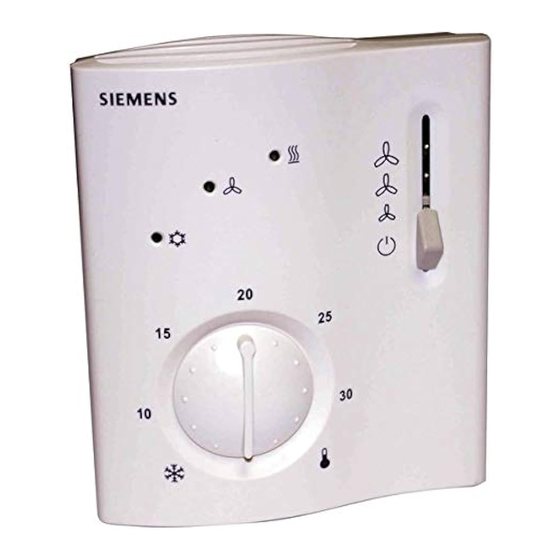

Raumtemperaturregler
für Zwei-Rohr-Gebläsekonvektoren mit elektrischem Heizelement
Ausgänge für Ein/Aus-Ventil-Stellantrieb und elektrisches Heizelement
Ausgänge für dreistufigen Ventilator
Regelung wahlweise nach der Raum- oder Rücklufttemperatur
Automatische Heiz- und Kühlbetrieb-Umschaltung
Betriebsarten Normal-, Energiespar-, Frostschutzbetrieb bzw. AUS
Betriebsarten-Umschaltkontakteingang für Fernschaltung
Regelparameter wählbar
Betriebsspannung AC 230 V
Typische Anwendungen:
·
Regeln der Raumtemperatur in Einzelräumen, die mittels Zwei-Rohr-
Gebläsekonvektoren mit elektrischem Heizelement geheizt oder gekühlt werden
sollen.
·
Öffnen oder Schliessen eines Ventils
·
Ein- und Ausschalten eines elektrischen Heizelementes
·
Schalten eines dreistufigen Ventilators.
3
RCC20
Building Technologies
022
Werbung
Verwandte Anleitungen für Siemens RCC20
Inhaltszusammenfassung für Siemens RCC20
- Seite 1 Raumtemperaturregler RCC20 für Zwei-Rohr-Gebläsekonvektoren mit elektrischem Heizelement Ausgänge für Ein/Aus-Ventil-Stellantrieb und elektrisches Heizelement Ausgänge für dreistufigen Ventilator Regelung wahlweise nach der Raum- oder Rücklufttemperatur Automatische Heiz- und Kühlbetrieb-Umschaltung Betriebsarten Normal-, Energiespar-, Frostschutzbetrieb bzw. AUS Betriebsarten-Umschaltkontakteingang für Fernschaltung Regelparameter wählbar Betriebsspannung AC 230 V...
- Seite 2 Ventilator noch während 30 Sekunden nach Ausschalten des Elementes nach. In dieser Zeit blinkt die LED des Ventilators. Der RCC20 kann in einem Fehlerfall keine Sicherheitsfunktion des elektrischen Heiz- elementes übernehmen, deshalb muss dieses mit einem separaten Sicherheitsgerät (Überhitzungsschutz) ausgerüstet sein.
- Seite 3 ½ SDH ½ SDH ½ SDH Kühlbetrieb (Kaltwasser) (DIP-Schalter 8 = OFF) T[°C] Raumtemperatur Stellgrösse «Elektroheizung» Totzone Sollwert «Raumtemperatur» Schaltdifferenz bei Heizbetrieb T [°C] Schaltdifferenz bei Kühlbetrieb Stellgrösse «Ventil» ½ SDC ½ SDC Sollwertdifferenz 3/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
- Seite 4 Raumtemperatur unter 8 °C und ist der DIP-Schalter 4 auf OFF, wird der Frostschutz- betrieb wirksam. Der Kontaktwirksinn (Öffner oder Schliesser) ist einstellbar. Bestellung Bei Bestellung sind Name und Typenbezeichnung anzugeben. Temperaturfühler QAH11.1 (als Rückluft- und Changeover-Fühler verwendbar), Changeover-Montagesatz und Zonenventil sind separat zu bestellen. 4/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
- Seite 5 QAA32 1747 Changeover-Montagesatz ARG86.3 1840 Elektromotorischer Antrieb (2 Punkt) SFA21... 4863 Thermischer Antrieb (für Heizkörper-Ventil) STA21... 4893 Thermischer Antrieb (für Kleinventil 2,5 mm) STP21... 4878 *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. 5/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
- Seite 6 Frostschutzfunktion freigegeben Schaltdifferenz 1 K im Heizbetrieb 4 K im Heizbetrieb 0.5 K im Kühlbetrieb 2 K im Kühlbetrieb Totzone im Normalbetrieb Sollwertdifferenz Elektrisches Heizelement Wirksam im Kühlbetrieb Unwirksam im Kühlbetrieb 1) Werkeinstellung 6/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
- Seite 7 (Q1, Q2, Q3, Y11, Y12, Y21) Brand- und Verletzungsgefahr durch Kurzschluss! · Verwendete Leiterquerschnitte gemäss den örtlichen Vorschriften auf den Bemes- sungswert des vorgeschalteten Überstromschutzorgans anpassen. Dem Gerät liegt eine Montageanleitung bei. 7/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
- Seite 8 IEC 60721-3-3 Temperatur Klasse 3K5 Feuchte 0...+50 °C <95 % rel. F. Transport nach IEC 60721-3-2 Klimatische Bedingungen Klasse 2K3 - 25...+70 °C Temperatur Feuchte <95 % rel. F. Mechanische Bedingungen Klasse 2M2 8/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
-
Seite 9: Anschlussschaltplan
Ventile) Steuerausgang «Elektroheizung» AC 230 V Anschlussschaltplan B1 Rückluftfühler (Temperaturfühler QAH11.1) B2 Changeover-Fühler (Temperaturfühler QAH11.1 + Changeover-Montagesatz ARG86.3) E1 Elektrisches Heizelement M1 3-stufiger Ventilator N1 Raumtemperaturregler RCC20 S1 Externer Betriebsarten-Umschalter Y1 Zonenventil MVE..., MXE... 9/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies... - Seite 10 Massbilder Gerät/Bodenplatte 42,8 96,6 ã2004-2014 Siemens Schweiz AG Änderungen vorbehalten 10/10 Siemens Raumtemperaturregler CE1N3022de Building Technologies 2014-04-04...
