Bedienungsanleitung

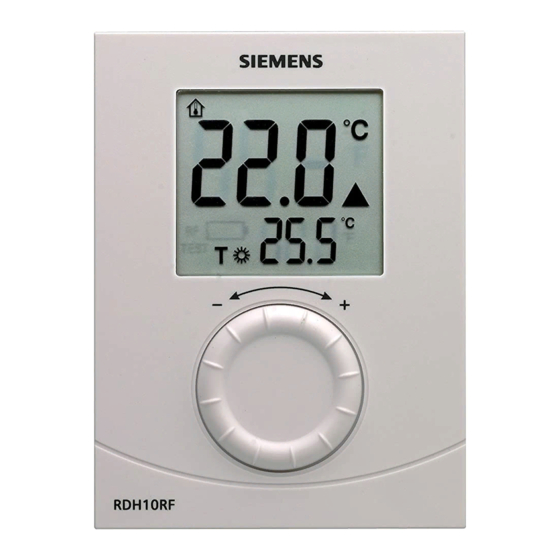

Das RDH10RF/SET besteht aus einem drahtlosen Raumtemperaturregler RDH10RF und einem Empfänger
RCR10/433. Der RDH10RF ist ein Raumtemperaturregler mit dem für einen Raum die ideale Temperatur (Sollwert)
zu den gewünschten Zeiten einstellt werden kann. Zur einfachen Temperaturregelung dient ein ergonomischer
Einstellknopf.
Anzeige
Aktuelle Raumtemperatur in ºC
Das Gerät regelt auf die gewählte
Komforttemperatur
Anzeige Wärmebedarf
Batterien ersetzen
Erscheint während der Testphase auf
RF
TEST
der Anzeige
Batteriefach
Zwei Alkalibatterien Typ AA, 1.5 V
Inbetriebnahme
• Die schwarzen Isolierstreifen an beiden mitgelieferten Batterien müssen entfernt werden. Die
Position der Batterien ist zu überprüfen (Polarität)
• Sind keine Batterien vorhanden, sind zwei Alkalibatterien Typ AA ins Batteriefach
einzusetzen
B3070de / 01.03.2010
RDH10RF/SET
Einstellkopf
Zum Wählen des
Raumtemperatur-
Sollwerts
Änderungen vorbehalten
Erstes Aufstarten
Sind die Batterien eingesetzt, erscheinen alle
Symbole für etwa zwei Sekunden auf der Anzeige.
Einstellen der gewünschten
Raumtemperatur
• Drehen des Einstellknopfes im
Gegenuhrzeigersinn, um die Temperatur zu
reduzieren, im Uhrzeigersinn, um sie zu erhöhen
(in Schritten von 0.5 °C)
• Die gewünschte Temperatur erscheint auf der
Anzeige neben dem Symbol der
Komforttemperatur
Ersetzen der Batterien
1.
Es werden zwei Alkalibatterien vom Typ AA, 1,5 V benötigt
2.
Batteriehalterung heraus nehmen und die alten Batterien entfernen.
Neue Batterien einlegen und Batteriehalterung wieder in die richtige
Position schieben
Die alten, eingestellten Werte müssen überprüft werden!
3.
Entsorgen der alten Batterien gemäss Umweltvorschriften
Energiespartipps ohne Komforteinbussen
•
Raumtemperatur nicht über 21 ˚C
•
Stosslüftung: Durchlüften des Raumes für kurze Zeit, mit offenen
Fenstern und Türen
Siemens Building Technologies / HVAC Products
