Bedienungsanleitung
Der RDE100.1RFS besteht aus einem drahtlosen Raumthermostaten RDE100.1RF und einem Empfä nger RCR100RF.
Mit diesen Geräten kö nnnen Sie zu der von Ihnen gewünschten Zeit die ideale Raumtemperatur einstellen.
Verschiedene Schaltmuster kö nnen auf Ihre individuellen Bedürfnisse angepasst werden.

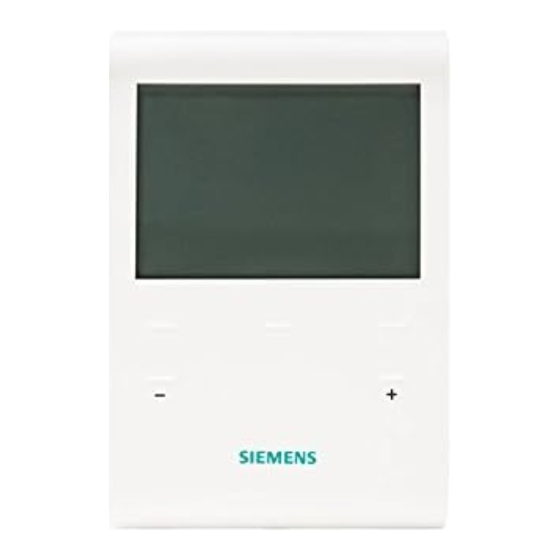

RDE100.1RF
RCR100RF
Möchten Sie die Uhrzeit und den Wochentag einstellen?
Set
Gehen Sie wie folgt vor:
Ok
Set drücken und
+
Ok drücken und die Uhrzeit blinkt zur Einstellung
–
–
+
oder
drücken, um die Uhrzeit einzustellen
Mode
Ok drücken, um die Eingabe zu bestätigen
Der Wochentag blinkt;
Ok drücken, um die Eingabe zu speichern
Mode drü cken, um die Eingabe zu verlassen oder kurz warten, bis das Programm wieder zur normalen Anzeige
zurückkehrt
1/4
Bedienungsanleitung
1 Anzeige
Batterien mü ssen ersetzt
werden
Frostschutz (Heizen) aktiv
Auto Timer-Betrieb
Anzeige und Einstellung
des Auto Timer
Komfortbetrieb
Economy-Betrieb
Zurück zu Normalbetrieb
Externer Eingang
freigegeben
Permanente
Sollwerteinstellung
Einstellung von
Wochentag und Uhrzeit
Einstellung Ferienbetrieb
2 Betriebsart ä ndern (Mode)
3 Einstellen (Set)
4 Ok
5 Wert senken
6 Wert erhöhen
7 Batteriehalterung
8. Anzeige der Datenübermittlung und des Betriebszustands (LED)
9. Initialisierung der drahtlosen Kommunikation mit dem Sender
(LEARN-Taste)
wählen
–
+
oder
drücken, um den gewünschten Tag zu wählen
CB1B1425de_02 / 2017-04-18
RDE100.1RFS
Uhrzeit
Morgen: 12-St-Format
Nachmittag: 12-St-Format
Bestätigung
Raumtemperatur in Grad
F
Fahrenheit
Raumtemperatur in Grad
C
Celsius
Tastensperre aktiv
Raumtemperatur,
Sollwert usw.
Anzeige der Zone
(Werkseinstellung = 1)
Heizung Ein
Wochentag 1 = Montag
Wochentag 7 = Sonntag
Timer-Balken
Aktuelle Raumtemperatur
Siemens Building Technologies
