Siemens RCR10-868 Bedienungsanleitung

Bedienungsanleitung
REV24RF.. - der 7-Tage Funk-Raumtemperaturregler für die richtige Temperatur zur richtigen Zeit. Alle
Werkeinstellungen bieten bereits optimalen Wohnkomfort. Die Anpassung des Reglers an Ihre individuellen
Bedürfnisse ist durch die Benutzerführung mit Klartextanzeige und Programmwahl-Schieber sehr einfach.
REV24RF.. (Regler mit Funksender) ist ein kabelloses Gerät, welches an der Wand montiert oder mit der
mitgelieferten Standvorrichtung frei im Raum platziert werden kann.
Das Frequenzband von 868 MHz ist gegenüber externen Störungen weitgehend unempfindlich. Die Signal-
leistung erfüllt die gesetzlichen Vorschriften und ist soweit als möglich minimiert. Die Geräte sind in allen EU-
Staaten, Island, Norwegen und Schweiz zugelassen.
Bei der Platzierung der Geräte sind folgende Punkte zu beachten:
• Der Temperaturfühler im Regler muss die Raumtemperatur unverfälscht messen können (keine
Beeinflussung durch Sonneneinstrahlung und andere Wärme- bzw. Kältequellen).
• Distanz zwischen beiden Regler und Empfänger nicht grösser als 20 m oder 2 Stockwerke.
• Nicht in der Nähe von metallischen Gegenständen oder elektrischer Geräte platzieren, etc.

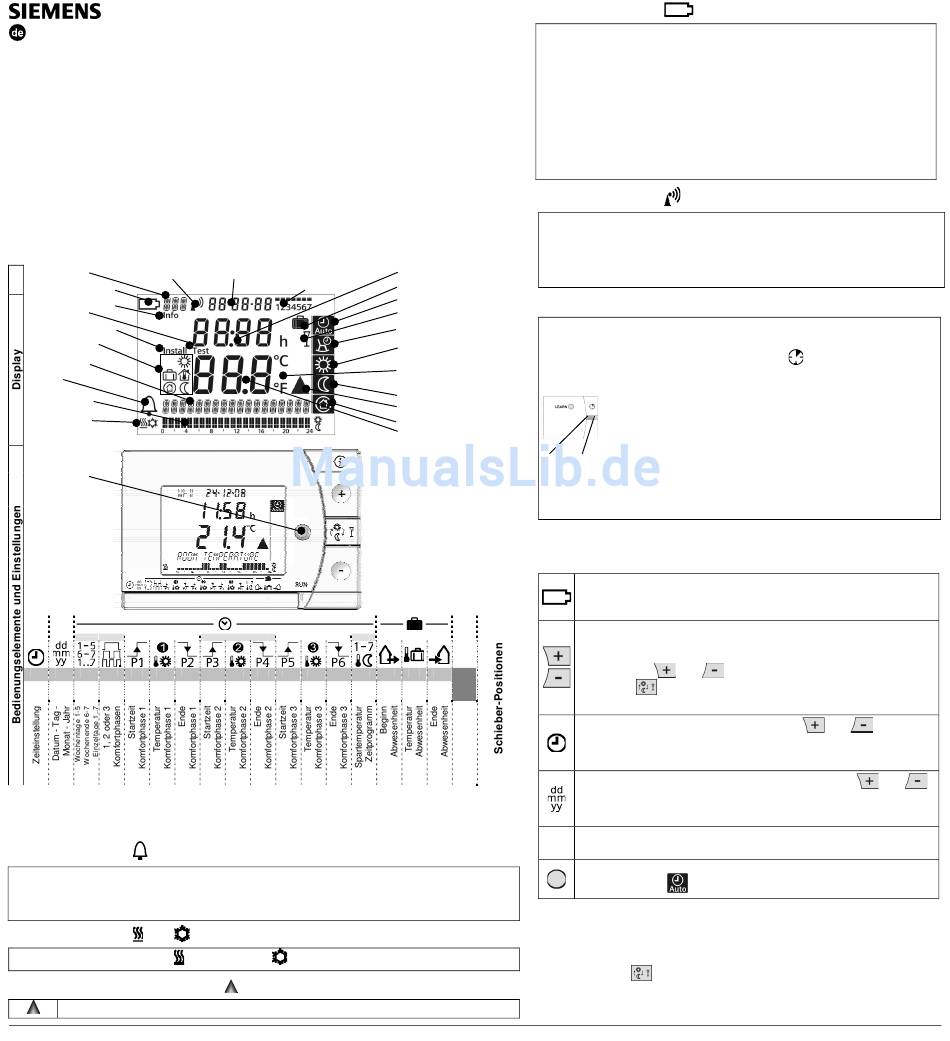

Wochentag Funkuhr
aktiv
Batterien wechseln
Informationsanzeige
Test Betrieb
Installationsbetrieb
Temperatur Sollwert
Symbole
Textanzeige
Alarm
Schaltmuster mit
Zeitposition
Kühlbetrieb /
Heizbetrieb
Betriebsarten-
wahltaste:
- Automatik
- Ausnahmetag
- Komfortbetrieb
- Energiespar-
betrieb
- Schutzbetrieb
1 2 3 4 5 6 7
Wird eine Einstellung von der gewählten Betriebsart nicht unterstützt, erscheint PASS in der Zeitanzeige.
Spezialsymbole im Display
Auf der Anzeige des Reglers können folgende Spezialsymbole erscheinen:
Erscheint das Symbol ?
Der Alarm zeigt eine Fehlfunktion an !
Drücken Sie die Info-Taste und prüfen Sie die Fehlermeldungen (z.B. Signal von Funkuhr, Funkverbindung
zum Empfänger etc). Kontaktieren Sie gegebenenfalls den Fachmann.
Erscheint das Symbol oder
Der Regler arbeitet im „Heizbetrieb" oder „Kühlbetrieb"
Erscheint ein rollendes Dreiecksymbol
Der Regler übermittelt ein Steuertelegramm an den Empfänger.
B2206de
Datum Einstellung: 1-5, 6-7, 1..7
Anzeige: 1..7
Info Taste
Werte erhöhen, Zeit einstellen
oder eine Auswahl treffen
Wechsel zwischen Komfort- und
Energiespartemperatur (aktiv
bis zum nächsten Schaltzeit-
punkt) und Party Funktion
Werte verkleinern, Zeit einstel-
len oder eine Auswahl treffen
Programmwahl-Schieber
8 9 10 11 12 13 14 15 16 17
?
.
?
REV24RF..
Erscheint das Symbol
Nach Erscheinen dieses Symbols müssen Sie innerhalb der nächsten
RCR10/868
3 Monate die Batterien wechseln.
Legen Sie 2 neue Alkaline-Batterien vom Typ AA, 1.5 V bereit und gehen Sie wie
folgt vor:
Regler vom Montagesockel nehmen; Batteriefach auf der Geräterückseite öffnen;
alte Batterien entfernen; neue Batterien einsetzen; Batteriefach schliessen und
Regler auf Montagesockel schieben.
Vorsicht:
Die alten Batterien vorschriftsgemäss entsorgen.
Erscheint das Symbol
Das Symbol „Funkuhr" erscheint nur, wenn der Empfänger für das Zeitsignal aus
Frankfurt (Deutschland) bestückt und aktiviert ist. Ein permanent sichtbares Symbol
zeigt an, dass Zeit und Datum im Regler mit dem Zeitsender in Frankfurt (DCF77)
synchronisiert sind.
Zeitanzeige
Wird das Zeitsignal mehr als 1 Woche nicht mehr empfangen, blinkt dieses Symbol.
Ferienbetrieb
Automatikbetrieb
Inbetriebnahme des Empfängers RCR10/868
Party Betrieb aktiv
Ausnahmetag
Dauernd Komfortbetrieb
°C oder °F
Dauernd
Energiesparbetrieb
Heizung ein /
Kühlung ein
Schutzbetrieb
Temperaturanzeige
LED_1 LED_2
Inbetriebnahme des Reglers und Schnellstart
Dem Regler sind Komfortschaltmuster, Schaltzeiten und Temperaturwerte ab Werk
eingegeben. Gehen Sie zur ersten Inbetriebnahme wie folgt vor:
Den Regler vom Montagesockel entfernen und schwarzen Isolierstreifen von
den 2 mitgelieferten Batterien entfernen: Der Regler schaltet sich automatisch
ein. Den Regler auf den Montagesockel zurückschieben.
Nach dem Start läuft für ca. 2 Min. auf der Anzeige eine
RUN
Willkommenslaufschrift. Drücken Sie eine Taste zum Abbrechen der
Laufschrift. Die Sprachauswahl startet mit "ENGLISH" (Werkeinstellung).
Drücken Sie die
Drücken Sie
zu akzeptieren.
Schieber auf Position 1 (Zeiteinstellung): Mit der
gewünschte Uhrzeit einstellen.
Hinweis: Keine Eingabe bei bestücktem Zeitsignal-Empfänger (DCF77).
Schieber auf Position 2 (Datum: Tag - Monat - Jahr): Mit der
T ste das gewünschte Datum einstellen.
Hinweis: Keine Eingabe bei bestücktem Zeitsignal-Empfänger (DCF77).
Schieber wieder ganz nach rechts auf die Position RUN (nur so können Sie
RUN
den Deckel schliessen)
Mit der Betriebsartenwahltaste die gewünschte Betriebsart einstellen.
Werkeinstellung ist
Die Bedienungsanleitung wieder zusammenfalten und in die Halterung im
Montagesockel schieben.
Tips zum Energiesparen ohne Komforteinbusse
•
Heizen Sie ihre Räume auf maximal 21°C.
•
Schalten Sie mit
kurzer Zeit abwesend sind.
•
Lüften Sie nur kurz, dafür kräftig und mit weit geöffneten Fenstern.
25.12.2007
?
Zeit und Datum bleiben max. 1 Minute erhalten.
(Alle andern Einstellungen bleiben unverändert erhalten!)
?
Der im RF/SET mitgelieferte Empfänger ist ab Fabrik mit dem Regler
verbunden. Er arbeitet nach der Inbetriebnahme bedienungsfrei.
Durch Drücken der Überbrückungstaste
Relais manuell übersteuert. Nach ca. 15 Minuten folgt das Relais wieder
den Steuertelegrammen des Reglers.
Bei Spannungsunterbruch und 60 Minuten nach Erhalt des letzten
Steuertelegramms schaltet das Relais aus.
Empfänger und Regler können manuell miteinander verbunden werden.
Am Empfänger die Taste "LEARN" für ca. 4 Sek. drücken: Blaue LED_2
blinkt langsam, Lernbereitschaft ist aktiv. Innerhalb 20 Minuten am
Regler ebenfalls die Taste "LEARN" für ca. 4 Sek. drücken: Blaue LED_2
blinkt für kurze Zeit schnell; LED_1 wechselt von rot auf grün.
Mit 1 Regler können maximal 15 Empfänger verbunden werden.
oder Taste bis die gewünschte Sprache erscheint.
oder bewegen Sie den Schieber um die gewählte Sprache
a
.
auf Energiespar-Temperatur, auch wenn Sie nur während
am Empfänger wird das
oder Taste die
oder
