Installieren Der 3,5-Zoll-Festplattenrückwandplatine - Dell EMC PowerEdge R540 Installations- Und Wartungshandbuch

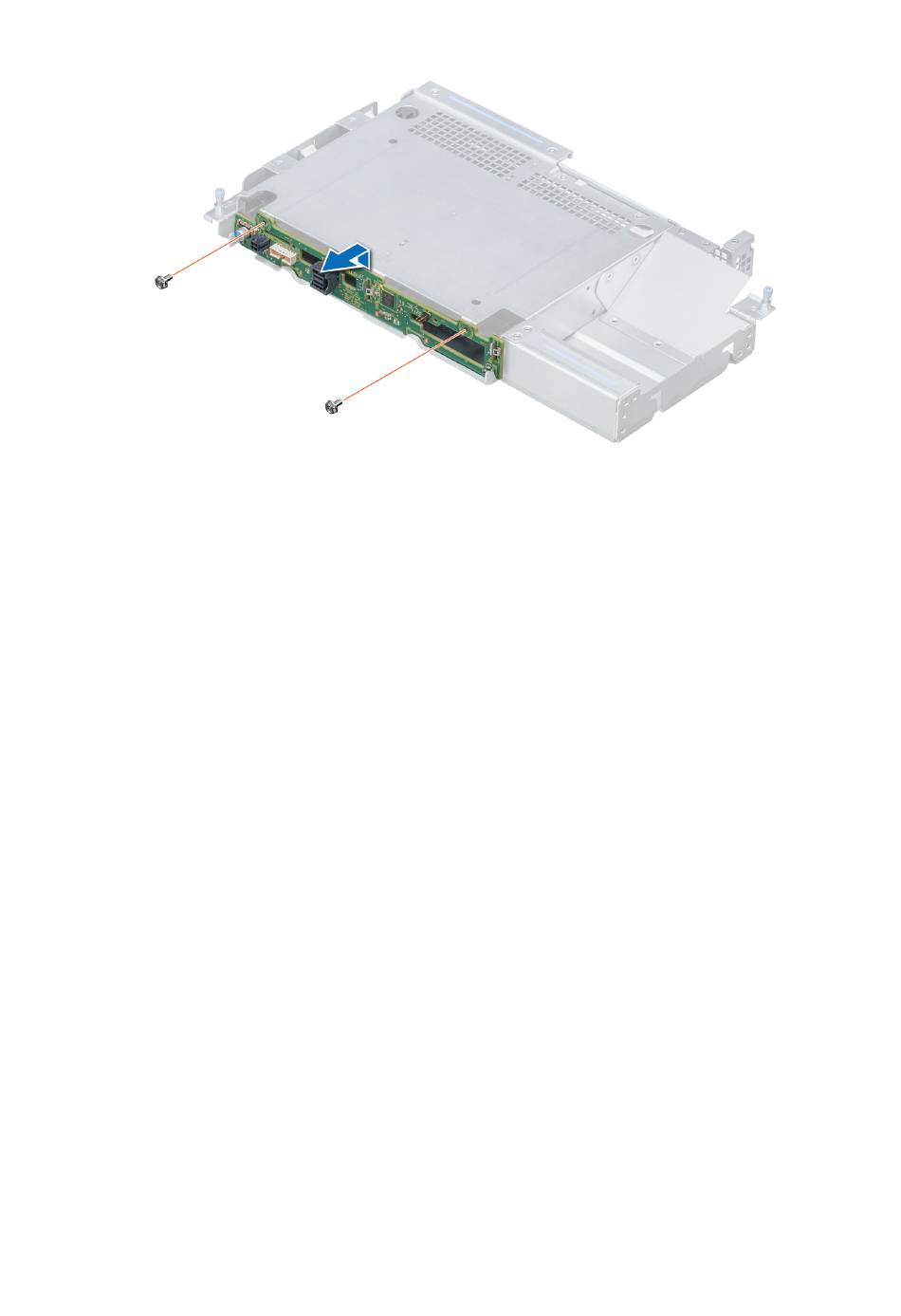

Abbildung 101. Entfernen der 3,5-Zoll-Laufwerksrückwandplatine
Nächste Schritte
Installieren Sie die 3,5-Zoll-Laufwerksrückwandplatine.
Installieren der 3,5-Zoll-Festplattenrückwandplatine
Voraussetzungen
Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.
Schritte
1. Nutzen Sie die Haken auf der Rückseite des Laufwerkgehäuses als Orientierung für die Ausrichtung der Laufwerkrückwandplatine.
2. Senken Sie die Karte in das System ab, bis die Karte fest im Anschluss sitzt.
3. Ziehen Sie die Schrauben, mit denen die Rückwandplatine am rückseitigen Laufwerkgehäuse befestigt wird, mit einem
Kreuzschlitzschraubendreher Nr. 2 wieder fest.
144 Installieren und Entfernen von Systemkomponenten
