Tabelle 2. Verfügbare Funktionen auf der Vorderseite des Systems
Element Anschlüsse,
Bedienfelder und
Steckplätze
1 Linkes Bedienfeld
2 Laufwerkschächte
3 Optisches Laufwerk
(optional)
4 Rechtes Bedienfeld
5 Informations-Tag

Ansicht des linken Bedienfelds

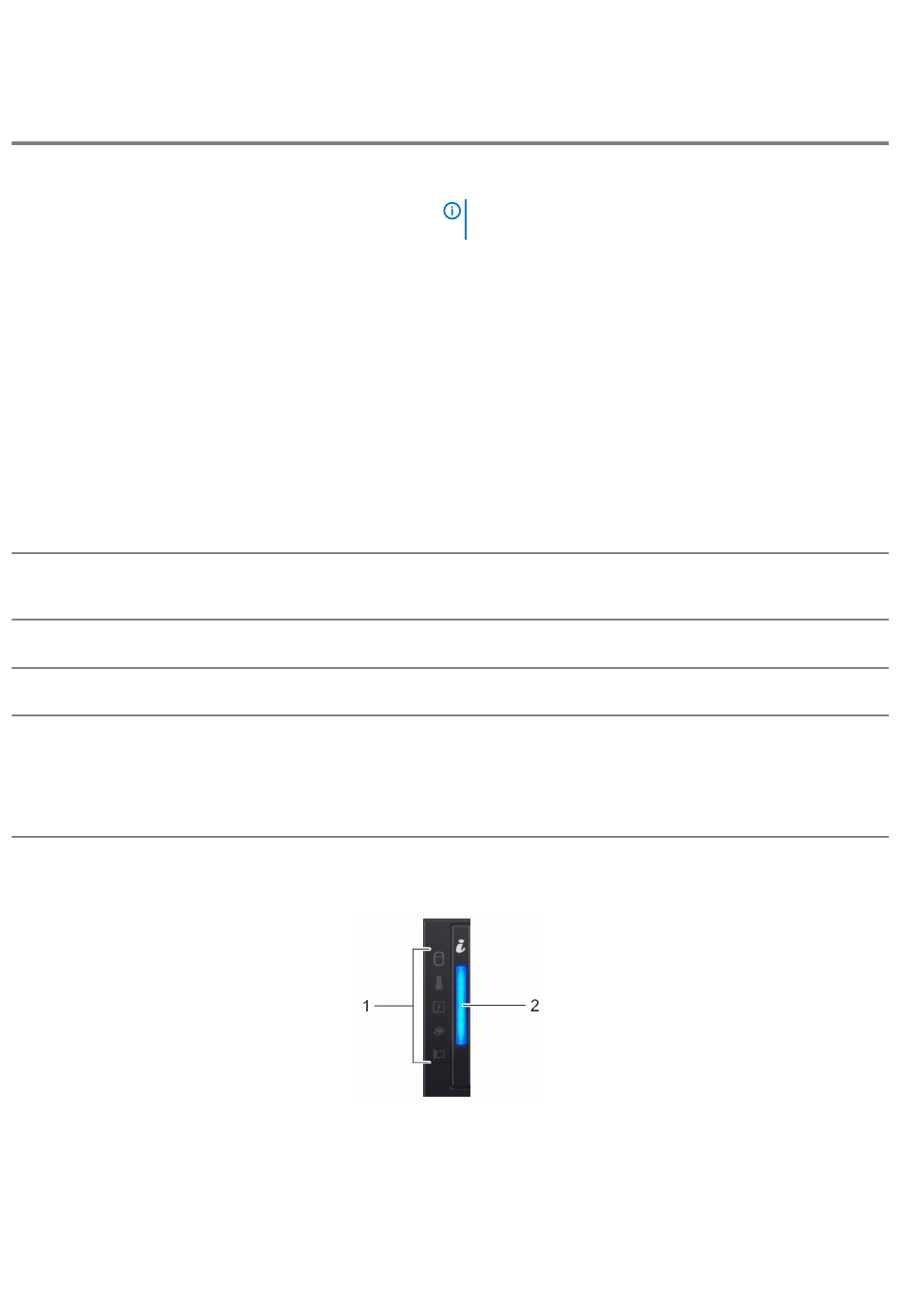

Abbildung 4. Linkes Bedienfeld ohne optionale iDRAC Quick Sync 2.0-Anzeige
Symbol
K. A.
K. A.
K. A.
K. A.
K. A.
Beschreibung
Enthält den Systemzustand und die System-ID, Status-LED und
iDRAC Quick Sync 2 (drahtlos) Anzeige.
ANMERKUNG: Die Anzeige für iDRAC Quick Sync 2 ist nur
für bestimmte Konfigurationen verfügbar.
• Status-LED: Lässt Sie fehlgeschlagene Hardwarekomponenten
identifizieren. Es gibt bis zu fünf Status-LEDs und eine allgemeine
Systemzustands-LED (Gehäuse-Funktionszustand und System-
ID)-Leiste. Weitere Informationen finden Sie im Abschnitt
LED-Anzeigen.
• Quick Sync 2 (drahtlos): Zeigt ein System mit Quick Sync-
Funktion an. Die Quick Sync-Funktion ist optional. Diese Funktion
ermöglicht die Verwendung mobiler Geräte zur Verwaltung des
Systems. Diese Funktion sammelt hardware- oder
firmwarebezogene Bestandsinformationen sowie verschiedene
Diagnose- und Fehlerinformationen auf Systemebene, die zur
Behebung von Systemfehlern genutzt werden können. Weitere
Informationen finden Sie im Dokument Integrated Dell Remote
Access Controller User's Guide (Benutzerhandbuch für den
integrated Dell Remote Access Controller) unter
idracmanuals.
Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System
unterstützt werden. Weitere Informationen zu Laufwerken finden Sie
im Abschnitt Technische Daten.
Ein optionales SATA-DVD-ROM-Laufwerk oder DVD+/-RW-
Laufwerk in Flachbauweise
Enthält Betriebsschalter, USB-Anschluss, iDRAC Direct (Micro-AB-
USB-Anschluss), VGA-Anschluss.
Das Informations-Tag ist eine ausziehbare Platte mit einem Aufkleber,
auf dem Systeminformationen wie die Service-Tag-Nummer, die NIC
und die MAC-Adresse vermerkt sind. Wenn Sie sich für den sicheren
Standardzugriff auf den iDRAC entschieden haben, ist auf dem
Informations-Tag zudem das sichere Standardpasswort des iDRAC
vermerkt.
Dell EMC PowerEdge R540 – Übersicht
Status-
www.dell.com/
11
