Märklin 60760 Handbuch

H0 nachrüst-decoder set
Vorschau ausblenden

Werbung

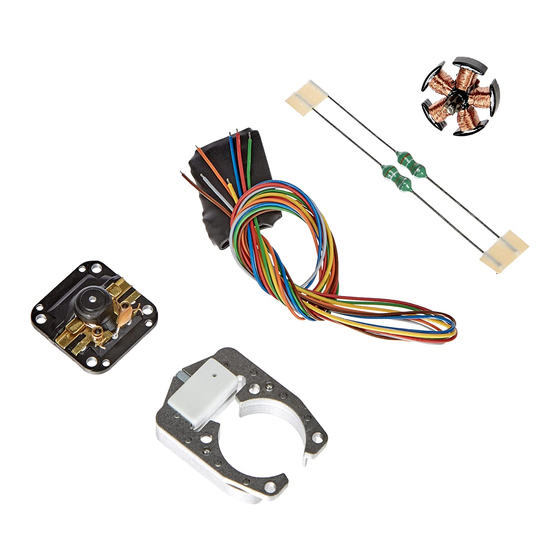

H0 Nachrüst-Decoder Set
für Märklin H0-Lokomotiven
mit Trommelkollektor-Motor
60760

Werbung

loading

  Andere Handbücher für Märklin 60760

  Verwandte Anleitungen für Märklin 60760

  Inhaltszusammenfassung für Märklin 60760

  • Seite 1 H0 Nachrüst-Decoder Set für Märklin H0-Lokomotiven mit Trommelkollektor-Motor 60760...
  • Seite 2 Hinweis: Der Umbau darf nur durch autorisiertes Fach- Verkabelung personal durchgeführt werden (z.B. Märklin Digital-Fach- Hinweis: Die händler). Anderenfalls entfallen die Garantieansprüche. Kondensatoren C2 und C3 müssen Vorbereitung entfernt sein! Der • Prüfen, ob die Lok mechanisch in Ordnung ist Motor darf auch über •...
  • Seite 3 Betrieb mit Delta Eingestellte Adresse ab Werk: Dampflok (78) Die eingestellte Adresse kann nur mit der Control Unit, der Mobile Station oder der Central Station verändert werden. Schaltbare Funktionen mit 66045: Verbraucher (z.B. Licht) am gelben bzw. grauen Anschlusskabel. Betrieb mit der Control Unit, Mobile Station oder Central Station Eingestellte Adresse ab Werk: 78 Schaltbare Funktionen:...
  • Seite 4 Note: The conversion must be done by an authorized Wiring technician (example: Märklin digital dealer). Conversion Note: The conden- work done by anyone else will void the manufacturer‘s sers C2 and C3 warranty. must be removed! The motor must Preparation not have any •...
  • Seite 5 Operation with Delta Address set at the factory: steam locomotive (78) The address set can only be changed with the Control Unit, the Mobile Station, or the Central Station. Controllable functions with the 66045: users (example: headlights) connected to the yellow and/or gray wire.
  • Seite 6 Remarque : La transformation peut être exécutée uni- Câblage quement par du personnel compétent autorisé (tels que Remarque : Les des détaillants spécialisés en Märklin-Digital). Toute condensateurs prétention à garantie est sinon exclue. C2 et C3 doivent être retirés ! Le Préparation moteur ne doit pas •...
  • Seite 7 Exploitation avec Delta Adresse programmée à l‘usine : Locomotive à vapeur (78) L’adresse programmée peut être modifiée uniquement avec Control Unit, Mobile Station ou Central Station. Fonctions activables avec 66045 : Consommateurs (tels que l’éclairage) reliés au câble de raccordement jaune ou gris.
  • Seite 8 Opmerking: de ombouw mag alleen door de geauto- Bedrading: riseerde vakmensen uitgevoerd worden (bijv. Märklin Opmerking: de digitaal-winkelier), anders vervalt de aanspraak op condensatoren garantie. C2 en C3 moeten verwijderd zijn! De Voorbereiding motor mag ook via • controleer of de loc mechanisch in goede staat is ontstoorelementen •...
  • Seite 9 Bedrijf met Delta Ingesteld adres vanaf de fabriek: 78 (stoomloc) Het ingestelde adres kan alleen met de Control Unit, het Mobile Station of het Central Station gewijzigd worden. Schakelbare functie met de 66045: de aan de gele en/ of grijze draad aangesloten verbruiker ( bijv. verlichting) Bedrijf met de Control Unit, Mobile Station of Cen- tral Station.
  • Seite 10 Lokparameter einstellen mit der Control Unit Lokparameter einstellen mit der Mobile Station 1. Voraussetzung: Aufbau wie Grafik S. 14. Zum Abändern der Lokparameter muss ein Eintrag aus Nur die zu verändernde Lok ist auf dem Gleis. der Datenbank gewählt werden, der das Abändern der 2.
  • Seite 11 Setting locomotive parameters with the Control Unit Setting locomotive parameters with the Mobile Station 1. Requirement: Setup as in diagram on page 14. Only the locomotive to be changed can be on the A entry must be selected from the database to change track.
  • Seite 12 Réglage des paramètres de la loco avec la Définir les paramètres de la loco avec la Control Unit Mobile Station 1. Condition: Montage comme sur illustration en page Pour la modification des paramètres de la locomotive, 14. Seule la loco à modifier peut se trouver sur la sélectionner une entrée de la base de données autori- voie.
  • Seite 13 Locparameters instellen met de Control Unit Locparameter instellen met het Mobile Station. 1. Voorwaarde: opbouw zoals tekening op pagina 14. Voor het wijzigen van de locparameter moet het loc Alleen de loc die gewijzigd moet worden op de rails. model, dat als invoer uit de databank is gekozen, het 2.
  • Seite 14 Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modification des paramètres avec la Control Unit. Locparameter met de Control Unit.
  • Seite 15 Lokparameter verändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modification des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit.         ...
  • Seite 16 Wert Parameter Register Parameter Register Value Paramètre Registre Valeur Parameter Register Waarde Adresse Address 01 - 80 Adresse Adres Anfahr-/ Bremsverzögerung Acceleration/ Braking Delay 01 - 31 Temoprisation accélération freinage Optrek- afremvertraging Höchstgeschwindigkeit Maximum speed 01 - 63 Vitesse maximale Maximumsneilheid Rückstellen auf Serienwerte Reset to series value...
  • Seite 18 Bild 1 / Figure 1/ Figure 1/Afb. 1 60760...
  • Seite 19 Bild 2 / Figure 2/ Figure 2/ Afb. 2 60760...
  • Seite 20 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
