1. Bremsgehäuse
4. Setzen Sie die Schraube wieder im Bremsgehäuse ein,
wenn das Öl vollständig an beiden Stellen abgelaufen
ist.
5. Drehen Sie das Rad, bis das offene Schraubenloch im
Planetengetriebe auf der 12-Uhr-Stellung ist.
6. Füllen Sie das Planetengetriebe langsam durch
das offene Loch mit 0,65 l SAE 85W-140
Qualitätsgetriebeöl.
Wichtig: Wenn das Planetengetriebe gefüllt
ist, bevor Sie 0,65 l eingefüllt haben, warten Sie
eine Stunde oder setzen Sie die Schraube ein und
bewegen Sie die Maschine ca. 3 m, um das Öl
gleichmäßig in der Bremsanlage zu verteilen.
Entfernen Sie dann die Schraube und füllen das
restliche Öl ein.
7. Drehen Sie die Verschlussschraube wieder auf.
8. Wiederholen Sie die Schritte an der gegenüberliegenden
Planetengetriebe- bzw. Bremsengruppe.
Prüfen des Schmierstoffs in
der Hinterachse
Wartungsintervall: Alle 400 Betriebsstunden
Die Hinterachse wird im Werk mit SAE 85W-140 Getriebeöl
gefüllt. Prüfen Sie den Ölstand vor dem ersten Anlassen
des Motors und dann alle 400 Betriebsstunden. Das
Fassungsvermögen beträgt 2,4 l. Prüfen Sie die Dichtheit
täglich.
1. Stellen Sie die Maschine auf eine ebene Fläche.
2. Entfernen Sie die Prüfschraube aus einem Ende
der Achse (Bild 49) und stellen sicher, dass der
Schmierstoff die Unterseite des Lochs erreicht.
Hinweis: Entfernen Sie bei niedrigem Ölstand
die Füllschraube (Bild 49) und füllen genug Öl

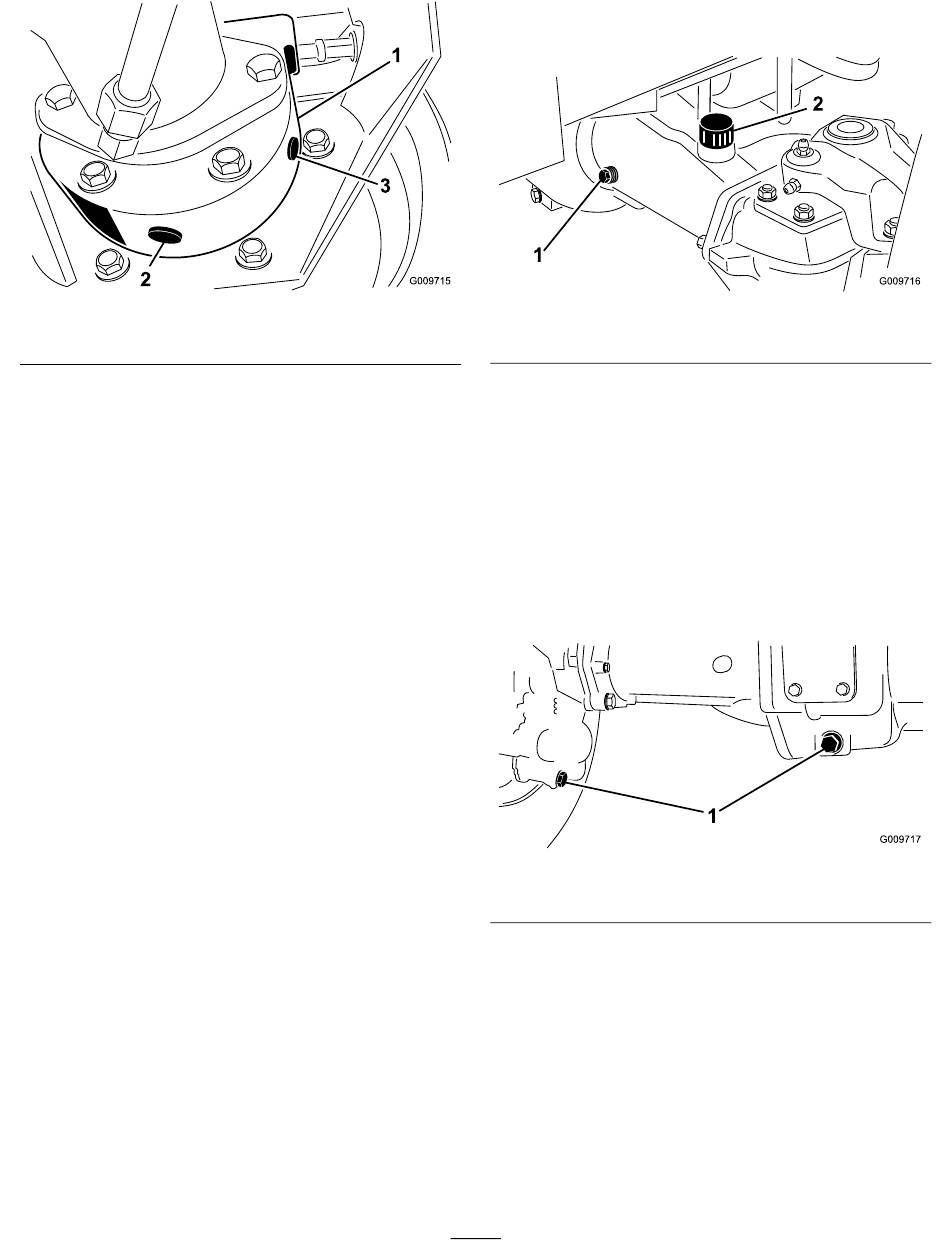

Bild 48
2. Ablassschraube
ein, um den Stand bis an die Unterseite der
Prüfschraubenöffnungen anzuheben.
1. Prüfschraube
Wechseln des Schmierstoffs
in der Hinterachse
Wartungsintervall: Nach 200 Betriebsstunden
Alle 800 Betriebsstunden
1. Stellen Sie die Maschine auf eine ebene Fläche.
2. Reinigen Sie den Bereich um die drei Ablassschrauben,
d. h. jeweils eine an jedem Ende und eine in der Mitte
(Bild 50).
1. Lage der Ablassschraube
3. Entfernen Sie die drei Ölstandprüfschrauben und den
Entlüftungsdeckel an der Hauptachse, um das Ablassen
des Öls zu fördern.
4. Entfernen Sie die Ablassschraube und lassen das Öl in
die Auffangwannen abfließen.
5. Drehen Sie die Stöpsel wieder ein.
6. Entfernen Sie eine Prüfschraube und füllen Sie die
Achse mit ungefähr 2,4 l 85W-140 Getriebeöl oder bis
die Unterseite des Lochs mit Öl bedeckt ist.
7. Drehen Sie die Prüfschraube wieder auf.
46
Bild 49
2. Füllschraube
Bild 50
