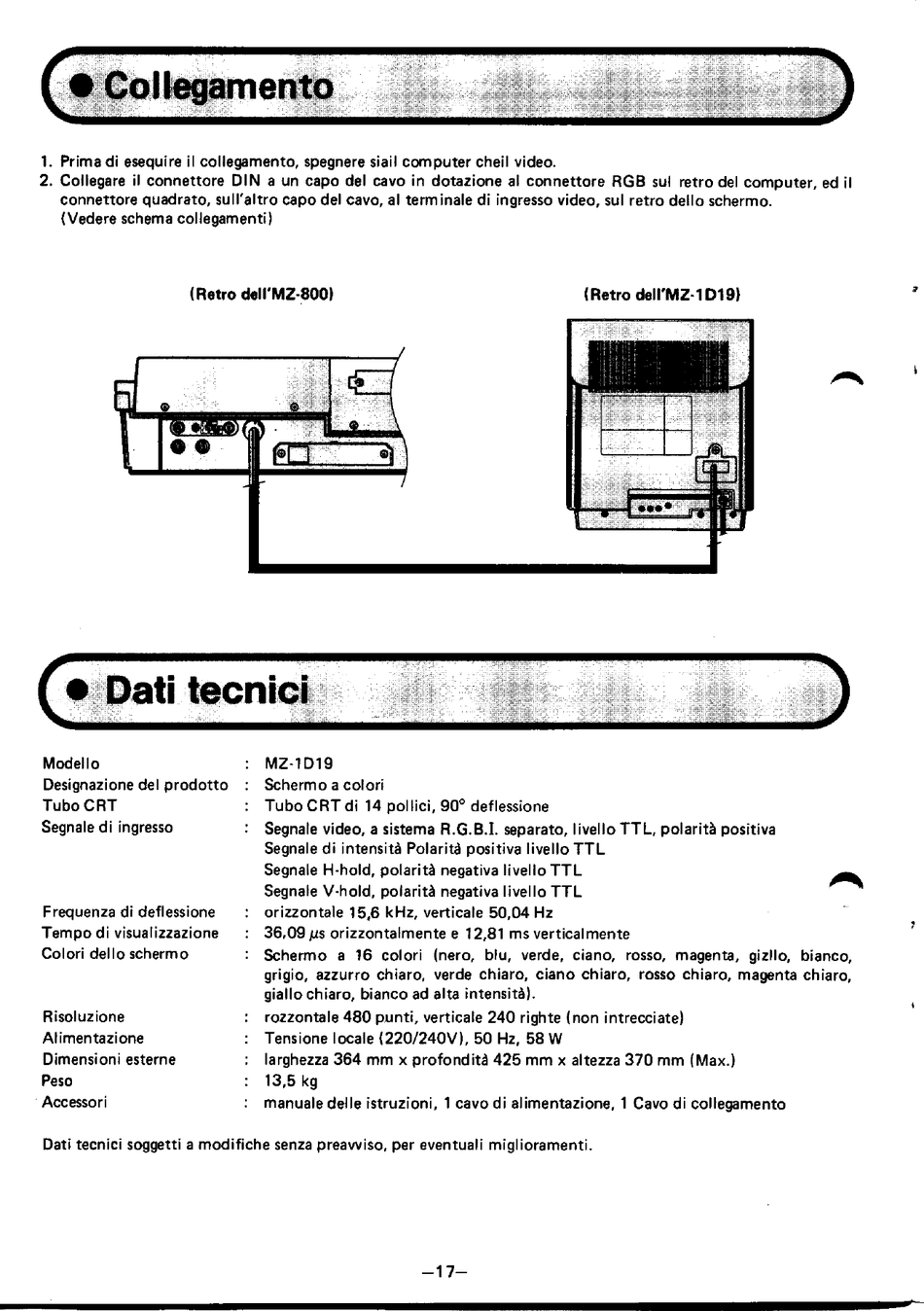

1.
Prima di esequire il collegamento, spegnere siail computer cheil video.
2. Collegare il connettore DIN a un capo del cavo in dotazione al connettore RGB sui retro del computer, ed il
connettore quadrato, suWaltro capo del cavo, al terminale di ingresso video, sui retro delle schermo.
(Vedere schema collegamenti)
(Retro dell'MZ·800)
(Retro dell'MZ·1D19)
( ./Dati
tecni~,
Modello
Designazione del prodotto
Tubo CRT
Segnale di ingresso
Frequenza di deflessione
Tempo di visualizzazione
Colori delle schermo
Risoluzione
Alimentazione
Dimensioni esterne
Peso
Accessori
MZ·1D19
Schermo a colori
Tubo CRT di 14 pollici, 90° deflessione
Segnale video, a sistema R.G.B.1. separato, livello TTL, polarita positiva
Segnale di intensita Polarita positiva livello TTL
Segnale H·hold, polarita negativa livello TTL
Segnale V·hold, polarita negativa livello TTL
orizzontale 15,6 kHz, verticale 50,04 Hz
36,09
MS
orizzontalmente e 12,81 ms verticalmente
Schermo a 16 colori (nero, blu, verde, ciano, rosso, magenta, gizllo, bianco,
grigio, azzurro chiaro, verde chiaro, ciano chiaro, rosso chiaro, magenta chiaro,
giallo chiaro, bianco ad alta intensita).
rozzontale 480 punti, verticale 240 righte (non intrecciate)
Tensione locale
(220/240VI.
50 Hz, 58
W
larghezza 364 mm x profondita 425 mm x altezza 370 mm (Max.)
13,5 kg
manuale delle istruzioni, 1 cavo di alimentazione, 1 Cavo di collegamento
Dati tecnici soggetti a modifiche senza preawiso, per eventuali miglioramenti.
-17-
