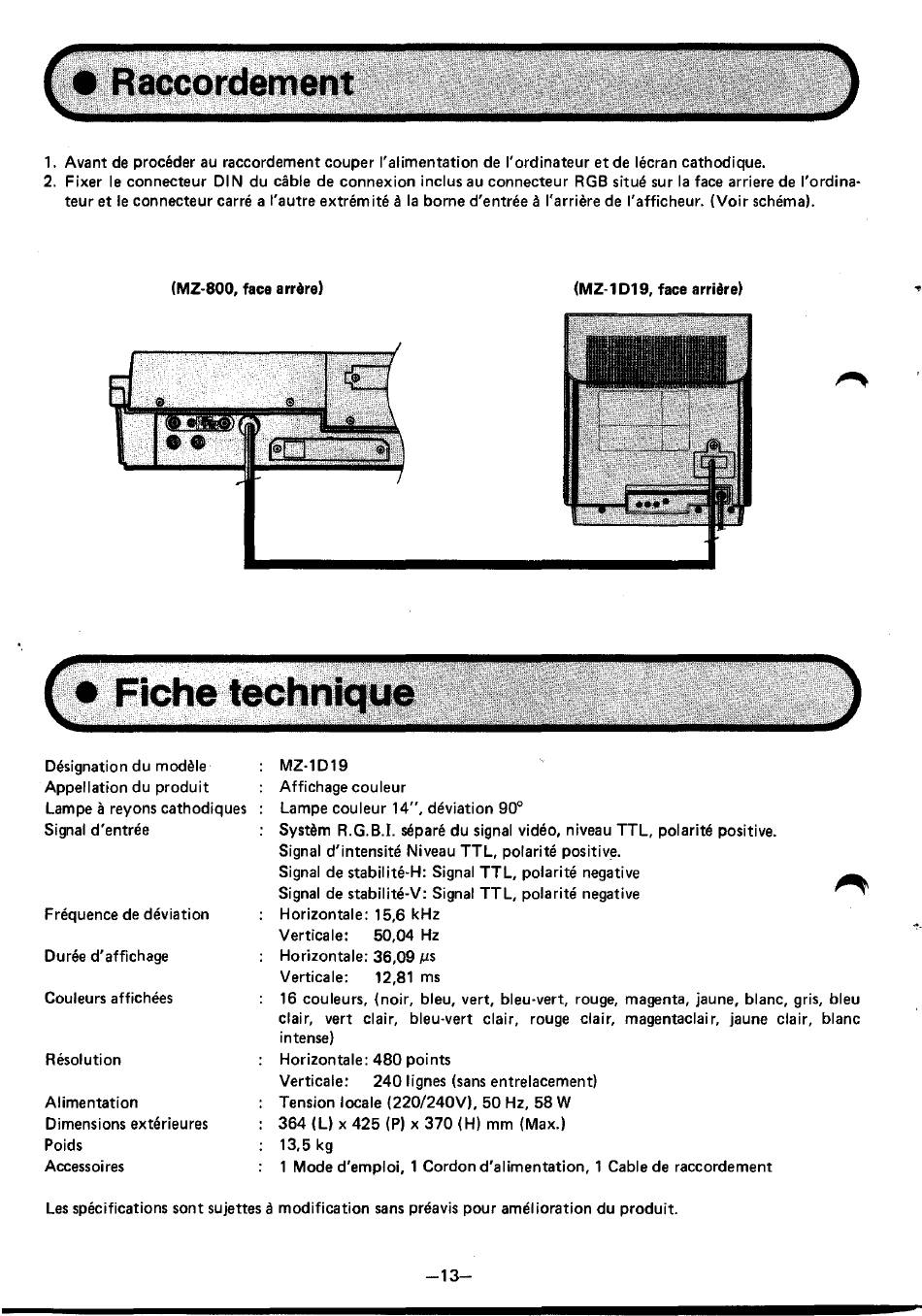

1. Avant de proceder au raccordement couper I'alimentation de I'ordinateur et de lecran cathodique.
2. Fixer le connecteur DIN du cable de connexion inclus au connecteur RGB situe sur la face arriere de I'ordina-
teur et le connecteur carre a I'autre extremite
a
la borne d'entree
a
I'arriere de I'afficheur. (Voir schema).
(MZ-800, face a rrllre)
(MZ-1D19, face arrillre)
Fiche- ..
..an.
Designation du modele
Appellation du produit
lam pe
a
reyons cathodiques
Signal d'entree
Frequence de deviation
Duree d'affichage
Couleurs affichees
Resolution
Alimentation
Dimensions exterieures
Poids
Accessoi res
MZ-1D19
Affichage couleur
lampe couleur 14", deviation 90°
System R.G.B.I. separe du signal video, niveau TTl, polarite positive.
Signal d'intensite Niveau TTl, polarite positive.
Signal de stabilite-H: Signal TTl, polarite negative
Signal de stabilite-V: Signal TTl, polarite negative
Horizontale: 15,6 kHz
Verticale:
50,04 Hz
Horizontale: 36,09
jJ.S
Verticale:
12,81 ms
16 couleurs, (noir, bleu, vert, bleu-vert, rouge, magenta, jaune, blanc, gris, bleu
clair, vert clair, bleu-vert clair, rouge clair, magentaclair, jaune clair, blanc
intense)
Horizontale: 480 points
Verticale:
240 lignes (sans entrelacement)
Tension locale (220/240V). 50 Hz, 58 W
364 (l) x 425 (P) x 370 (H) mm (Max.)
13,5 kg
1 Mode d'emploi, 1 Cordon d'alimentation, 1 Cable de raccordement
les specifications sont sujettes
a
modification sans pniavis pour amelioration du produit.
-13-
