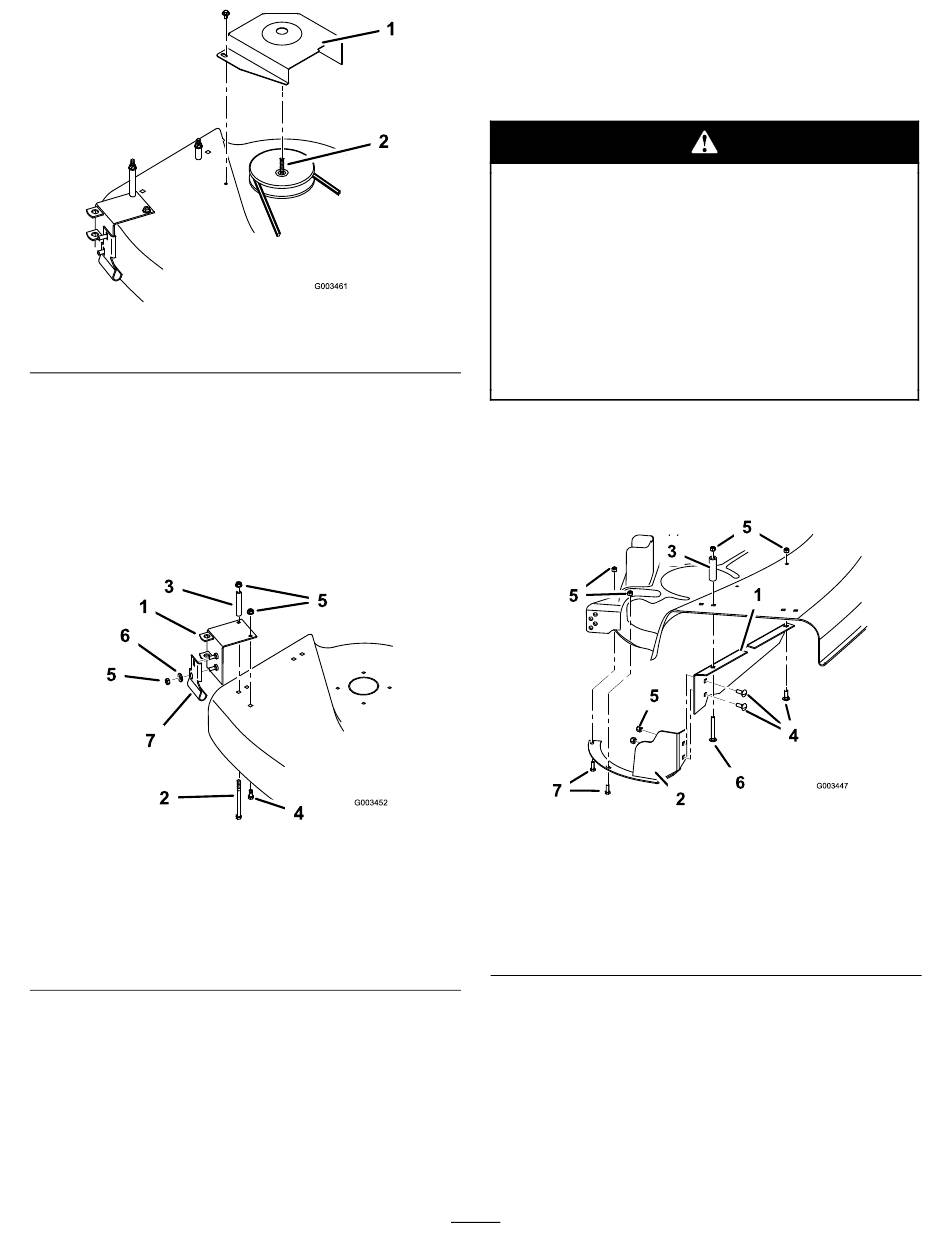

1. Riemenabdeckung
Ausbauen der Gebläseschwenkstütze
1. Nehmen Sie das Mähwerk vom Traktor ab, siehe
Bedienungsanleitung des Traktors.
2. Entfernen Sie die Schwenkstütze und die
Schwenkhalterung vom Mähwerk (Bild 35).
Bewahren Sie alle Teile für den Wiederzusammenbau
auf.
1. Schwenkstütze
2. Schraube (5/16 x
4-1/2 Zoll)
3. Distanzrohr
4. Schraube (5/16 x 7/8 Zoll)
Einbauen der Messer für
Standardschnitthöhe
Bauen Sie die Messer für die Standardschnitthöhe
statt der Messer für hohe Schnitthöhe für einen
seitlichen Auswurf ein. Weitere Informationen
finden Sie im Abschnitt über die Schnittmesser in der
Bedienungsanleitung.
Bild 34
2. Wellenlager
Bild 35
5. Sicherungsmutter (5/16
Zoll)
6. Scheibe (5/16 Zoll)
7. Schwenkhalterung
Hinweis: Die Messer für hohe Schnitthöhe werden
mit den Recycler® Ablenkblechen verwendet.
Ausbauen der Grasablenkbleche
Unverstopfte Öffnungen im Mähwerk setzen
Sie und andere einer Verletzungsgefahr durch
herausgeschleuderte Teile aus.
• Nehmen Sie den Rasenmäher nie in Betrieb,
ohne zuvor alle Öffnungen im Mähwerk
durch Befestigungsteile zu verschließen.
• Setzen Sie nach Entfernen des Ablenkblechs
die Schrauben in die entsprechenden
Befestigungslöcher ein.
Entfernen Sie das hintere Grasablenkblech und den
Grasring an der Innenseite des Auswurfkanalbereichs
(Bild 36). Bewahren Sie alle Teile für den
Wiederzusammenbau auf.
1. Hinteres Grasablenkblech
2. Grasring
3. Verriegelungsrohr
4. Schraube (5/16 x 7/8 Zoll)
Hinweis: Schrauben Sie Befestigungsteile in die
Löcher des Mähwerks.
Einbauen der Recycler® Ablenkbleche
Wenn Sie die Recycler® Ablenkbleche im Mähwerk
verwenden möchten, müssen Sie diese Ablenkbleche
einbauen, siehe die Installationsanweisungen im
Recycler® Kit.
20
Bild 36
5. Sicherungsmutter(5/16
Zoll)
6. Schraube (5/16 x
2-1/2 Zoll)
7. Schraube (1/4 x 3/4 Zoll)
8. Sicherungsmutter(1/4 Zoll)
