Teilerspitzen Einstellen - Kemper 460 plus Betriebsanleitung

Einbauplan (I) oder (II) auf den schwarzen oder
gelben Messern anzubringen, je nachdem, ob
beschichtete (I) oder unbeschichtete (II) Messer
eingebaut werden. Räumer (D) ist für Drehung
entgegen dem Uhrzeigersinn, Räumer (E) für Drehung
im Uhrzeigersinn.
Alle Befestigungsschrauben der Messersegmente
und Räumer mit dem vorgeschriebenen Drehmoment
anziehen.
Spezifikation
Schrauben
(M8)—Drehmoment . ......................................................................28 N·m
Schrauben
(M10)—Drehmoment . ....................................................................51 N·m
A—Schrauben (M8)

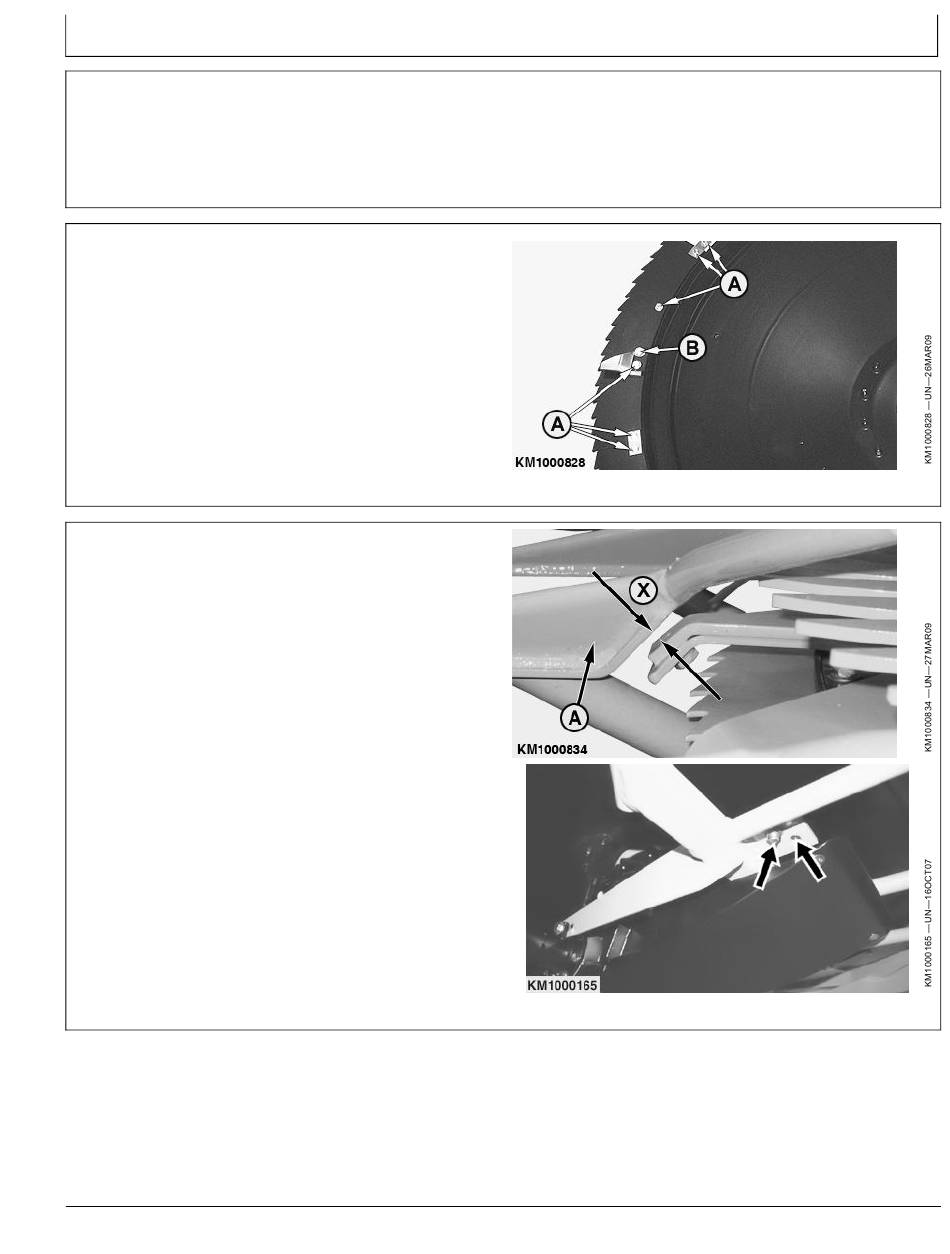

Teilerspitzen einstellen

Um Verstopfungen und Erntegutverluste zu verhindern,
müssen die Teilerspitzen (A) richtig eingestellt werden.
Der Abstand (X) muss stets zwischen 3 und 7 mm (0.12
und 0.27 in.) liegen.
Der vorgeschriebene Abstand (X) kann über zwei
Langlöcher (siehe Pfeile) eingestellt werden.
Spezifikation
Teilerspitzen und große
Trommeln—Abstand
zwischen den Bauteilen ...........................................................3 bis 7 mm
A—Teilerspitze
Wartung
20.65 lb-ft
37.62 lb-ft
B—Schrauben (M10)
0.12 bis 0.27 in.
X—3 bis 7 mm (0.12 bis 0.27 in.)
60-5
HINWEIS: Die Räumer (D) und (E) so einbauen, dass
ihre Schneidkanten in Schneidrichtung zeigen.
KM00321,00000DA -29-22DEC11-2/3
