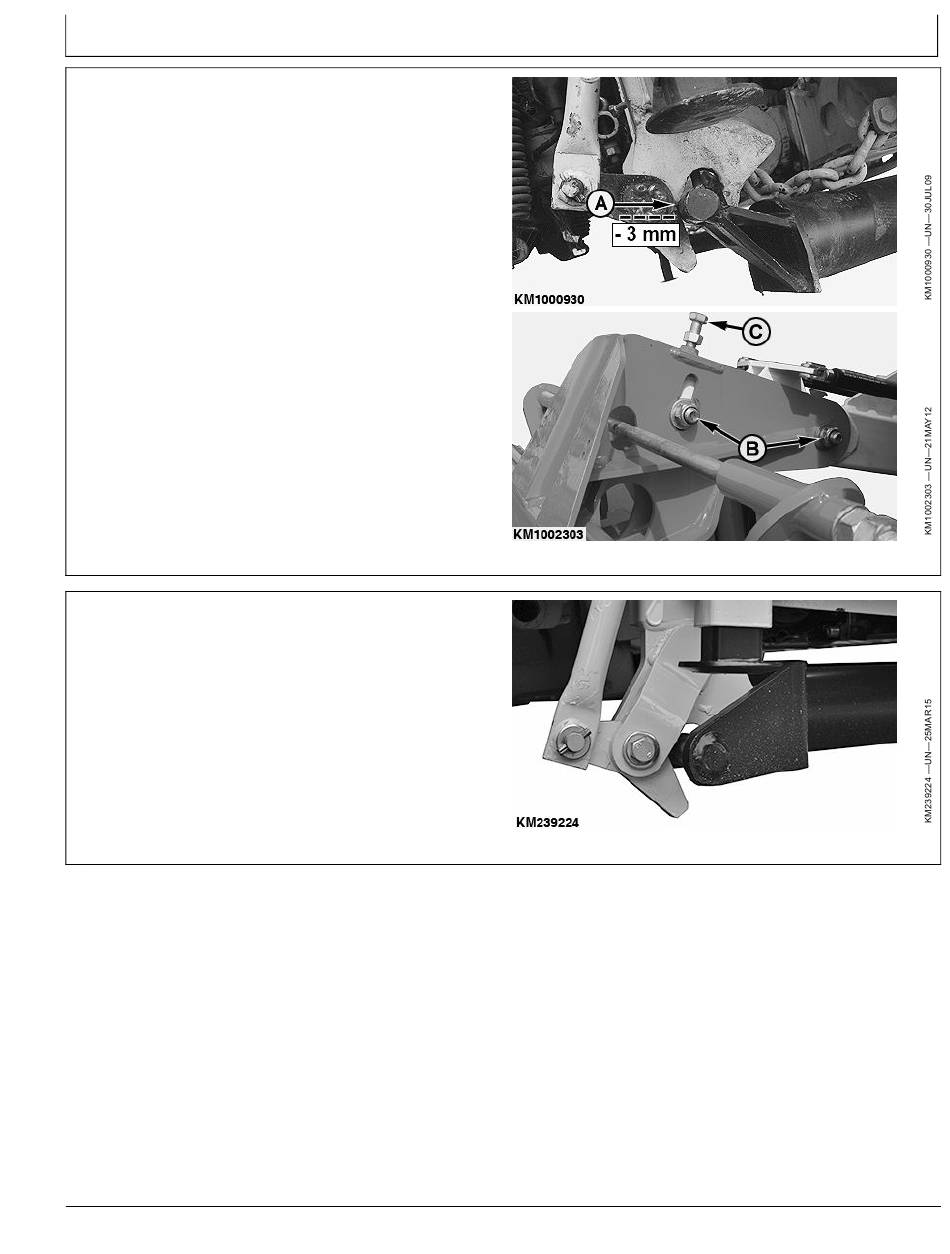

Verriegelung einstellen (nur beim
Ersteinsatz)
Beim erstmaligen Anbau des Zusatzfahrwerks muss die
Position der Verriegelung eingestellt werden.
Korrekte Position der Verriegelung:
Zwischen dem Scheitelpunkt der geöffneten
Verriegelungsklaue (A) und ca. 3 mm unterhalb des
Scheitelpunkts.
Einstellvorgang:
•
Mähvorsatz anheben.
•
Schrauben (B) lösen.
•
Mit Hilfe der Stellschraube (C) die Höhe des
Zusatzfahrwerks so weit einstellen, bis die Verriegelung
die vorher beschriebene Position erreicht hat.
•
Schrauben (B) wieder anziehen.
A—Verriegelungsklaue
B—Schrauben
Zusatzfahrwerk verriegeln
HINWEIS: Der Verriegelungsmechanismus wird
durch die hydraulische Aushebung des
Mähvorsatzes gesteuert.
1. Wenn die Verriegelung wie abgebildet mittig in der
Verriegelungsklaue liegt, den Mähvorsatz anheben.
Anbau
C—Stellschraube
15-4
Fortsetzung nächste Seite
KM00321,000016F -29-21MAY12-1/1
