Rutschkupplung zerlegen

Ist es nicht möglich, die Kupplung wie unter "Druck an
den Rutschkupplungen des Hauptantriebs abbauen"
beschrieben von Hand zu drehen, muß sie zerlegt und
gereinigt werden, damit sie wieder richtig funktioniert. Wie
folgt vorgehen:
1. Kupplungen vom Erntevorsatz abnehmen.
2. Die Muttern (A) festziehen. Hierdurch wird der Druck
auf die Kupplungsscheiben verringert.
3. Zuerst Buchse (I) aus Gehäuse (B) entfernen.
4. Danach alle Teile der Reibungskupplung aus dem
Gehäuse (B) entfernen.
5. Alle Teile reinigen, insbesondere die Reiblamellen (C,
E). Abgenutzte Teile ersetzen.
6. Alle Teile wieder zusammenbauen.
7. Buchse (I) wie nachstehend in "Drehmomenteinstel-
lungen" gezeigt einbauen.
8. Muttern (A) bis zum Gewindeende lösen.
9. Kupplungen an Erntevorsatz anbringen.
Drehmomenteinstellung:
WICHTIG: Das angegebene Drehmoment von 900
Nm darf nicht überschritten werden.
Dieser Drehmomentwert wird eingestellt, indem das Profil
(F) nach innen gestellt wird und in die innere Vertiefung
(H) des Gehäuses (B) eingreift.

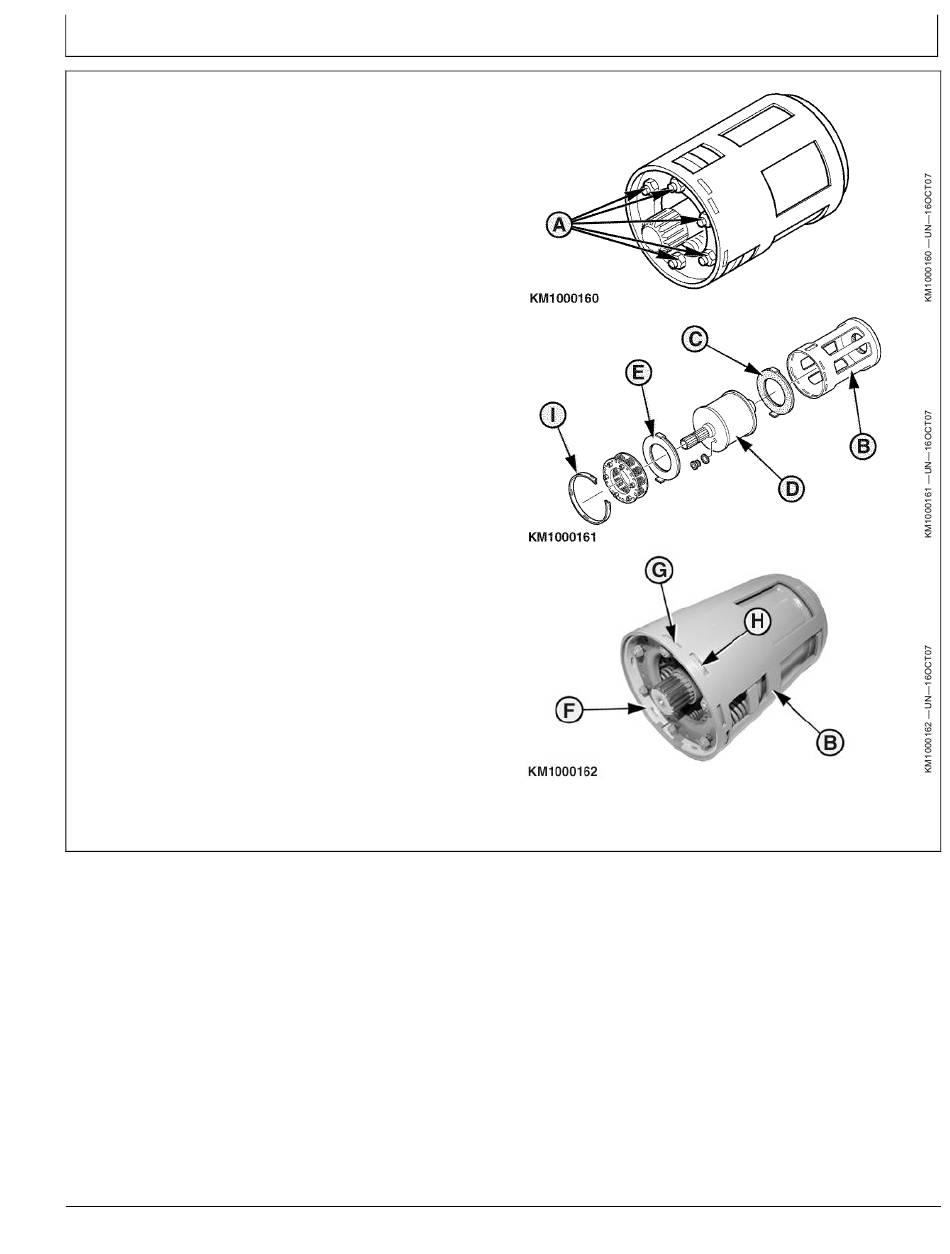

A—Mutter
B—Gehäuse
C—Reiblamelle
D—Kühlmittelbehälter - 1,3 l
(0.34 US. gal)
— 0,65 l (0.17 US gal.) Wasser
— 0,65 l (0.17 US gal.)
Frostschutzmittel
Wartung
E—Reiblamelle
F— Profil
G—Äußere Vertiefung
H—Innere Vertiefung
I— Buchse
60-3
