Kemper 460 plus Betriebsanleitung Seite 31

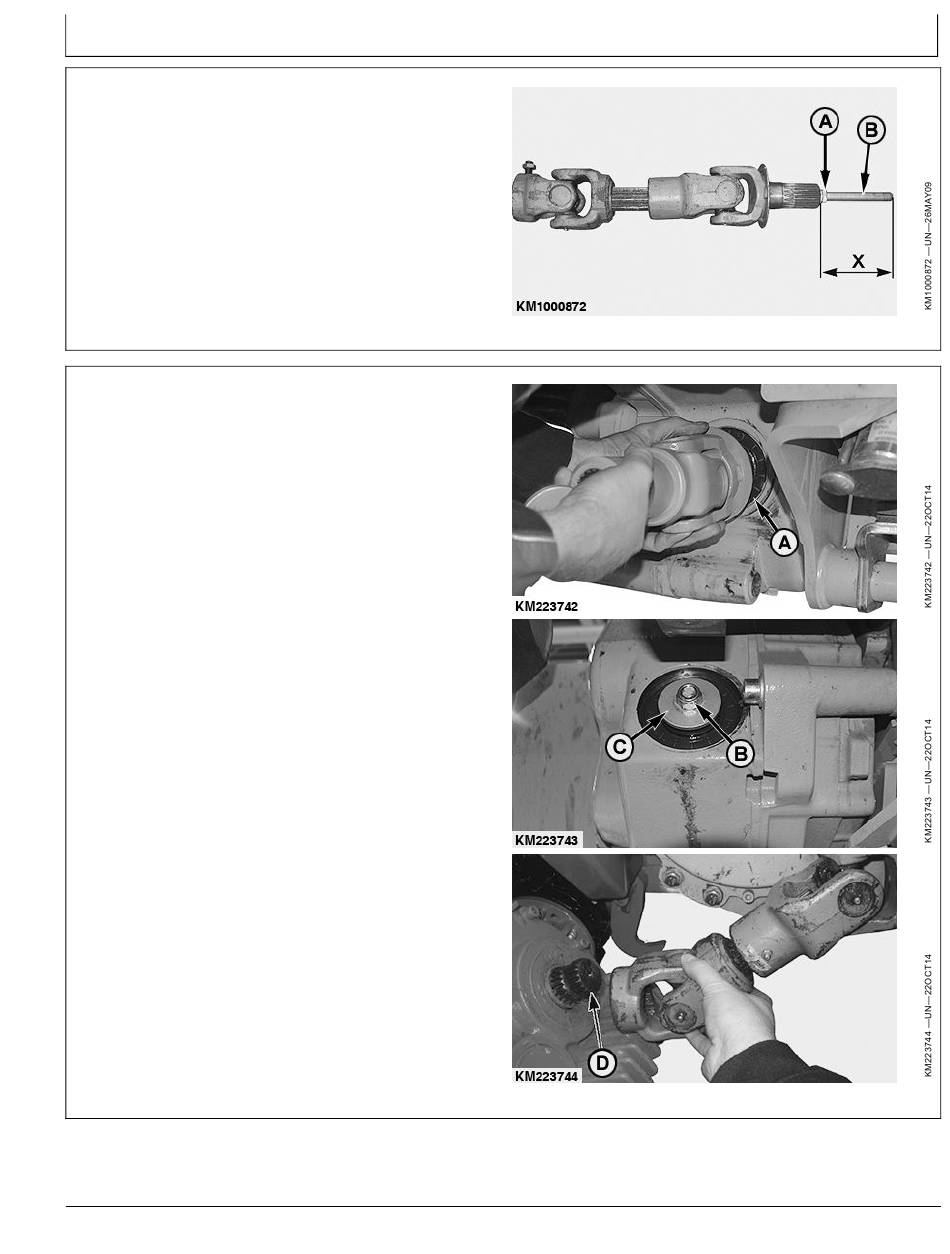

3. Gewindestange (B) in die Gelenkwelle eindrehen,
auf 225 mm (8.86 in.) (X) einstellen und mit
Sechskantmutter (A) kontern.
A—Sechskantmutter
B—Gewindestange
4. Gelenkwelle in das Vorsatzgetriebe (A) am
Feldhäcksler einführen.
5. Gelenkwelle auf der Rückseite des Vorsatzgetriebes
mit Scheibe (C) und Sicherungsmutter (B) sichern.
6. Das andere Ende der Gelenkwelle auf das Getriebe
(D) des Mähvorsatzes aufstecken.
A—Vorsatzgetriebe
B—Sicherungsmutter
Anbau an einen CLAAS Feldhäcksler
X—225 mm (8.86 in.)
C—Scheibe
D—Getriebe
25-8
Fortsetzung nächste Seite
KM00321,00003D8 -29-13MAR15-3/8
KM00321,00003D8 -29-13MAR15-4/8
120315
PN=31
