AHF-22

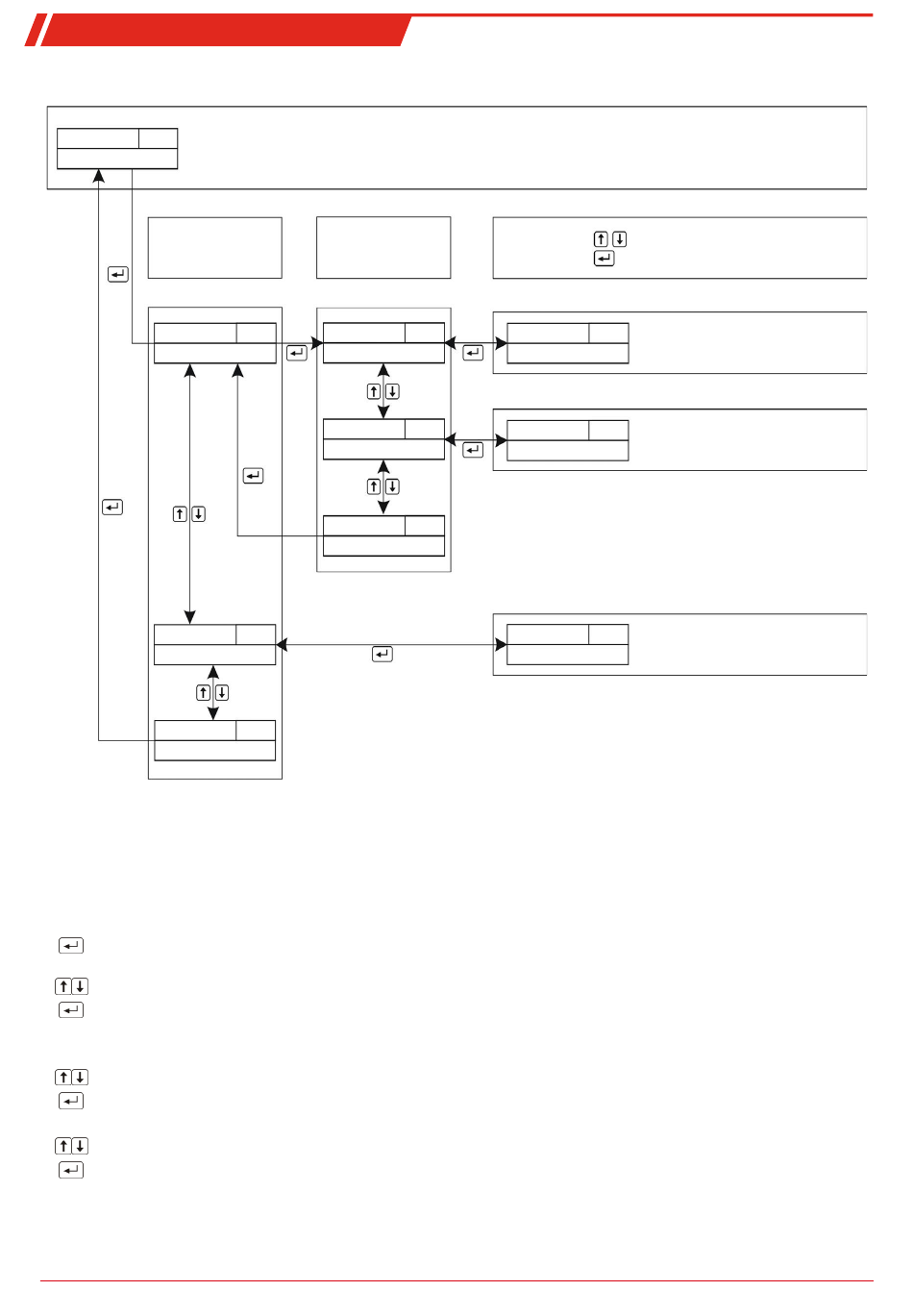

5.2.2 Übersicht Menüführung
Anzeige der Temperatur und des Betriebszustandes
Anzeige ____
Angezeigt wird die Sondentemperatur in 0,5 °C Schritten. Durch Betätigen der Enter Taste gelangt man ins Hauptmenü.
aktuelle Temperatur
Die Temperatur kann wahlweise in Celsius oder in Fahrenheit dargestellt werden.
Hauptmenü
Probe
Sonden Regler
ToP Settings
Globale Einstellungen
Exit
Verlasse Hauptmenü
5.2.3 Ausführliche Erklärung des Bedienungsprinzips
Die ausführliche Erklärung führt Sie Schritt für Schritt durch das Menü.
Schließen Sie das Gerät an die Stromversorgung an und warten Sie die Einschaltprozedur ab. Zu Beginn wird für kurze
Zeit die im Gerät implementierte Software-Version angezeigt. Anschließend geht das Gerät direkt zur Messwertanzei-
ge über.
Durch Drücken der Taste gelangt man vom Anzeigemodus ins Hauptmenü. (Es ist gewährleistet, dass die Steuerung
auch im Menübetrieb weiter läuft.)
Mit diesen Tasten navigiert man durch das Hauptmenü.
Bestätigt man einen Hauptmenüeintrag, wird das zugehörige Untermenü aufgerufen
Hier können Betriebsparameter eingestellt werden:
Zum Einstellen der Parameter durchläuft man das Untermenü,
anschließend bestätigt man den einzustellenden Menüpunkt.
Nun können Werte innerhalb bestimmter Grenzen eingestellt werden.
Bestätigt man den eingestellten Wert, wird er vom System gespeichert. Im Anschluss gelangt man automatisch zu-
rück ins Untermenü.
Wird für ca. 5 s keine Taste gedrückt, kehrt das Gerät automatisch ins Untermenü zurück. Geänderte Werte werden
nicht gespeichert.
BD410006 ◦ 06/2019
Untermenü
Prob tEMP
Temperatur
Solltemperatur
ALAr
Alarm range
Alarmhysterese
E
Exit
Verlasse Untermenü
toP
E
Wert einstellen
Einstellbereich
speichert den Wert
warte 5s: kein speichern
Einstellung der Sondentemperatur
____
Wahlmenü
im Bereich:
Sondentemperatur
50 °C...200 °C / 122 °F...392 °F
___
Wahlmenü
Setzen der Alarmhysterese im Bereich:
±5 °C... ±30 °C
Alarmhysterese
C
Wahlmenü
Einstellen der Anzeigeneinheit.
Wahlweise Celsius oder Fahrenheit
; C - ; F
