MONTAGEANLEITUNG BAHAMA-ZIP
PERGOLAMARKISE

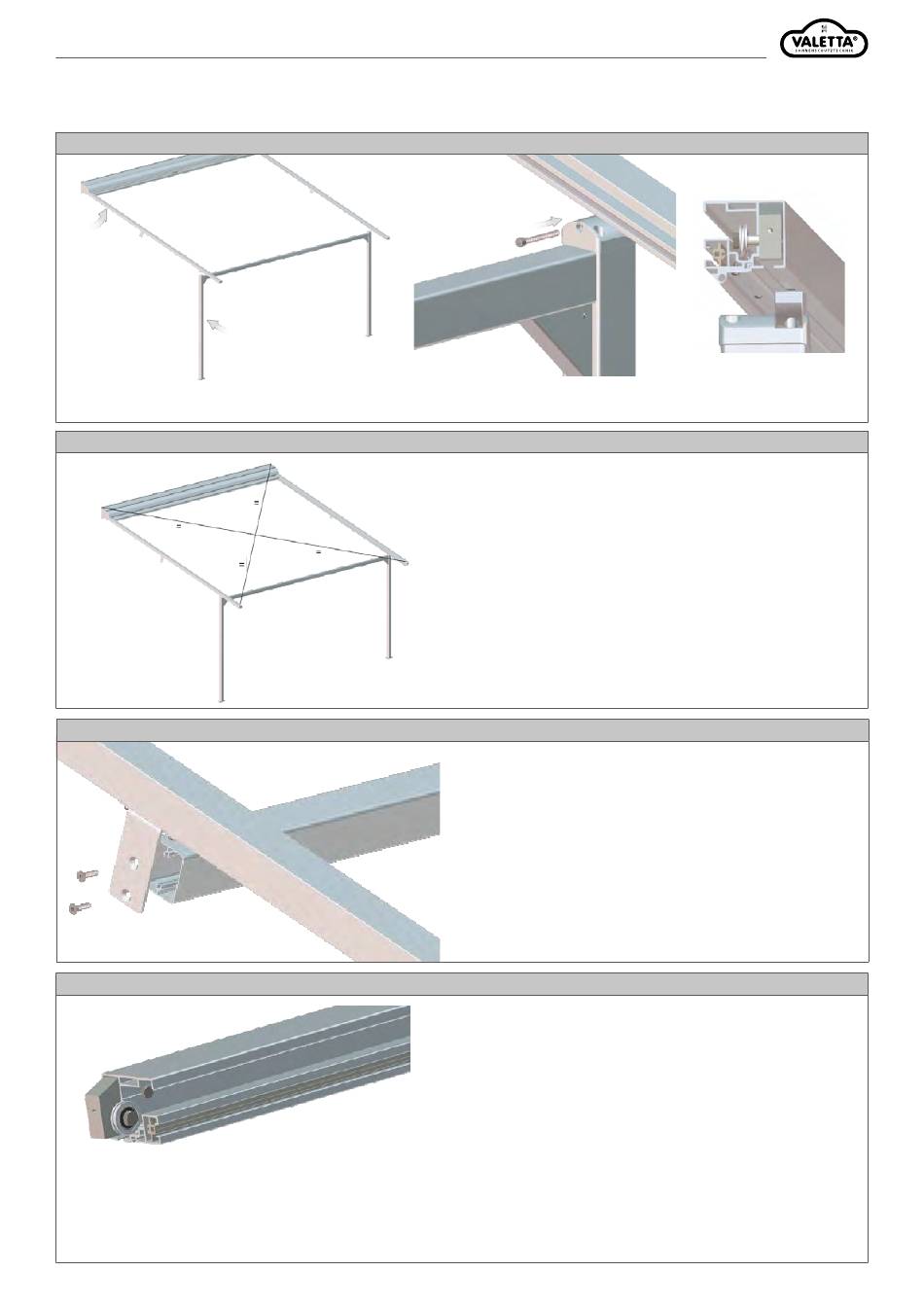

BEFESTIGUNG DER STEHER
Kippen Sie die Führungsschiene nach oben und positionieren Sie die Bodenstützen an der geplanten Position.
Verbinden Sie das Obere- und Untere-Scharnier mit dem Inbusbolzen M8x70.
MESSEN DER DIAGONALE
TUCHUNTERSTÜTZUNG (BEI EINEM AUSFALL AB 351 CM)
KORDEL-FÜHRUNG
Schieben Sie den Lagerblock in die Führungsschiene und befestigen Sie ihn mit der Metallschraube M6 x 14 mm. Ziehen Sie die Schlaufe der
Kordel über die Rolle.
Die Kordel läuft an der Unterseite des Lagerblocks entlang der Rolle. Stecken Sie die Kordel durch den Führungsblock in das Ausfallprofil zur
Anbringung an den Kordelspanner.
HINWEIS: Achten Sie darauf, dass die Kordel nicht gekreuzt ist. Die Kordel verläuft von der Konsole unten entlang über die Rolle.
Messen Sie die Diagonale des Systems um Diametral zu
überprüfen. Setzen Sie die Steher und befestigen Sie diese auf
den Boden oder Betonsockel.
Positionieren Sie den Träger für die Tuchunterstützung mittig
des Ausfalls beidseitig auf den Führungsschienen und befesti-
gen Sie das Unterstützungsprofil mit den Schrauben M8x30.
HINWEIS:
Nur bei Anlagen mit einem Ausfall von mehr als 350 cm.
Seite 7
Rev. 0/2019_
Technische Änderungen vorbehalten.
05.2019
