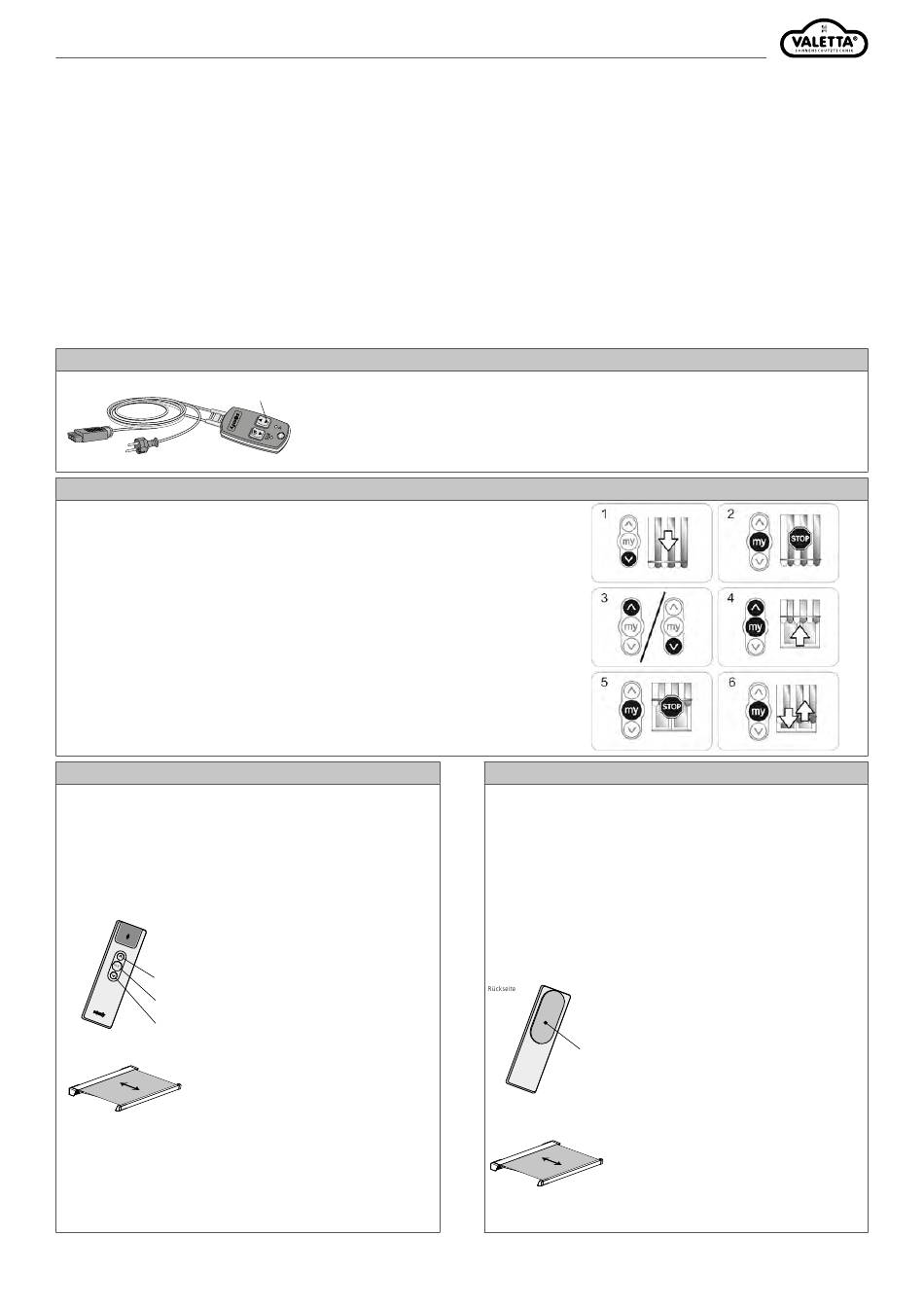

MONTAGEANLEITUNG BAHAMA-ZIP
PERGOLAMARKISE
EINSTELLANLEITUNG FÜR FUNKANTRIEB SUNEA IO VON SOMFY
ACHTUNG:
Die obere Endlage wird nicht eingestellt, da diese über Drehmoment angefahren wird. Die untere Endlage wird eingelernt .
BESONDERHEITEN VON FUNKSTEUERUNGEN io-Funkfrequenz: 868,25 MHz
Die Steuerung sollte nicht in direkter Nähe metallischer Flächen installiert werden. Starke lokale Sendeanlagen (z.B. Funk-Kopfhörer), deren
Sendefrequenz mit der Steuerung identisch ist, können die Funktion beeinflussen.
MERKMALE DER FUNKSENDER
1 W: unidirektional (one Way, können nur senden)
2 W: bidirektional (two Way, können senden u. empfangen
Die Sender-Reichweite beträgt bei unidirektionalem Sender (1W) 15 Meter ohne Betonwand. Bei bidirektionelem Sender (2W) bis zu 20 Meter bei
zwei Betonwänden. Folgende Sender sind unidirektional (1W): Situo Mobile io, Smoove 1 io, Smoove Origin io und Smoove A/M io. In jeden Sunea
io-Antrieb können max. 9 unidirektionale Sender (1W) eingelernt werden, davon max. 3 Windsensoren, z.B. Eolis 3D WireFree io, Eolis WireFree
io. Bidirektionale Sender (2W) können beliebig viele in den Sunea io-Antrieb eingelernt werden.
Sunea io-Antriebe können nicht mit einem RTS Funksender (433,42 MHz) bedient werden.
MONTAGE
EINSTELLUNG DER UNTEREN ENDLAGE FÜR FUNKMOTOR IO
- Einstellung der Endlagen:
Die obere Endlage wird automatisch eingestellt (der Motor fährt auf Drehmoment);
die Einstellung der unteren Endlage muss durchgeführt werden.
1) Fahren Sie die Markise in die untere Endlage.
> Drücken Sie die AB Taste länger als 2 Sekunden, die Markise fährt in
Selbsthaltung aus.
2) Stoppen Sie die Markise an der gewünschten Position.
3) Korrigieren Sie die Position ggf. mit der AUF oder AB Taste.
4) Drücken Sie gleichzeitig die MY und AUF Taste: nach dem Loslassen der
MY und AUF Taste fährt die Markise mit gleichmäßiger Geschwindigkeit ein.
5) Lassen Sie die Markise bis zur Hälfte einfahren und drücken Sie kurz auf die
MY Taste um die Markise anzuhalten.
6) Drücken Sie erneut die MY Taste bis die Markise sich bewegt;
> die Endlagen sind nun eingespeichert.
ÄNDERUNG DER UNTEREN ENDLAGE
(nur nötig, wenn die werkseitige Einstellung geändert werden soll)
Bei Bedarf kann die untere Endlage verändert werden. Benutzen
Sie hierzu bitte eine Steuerung ohne Rückinformation (1W), z.B.
Situo Mobile io.
1. Fahren Sie über die Taste "AB"
die Markise komplett aus (Antrieb
schaltet selbsttätig ab).
2. Drücken Sie gleichzeitig für
ca. 5 sec. die Tasten "AUF" und
AUF
"AB", bis die Anlage kurz hin und
Stop/my
herfährt.
AB
3. Stellen Sie über die Tasten "AUF"
oder "AB"die neue, gewünschte
Endlage der Markise ein.
4. Drücken Sie die mittlere
"Stop"-Taste, bis die Anlage
erneut kurz hin und herfährt.
5. Die untere Endlage ist neu
programmiert.
6. Probelauf
HINWEIS: Weitere Einstellanleitungen zu den Motoren finden Sie unter ww.valetta.at
Um die Markise bei der Montage bedienen zu können, muss der Antrieb an das Somfy-Probekabel
Auf
an geschlossen werden. Für die Stromversorgung des Antriebes, muss die "Auf"-Taste des Probe-
kabels gedrückt werden. Anschliessend kann der Antrieb über den mitgelieferten Funk-Handsender
bedient werden.
Der Funk-Handsender ist auf den Antrieb eingelernt. Der Antrieb schaltet in der oberen Endlage
bei Erreichen des Nenndrehmomentes selbständig ab. Die untere Endlage muss eingelernt werden.
Rev. 0/2019_
Technische Änderungen vorbehalten.
WEITERE SENDER EINLERNEN
(oder eingelernte Steuerungen ohne Rückinformation (1W) löschen)
In jeden Sunea io-Antrieb können max. 9 Steuerungen ohne
Rückinformation (1W) eingelernt werden, davon max. 3 Wind-
sensoren, z.B. Eolis 3D WireFree io, Eolis WireFree io.
HINWEIS: Um weitere Sender einzulernen (oder diese zu löschen)
benötigen Sie immer einen bereits eingelernten Sender.
Steht kein entsprechender Sender mehr zur Verfügung, wenden
Sie sich an Ihren Fachhändler um weitere Informationen zu erhalten.
1. Drücken Sie für ca. 2 sec. die
PROGrammier-
taste
2. Drücken Sie kurz die
3. Der neue Sender ist eingelernt
4. Probelauf
Seite 11
05.2019
PROGrammiertaste auf der Rückseite
des Senders, der bereits auf den
Funkantrieb eingelernt ist.
Die Anlage bewegt sich kurz und ist
somit in der sogenannten
„Lernbereitschaft".
PROGrammiertaste des Senders,
der neu eingelernt (o. gelöscht) wird.
Die Anlage fährt wieder kurz auf/ab.
(bzw. gelöscht).
