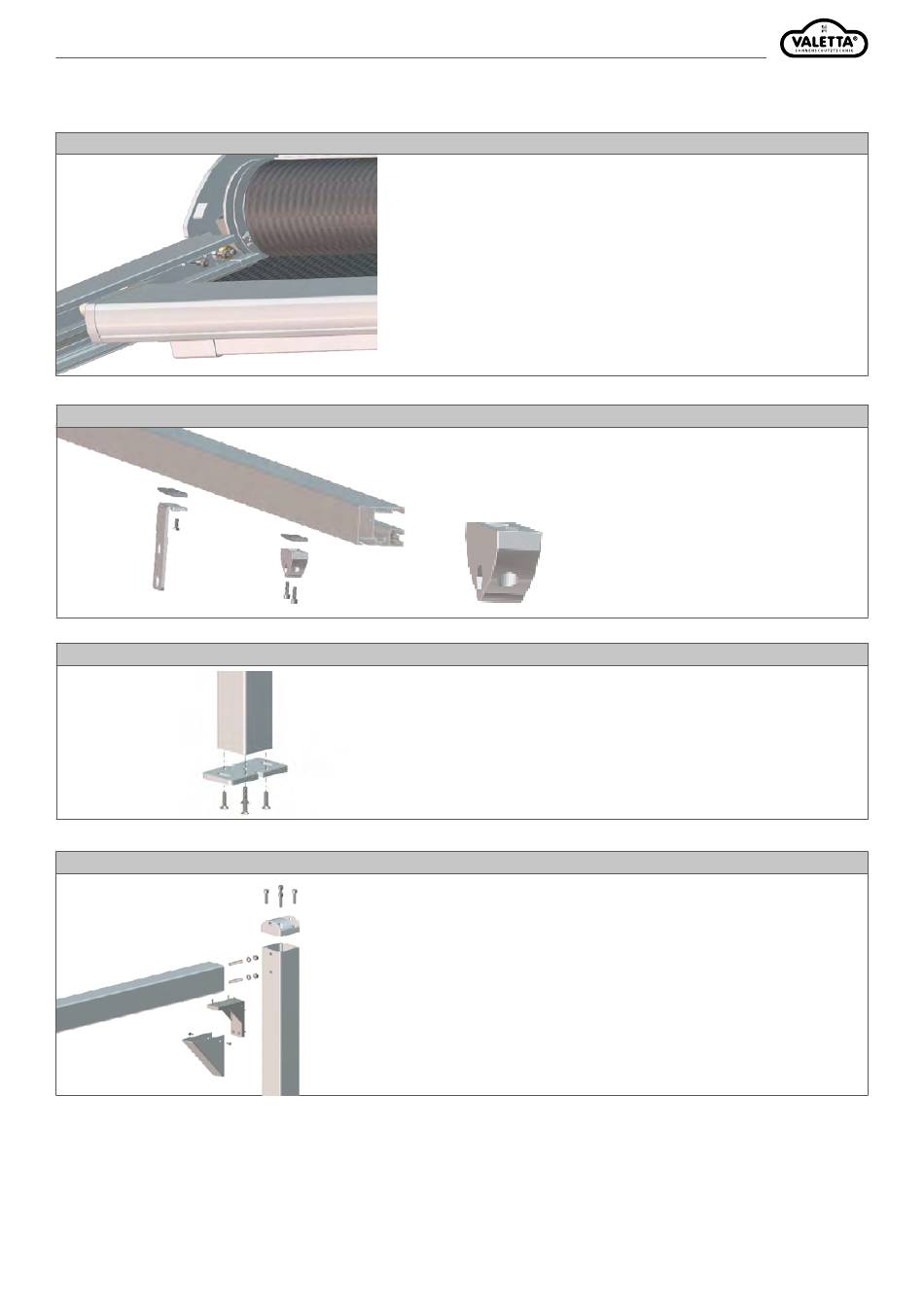

MONTAGEANLEITUNG BAHAMA-ZIP
PERGOLAMARKISE
BEFESTIGUNG FÜHRUNGSSCHIENE
MONTAGE KLEMMPLATTE UND KUPPLUNGSTRÄGER
BEFESTIGUNG STEHER AN BODENKONSOLE
TRÄGER ZWISCHEN STEHER
Befestigen Sie die Führungsschiene durch die gebohrten Löcher mit den
Zylinderkopfschrauben M6x14.
Montieren Sie das Querprofil / Sparren zwischen den Stehern und befestigen Sie
das Untere-Scharnier auf dem Steher.
Zur Aussteifung montieren Sie das Aussteifungsdreieck inkl. Abdeckung zwischen
Steher und Querprofil. Stecken Sie die Abdeckkappen auf.
Seite 6
Rev. 0/2019_
Technische Änderungen vorbehalten.
05.2019
Schieben Sie die Klemmplatten / Nutensteine
in die Führungsschiene und befestigen Sie
darauf die Konsole für die Tuchunterstützung
(bei einem Ausfall von über 350 cm) und das
Obere-Scharnier.
HINWEIS: Das Bohrloch für das obere Scharnier
ist A-Symetrisch, prüfen Sie die korrekte
Platzierung - des Bohrlochs an der Aussenseite
der Anlage.
Das obere Scharnier wird bereits im Werk
vormontiert.
Schrauben Sie die Bodenkonsole auf den
Steher - je Seite.
