1.2. INSTALLATION
Der MAXinBOX 8 wird mit Hilfe einer KNX Klemme an den Bus angeschlossen
Sobald das Gerät mit der Busspannung versorgt wird, kann die physikalische Adresse vergeben
und das Applikationsprogramm übertragen werden.
Dieses Gerät benötigt keine externe Spannungsversorgung.
Nachfolgend werden die prinzipalen Elemente des Aktors beschrieben:
Test-/Programmiertaste (3): Ein kurzer Druck auf diese Taste bringt den Aktor in den
Programmiermodus, die LED leuchtet rot. (Hinweis: Wird die Busspannung bei gedrückter
Taste angelegt, geht der MAXinBOX 8 in den Sicherheitsmodus. Die LED blinkt dann rot).
Ein langer Druck von mindestens 3 Sekunden auf diese Taste (bis die rote LED Prog/Test die
Farbe wechselt), bewirkt dass der Aktor nur noch manuell bedient werden kann. (Diese
Bedienungsart wird detailliert im Kapitel 2.3 beschrieben). Nach dem Loslassen der
Programmiertaste
Bedienungsart. Zum Verlassen der manuellen Bedienungsart reicht ein kurzer Druck auf die
Programmiertaste (die LED erlischt).
Befindet sich der MAXinBOX 8 im Prozess der Initialisierung, nach einem Download oder
nach Busspannungsausfall, so blinkt die LED in blauer Farbe. Befehle, die der Aktor während
ZENNiO
AVANCE Y TECNOLOGÍA
1
3
2
4
5

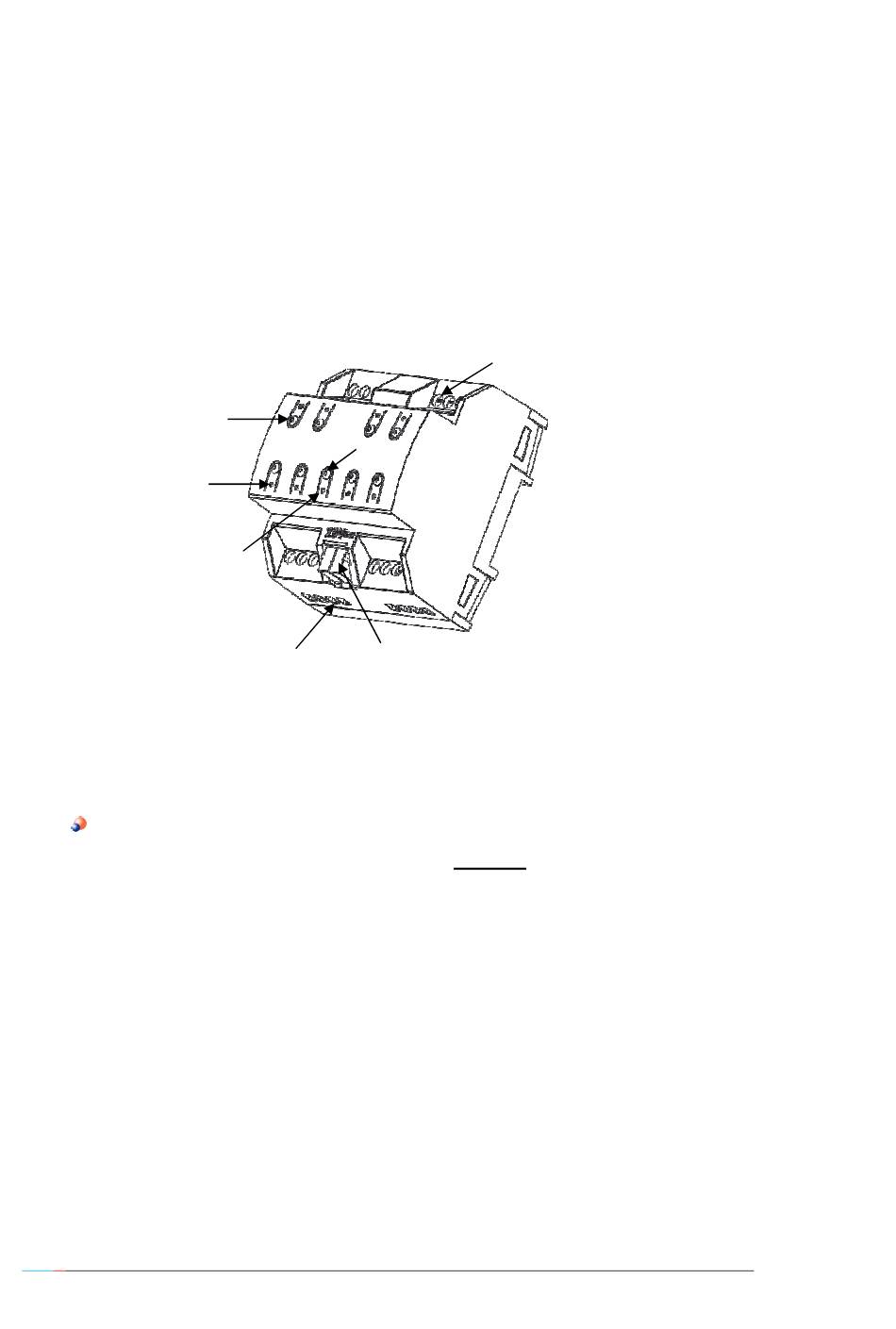

Bild 1.2 MAXinBOX 8 Beschreibung der Elemente
leuchtet die LED grün zur Bestätigung der Aktivierung dieser
7
6
1.-Taste für Handbedienung
2.- Ausgangsanzeige LED
3.- Test-/Programmiertaste
4.- Test-/Programmier LED
5.- Untere Ausgänge
6.- KNX-Klemme
7.- Obere Ausgänge
