Web Applikation
Port-Einstellungen
In den portbezogenen Einstellungen werden folgende Einträge dargestellt:
•
Port: Anzeige der Portnummer.
•
RSTP an: Wählen Sie für jeden Port aus, ob das Rapid Spanning Tree Protocol an diesem Port
aktiviert sein soll oder nicht.
•
Status: Zeigt den aktuellen Status der einzelnen Ports an. Dabei wird unterschieden zwischen:
o
Blocking: Verwirft Pakete; lernt keine Adressen; empfängt und verarbeitet BPDUs
o
Listening: Verwirft Pakete; lernt keine Adressen; empfängt, verarbeitet und überträgt BPDUs
o
Learning: Verwirft Pakete; lernt Adressen, empfängt; verarbeitet und überträgt BPDUs
o
Forwarding: Leitet Pakete weiter; lernt Adressen; empfängt, verarbeitet und überträgt BPDUs
o
Disabled: Verwirft Pakete; lernt keine Adressen; empfängt und verarbeitet keine BPDUs
•
Rolle: Jeder Port kann in einem der folgenden Modi laufen:
o
Root Port: Ein Port im Forwarding-Zustand. Kürzester Weg zur Root Bridge.
o
Designierter Port: Ein Port im Forwarding-Zustand, der die Kommunikation zu anderen Bridges
im Spanning Tree ermöglicht.
o
Alternativer Port: Ein alternativer Pfad zur Root-Bridge, der zusätzlich zum aktuellen Root-Port
vorhanden ist.
o
Backup Port: Ein Reservepfad, der über einen designierten Port in Richtung der Verästelungen
der Baumstruktur bereitgestellt wird. Backup-Ports können nur dort existieren, wo zwei Ports
als Loopback durch eine Point-to-Point-Verbindung oder eine Bridge mit zwei oder mehr
Verbindungen zu einem gemeinsamen LAN-Segment verbunden sind.
o
Deaktivierter Port: Ein Port, der keine Betriebsfunktion in der Baumstruktur hat.
PROmesh P9 - Benutzerhandbuch

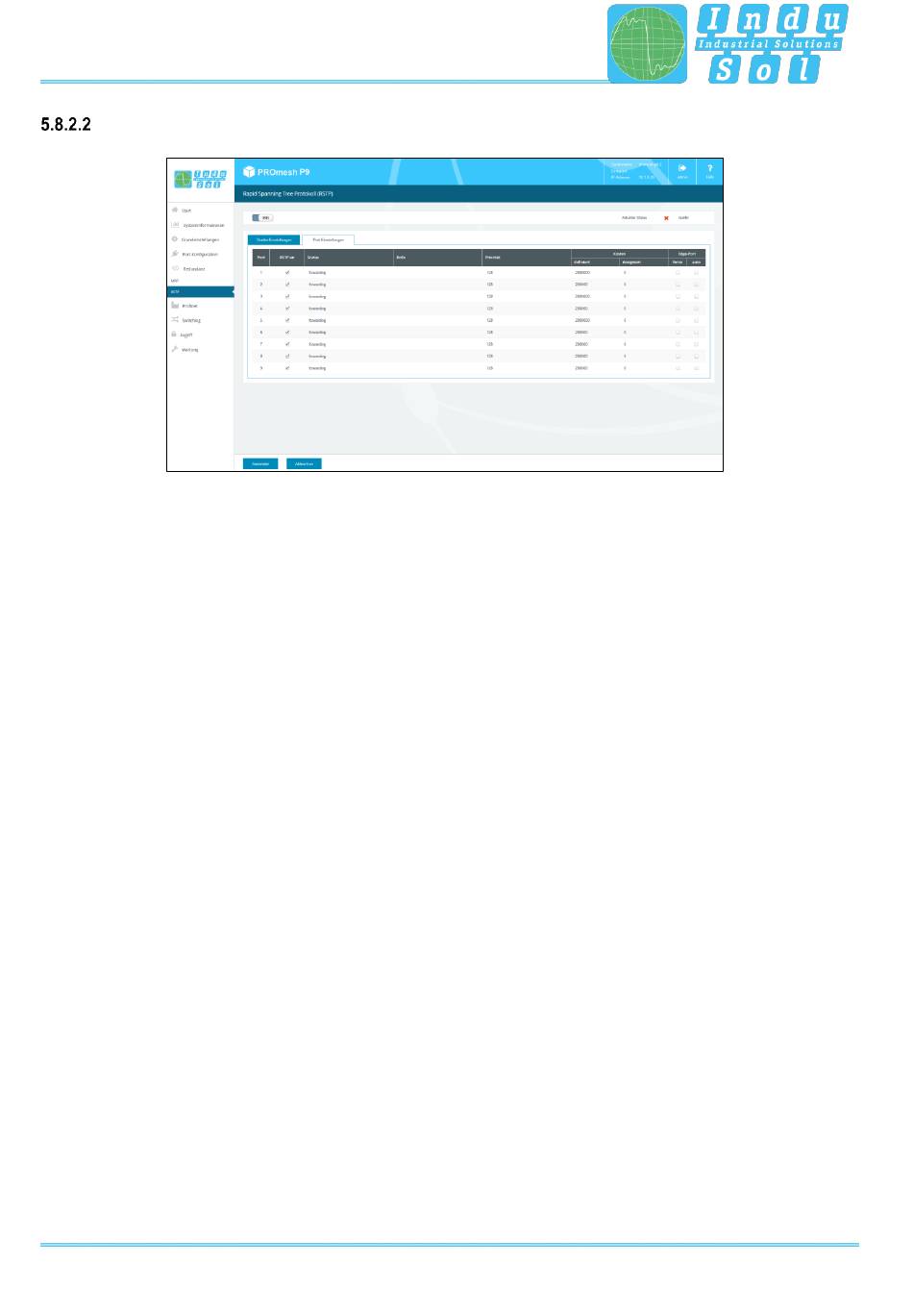

Abbildung 23: Rapid Spanning Tree Protocol – Port Einstellungen
