Web Applikation
5.4 Startseite mit Hauptübersicht
Nach dem erfolgreichen Login gelangen Sie in die Hauptübersicht mit der Informationsleiste, in welcher der
Gerätename, der Einbauort und die IP-Adresse zu erkennen sind. Unter dem Logout-Button am rechten
Ende der Leiste wird der aktuelle Benutzer angezeigt. Durch Betätigen des Buttons können Sie sich
ausloggen und das Gerät sperren. Der Hilfe Button blendet Ihnen für die einzelnen Seiten Hinweise und
Erläuterungen ein.
In der Portstatistik erhalten Sie einen Gesamtüberblick über den Zustand der vorhandenen Ports seit dem
Start
bzw.
Rücksetzen
Kommunikationspartners mit dargestellt. Durch Anwahl der Unterpunkte Netzlast, Discards und Error
können Sie die dazugehörigen Detailinformationen abrufen.
Die Auswahl des entsprechenden Bewertungszeitraums erfolgt durch Umschalten der Zeitbasis zwischen
„Aktuell" und „Historie". Hierbei wird über die Einstellung „Aktuell" stets der momentane Portzustand
dargestellt. Mit der Vorwahl „Historie" werden alle Daten seit dem Beginn der Aufzeichnung oder dem
letzten Aufruf der Funktion „Zähler löschen" angezeigt.
In dem Meldefenster wird die Anzahl der aufgetretenen Meldungen dargestellt. Mit einem Mausklick auf die
Alarmglocke werden automatisch die Einträge in der Meldeliste aufgerufen. Die Meldungen, sowie der
Zählerstand der Ports können mit den entsprechenden Buttons gelöscht werden.
Die Übersicht zum Ableitstrom stellt den aktuellen Stromwert zwischen den RJ45-Ports und der Hutschiene
des Gerätes dar. Hierzu kann zwischen der Darstellung des Spitzenstroms (Peak) und des Effektivwertes
(RMS) umgeschaltet werden. Durch diese Informationen werden frühzeitig Störströme sichtbar gemacht,
welche zu direkten Kommunikationsstörungen führen können.
Die Auswahl in der Menüleiste ermöglicht Ihnen die einzelnen Seiten aufzurufen und dort Einstellungen
vorzunehmen. Die angezeigten Menüpunkte untergliedern sich in weitere Unterpunkte.
Portstatistik
Ableitstrom
PROmesh P9 - Benutzerhandbuch
des
Switches.
Zusätzlich

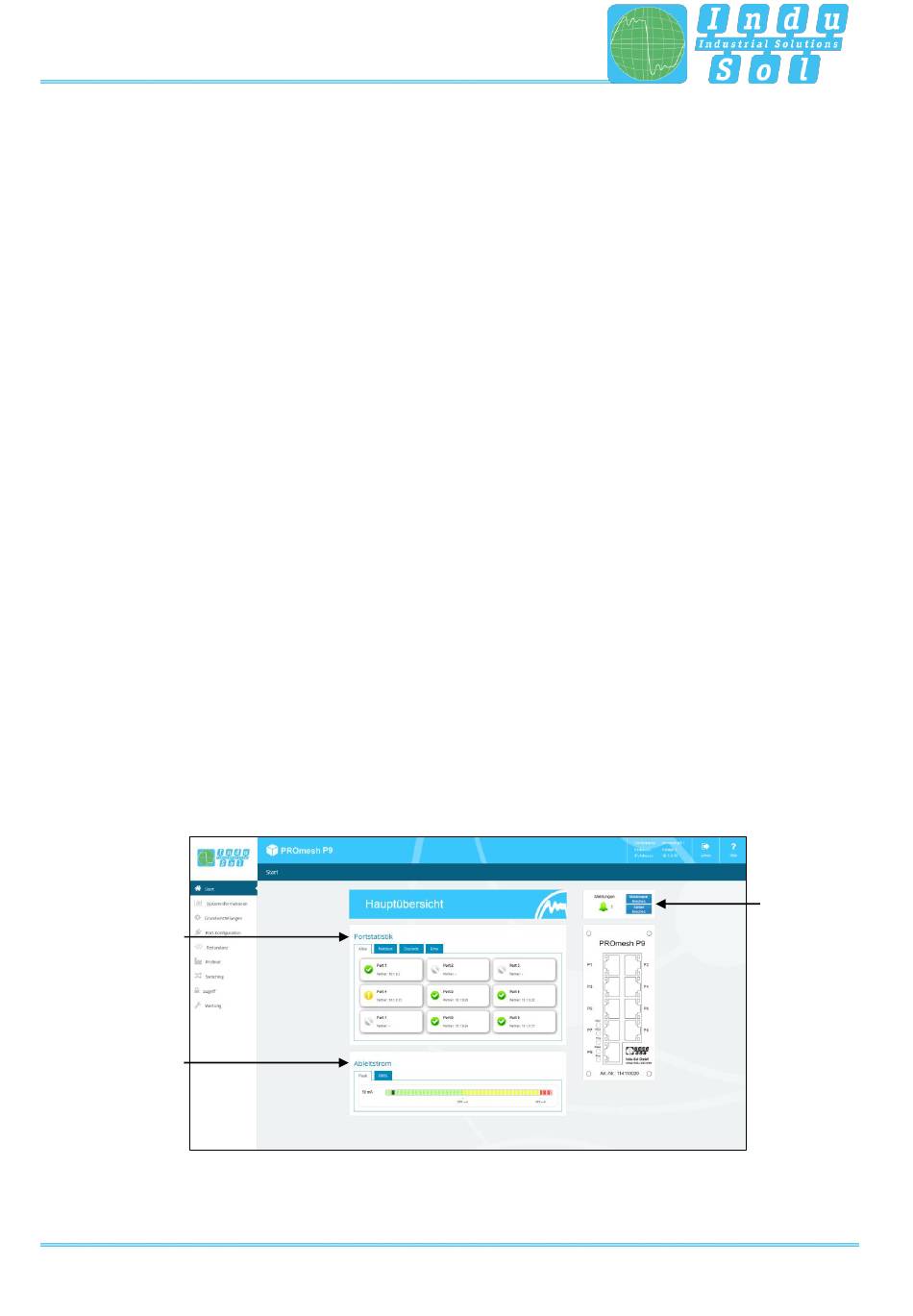

Abbildung 7: Hauptübersicht
wird
die
entsprechende
IP-Adresse
des
Meldungs-
fenster
17
