Web Applikation
Ableitstrom
Die Ableitstromüberwachung (Abbildung 13) ermöglicht es dauerhaft die Summe aller Schirmströme der
PROFINET Leitungen, welche über das Gerät in das Potentialausgleichssystem abgeleitet werden, zu
erfassen und zu bewerten. Hierfür wird zusätzlich zu dem Stromwert das dazugehörige Spektrum mit den
jeweiligen Frequenzanteilen angegeben. Durch diese Funktion bietet die PROmesh-Serie Mechanismen
zum Erkennen von EMV-Störungen bzw. -Einkopplungen.
Weitere Funktionen hierzu sind:
•
Download des Frequenzspektrums nach einer Schwellwertüberschreitung
•
Umschaltung der Achsen zwischen einer dezimalen und logarithmischen Skalierung
Link Layer Discovery Protokoll (LLDP) – Topologie
Die LLDP – Topologie stellt portbezogen die Nachbarschaftsgeräte mit IP- Adresse und Beschreibung dar
(siehe Abbildung 14). Das Link Layer Discovery Protokoll (LLDP) ist ein herstellerunabhängiges Layer-2-
Protokoll, welches die Möglichkeit bietet, Informationen (Adressen, Namen und Beschreibungen) zwischen
Nachbargeräten auszutauschen.
Auf jedem Gerät, welches LLDP unterstützt, arbeitet ein LLDP-Agent. Dieser versendet in periodischen
Abständen Informationen über den eigenen Zustand und empfängt Informationen der Nachbargeräte.
Da dies unabhängig voneinander geschieht, wird das LLDP auch als Ein-Weg-Protokoll bezeichnet.
Die folgenden Informationen werden von LLDP zusammengestellt und versendet:
•
Systemname
•
Systembeschreibung
•
Portbeschreibung
PROmesh P9 - Benutzerhandbuch

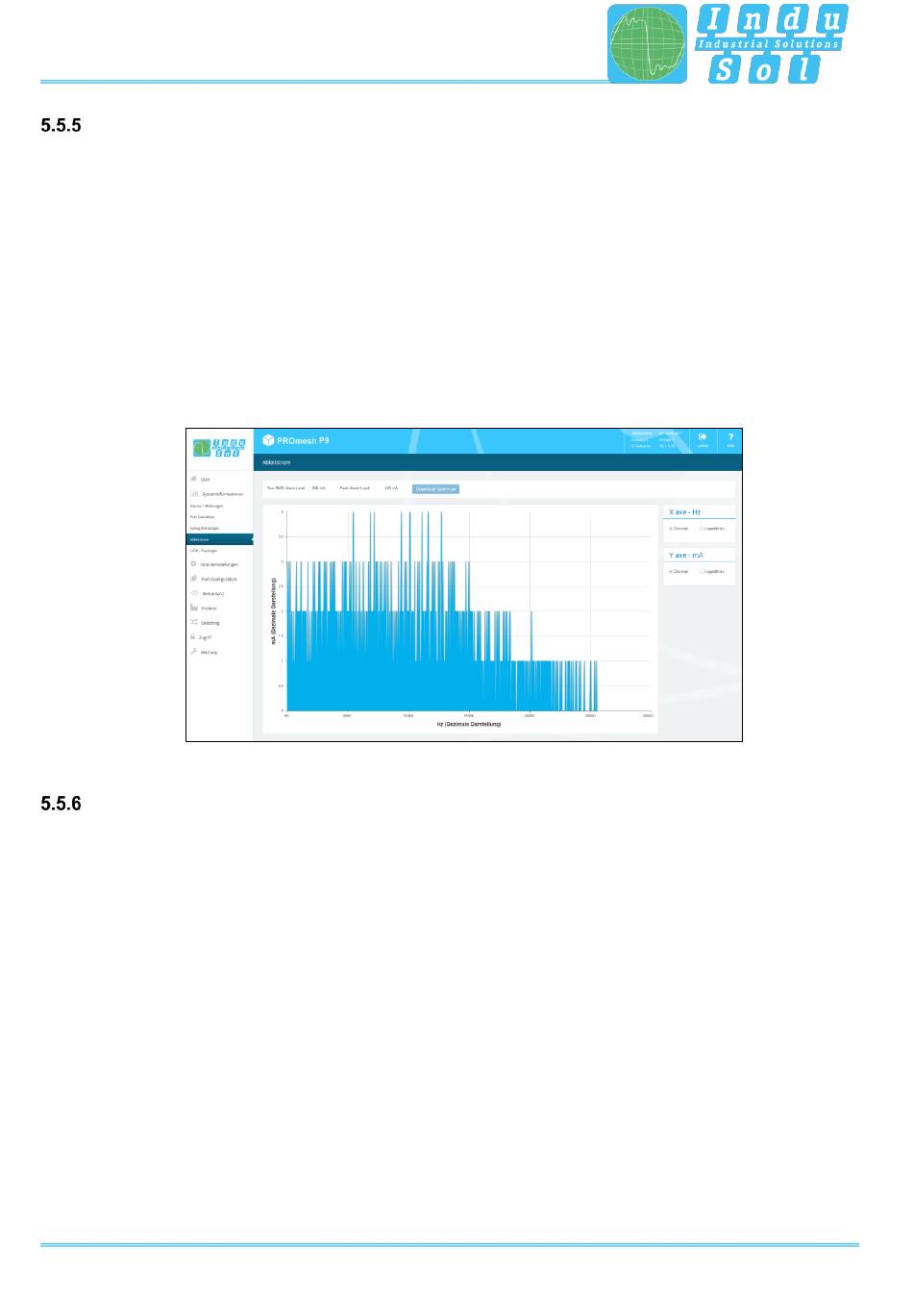

Abbildung 13: Ableitstrom
25
