Der Übergabepunkt (TAE-Dose) sollte sich im Maschinenraum, bzw. in der Nähe des
MSA 2 X befinden.
•
Der Telefonanschluss muss exklusiv dem Notrufsystem vorbehalten sein; d.h. es dürfen keine
weiteren Wählgeräte (z.B. Modems oder Faxgeräte) am selben Anschluss betrieben werden.
•
Für die Spannungsversorgung des MSA 2 X wird eine separat abgesicherte Schuko-Steck-
dose benötigt.
•
Achten Sie darauf, dass Netz- und Kommunikationsleitungen möglichst getrennt verlegt
werden, um Störungen zu vermeiden. Die linke Gehäusedurchführung sollte möglichst der
Netzzuleitung allein vorbehalten bleiben.
•
Achten Sie auf einen ausreichenden Abstand zu potenziellen Störquellen wie Frequenzum-
richter oder Funksender.
2.2

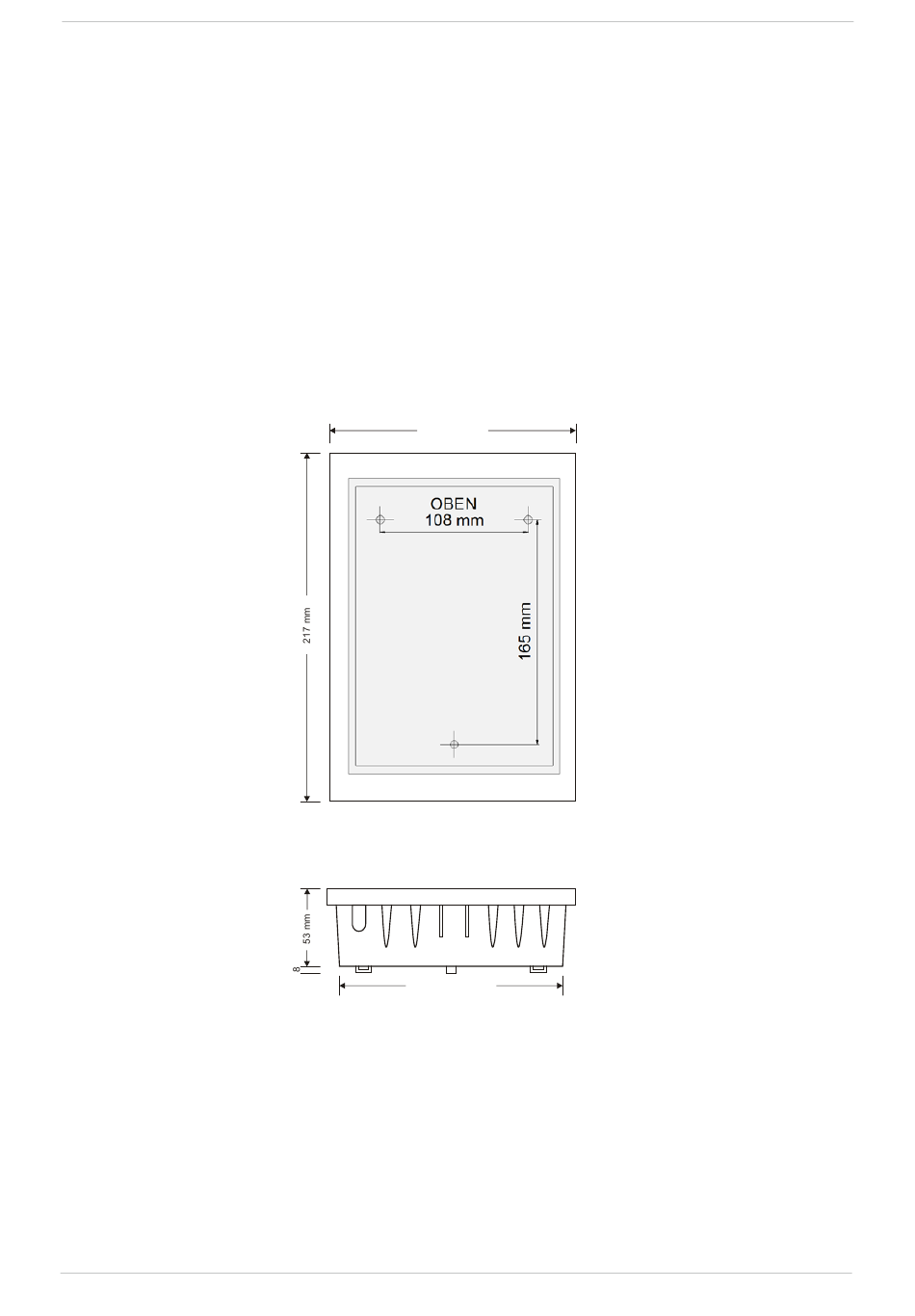

Bohrzeichnung
2.3
Montageort
Das MSA 2 X ist zur Montage im Maschinenraum der Aufzugsanlage vorgesehen.
155 mm
140 mm
Aufbau und Funktion
7
