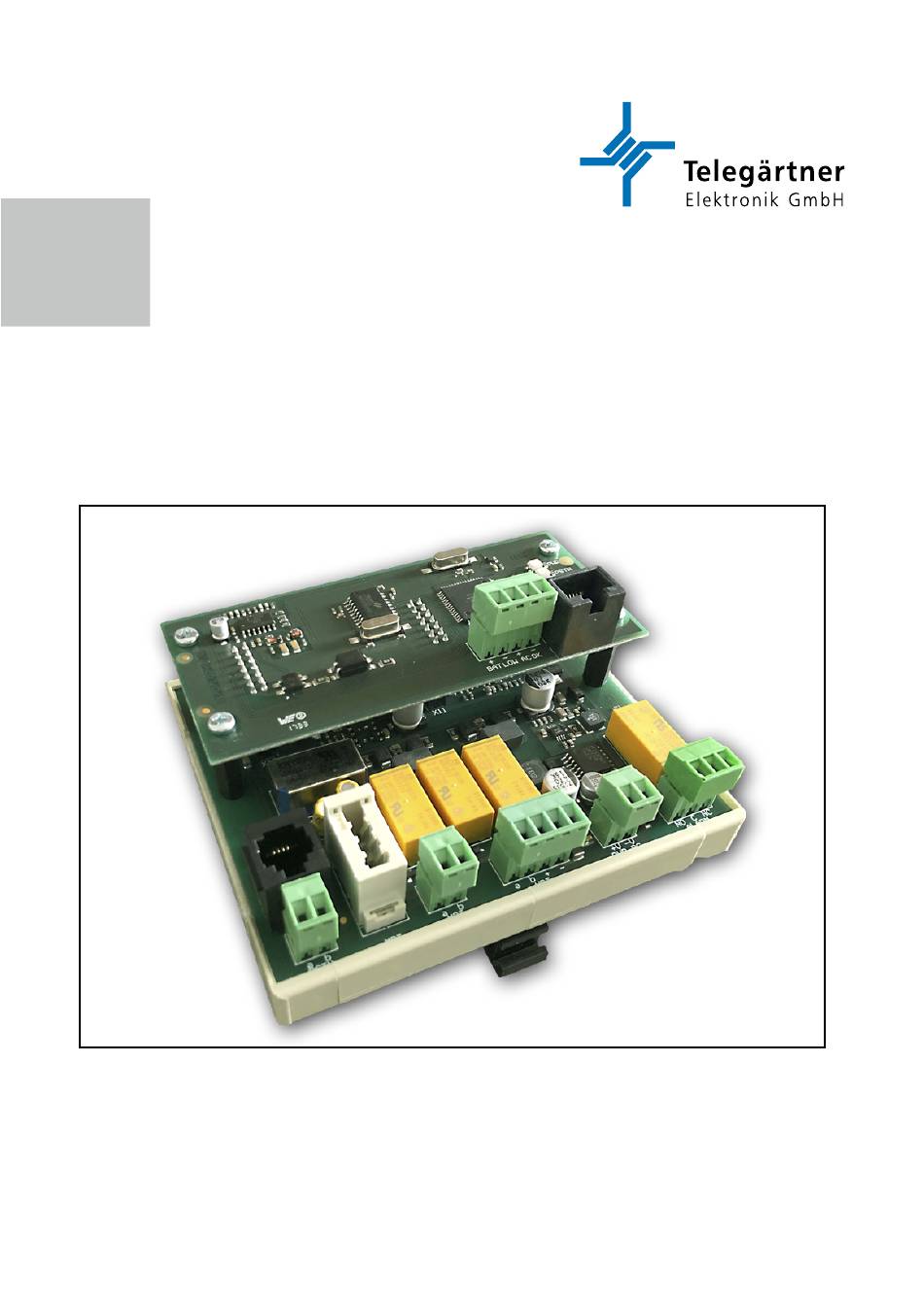

- Seite 1 MSA 2 XC MSA 2 XC Montage- und Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE BITTE DIESE BEDIENUNGSANLEITUNG BEIM GERÄT AUFBEWAHREN. Diese Anleitung beinhaltet wichtige Anweisungen, welche bei der Montage und Konfiguration des Gerätes unbedingt zu beachten sind. Bitte lesen Sie alle Anweisungen aufmerksam durch, bevor Sie mit den Arbeiten beginnen und bewahren Sie diese Anleitung für spätere Arbeiten auf. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden am Gerät und an anderen Einrichtungen vermeiden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Aufbau und Funktion Allgemein Lieferumfang Bestimmungsgemäßer Gebrauch Produktmerkmale Gerätebeschreibung Bedeutung der Status-Leuchtdioden Montage und Installation Voraussetzungen Montageort Anschluss 2.3.1 Anschluss der Telefonleitung und Notrufgerät NRT 1 / 2 XT 2.3.2 Anschluss der Telefonleitung und Notrufgerät NRT 1 XS / NRT 1 NT V8 / NRT 2 NT V8 7 2.3.3 Anschluss des Maschinenraumtelefons 2.3.4... -
Seite 4: Aufbau Und Funktion
Maschinenraum und der Aufzugskabine. Die Sprechverbindung wird dabei über ein vorhan- denes Notrufgerät (NRT) der Fa. Telegärtner Elektronik GmbH aufgebaut. • Der MSA 2 XC darf nur zum Anschluss von analogen Notruftelefonen und Telefonanlagen der Firma Telegärtner Elektronik GmbH sowie ausdrücklich von uns hierfür freigegebene Fremd- produkte verwendet werden. -
Seite 5: Gerätebeschreibung
Aufbau und Funktion Gerätebeschreibung X111 X100 X120 X101 X105 X110 1. Eingang Telefonleitung Westernbuchse 6. Eingang Spannungsversorgung 12 - 24 V DC 2. Eingang Telefonleitung Schraub/Klemm 7. Programmierbarer Alarm-Ausgang Steckverbinder 3. TAE-Buchse für Maschinenraumtelefon 8. Terminal-Buchse für Programmiergerät PRG 100 oder Programmiersoftware 4. -
Seite 6: Bedeutung Der Status-Leuchtdioden
Verbinden Sie den MSA 2 XC erst wieder mit der Versorgungsspannung, wenn Sie alle Installationsarbeiten beendet haben. Voraussetzungen • Für den Betrieb des MSA 2 XC ist mindestens ein analoger Telefonanschluss in einer der folgenden Ausführungen notwendig: » Analoger Telefon Hauptanschluss » Analoge Nebenstelle einer Telefonanlage »... -
Seite 7: Montageort
X110 X105 Hängekabel Für Notrufgeräte der XS oder V8-Serie kann zusätzlich von dem MSA 2 XC die gepufferte Versorgungsspannung bezogen werden. Hierzu sind zwei zusätzliche Adern im Hängekabel erforderlich. Bitte beachten Sie, dass die Spannungsversorgung an den Notrufgeräten der XS... -
Seite 8: Anschluss Des Maschinenraumtelefons
Die verwendete USV benötigt hierzu potenzialfreie Meldekontakte für die Zustände „Ausfall der Eingangsspannung“ und „niedriger Ladezustand des Akkus“. Der Eingang „AC OK“ am MSA 2 XC dient zur Überwachung der Eingangsspannung der USV. Die USV signalisiert über einen geschlossen, potenzialfreien Kontakt das Vorhandensein der Eingangsspannung. -
Seite 9: Inbetriebnahme
Der Eingang „BAT LOW“ muss vom Meldekontakt der USV geschlossen werden, wenn die Ak- kuspannung so weit abgesunken ist, dass eine Abschaltung des Pufferbetriebes bevorsteht. Die PWR-Leuchtdiode des MSA 2 XC blinkt nach dem Schließen des Eingangs rot und es wird bei entsprechender Konfiguration eine Meldung an die Notrufzentrale abgesetzt. -
Seite 10: Konfiguration
Über das Programmiergerät PRG 100 ist eine bequeme, menügestützte Konfiguration des MSA 2 XC möglich. Einstieg in die Konfiguration Das Anschlusskabel des Programmiergerätes in die Buchse „TERMINAL“ des MSA 2 XC einste- cken. Programmiergerät einschalten und die Taste betätigen. -
Seite 11: Menüstruktur / Beschreibung
Konfiguration Menüstruktur / Beschreibung Einstellungen? MRT? MRT Eingehend: ANRUF GESPERRT Eingehende Gespräche werden am Maschinenraumtelefon nicht signalisiert (Auslieferungszustand) ANRUF MOEGLICH Eingehende Gespräche werden am Maschinenraumtelefon signalisiert und können entgegengenommen werden. MRT Ausgehend: ANRUFE GESPERRT Es können keine ausgehenden Gespräche geführt werden. MIT ZIFFER 0 Ausgehende Gespräche können mit dem Maschinenraumtelefon geführt... - Seite 12 Rücksprache mit Telegärtner Elektronik GmbH geändert werden. Bus Adresse 1 - 247 Legt die Bus-Adresse des MSA 2 XC fest. Werkseinstellung ist die Adresse 16. Bus Zieladresse 1 - 9 Hier wird festgelegt, welches Notruf- gerät die Meldungen des MSA 2 XC...
-
Seite 13: Betrieb Und Wartung
Betrieb und Wartung Status? Stromversorgung Eingangsspannung liegt an USV an STOERUNG Eingangsspannung der USV fehlt. USV ist im Pufferbetrieb. Akkuzustand BATTERIE OK Akku ist geladen und bereit. BATTERIE Akku ist entladen. USV stellt den SCHWACH Pufferbetrieb in Kürze ein. Formatieren? Sind Sie sicher? Setzt alle Einstellungen auf den Werkszustand zurück. -
Seite 14: Abgehende Telefonate Mit Dem Mrt Führen
Betrieb und Wartung Abgehende Telefonate mit dem MRT führen Sie können über das Maschinenraumtelefon auch abgehende Telefonate führen. Stellen Sie sicher, dass im Menü die Option „MRT? MRT AusgehendMit Ziffer 0“ aktiviert ist. • MRT abheben • Ziffer „0“ wählen •... -
Seite 15: Technische Daten
Technische Daten 6. Technische Daten Analog-Interface MRT: Speisespannung 48 V Zulässiges Wahlverfahren MFV (CCITT Q.23) Ruffrequenz 50 Hz Alarmausgang: Kontaktart programmierbar als Öffner (NC) oder Schließer (NO) Belastbarkeit max. 25 V / 1 A Allgemeine Daten: Betriebsspannung 12 - 24 V DC Schutzart IP20 Betriebstemperatur... - Seite 16 © Copyright 2019 Telegärtner Elektronik GmbH, Deutschland. Alle Rechte vorbehalten. Vervielfältigungen jeglicher Art bedürfen der schriftlichen Zustimmung von Telegärtner Elektronik GmbH. Art. Nr. 116636 Telegärtner Elektronik GmbH Hofäckerstraße 18 Stand: 74564 Crailsheim 20.05.2019 E-Mail: info@telegaertner-elektronik.de Internet: www.telegaertner-elektronik.de...
